Стандартный радиальный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Внутренний диаметр кольца

3mm-1500mm

Наружный диаметр кольца

10mm-1920mm

Вес

0.0007kg-500kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Стандартный радиальный шарикоподшипник

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
644 6326 6326 M 229 KN 216 KN 130 mm 17.5 kg 280 mm 58 mm
645 61828 61828 2RZ 39 KN 46.5 KN 140 mm 0.99 kg 175 mm 18 mm
645 61828 61828 2RS1 39 KN 46.5 KN 140 mm 0.99 kg 175 mm 18 mm
646 61928/ 61928 66.3 KN 72 KN 140 mm 1.7 kg 190 mm 24 mm
646 61928 61928 MA 66.3 KN 72 KN 140 mm 2 kg 190 mm 24 mm
646 61828/ 61828 39 KN 46.5 KN 140 mm 0.82 kg 175 mm 18 mm
647 16028/ 16028 80.6 KN 86.5 KN 140 mm 2.55 kg 210 mm 22 mm
648 6028/ 6028 111 KN 108 KN 140 mm 3.45 kg 210 mm 33 mm
648 6028 6028 M 111 KN 108 KN 140 mm 4 kg 210 mm 33 mm
649 6028 6028 2RS1 111 KN 108 KN 140 mm 3.55 kg 210 mm 33mm
650 6028 6028 RS1 111 KN 108KN 140 mm 3.55 kg 210 mm 33 mm
651 6028 6028 2Z 111 KN 108 KN 140 mm 3.55 kg 210 mm 33 mm
652 6028 6028 Z 111 KN 108 KN 140 mm 3.55 kg 210 mm 33 mm
653 6228/ 6228 165 KN 150 KN 140 mm 7.75 kg 250 mm 42 mm
653 6228 6228 MA 165 KN 150 KN 140 mm 9.4 kg 250 mm 42 mm
654 6328/ 6328 251 KN 245 KN 140 mm 18.5 kg 300 mm 62 mm
654 6328 6328 M 251 KN 245 KN 140 mm 21 kg 300 mm 62 mm
655 61830/ 61830 48.8 KN 61 KN 150 mm 1.2 kg 190 mm 20 mm
655 61830 61830 MA 48.8 KN 61 KN 150 mm 1.35 kg 190 mm 20 mm
655 61930 61930 MA 88.4 KN 93 KN 150 mm 3.05 kg 210 mm 28 mm
656 16030/ 16030 92.2 KN 98 KN 150 mm 3.15 kg 225 mm 24 mm
657 6030/ 6030 92.2 KN 98 KN 150 mm 4.3 kg 225 mm 35 mm
657 6030 6030 M 92.2 KN 98 KN 150 mm 3.15 kg 225 mm 35 mm
658 6030 6030 2RS1 92.2 KN 98 KN 150 mm 4.35 kg 225 mm 35 mm

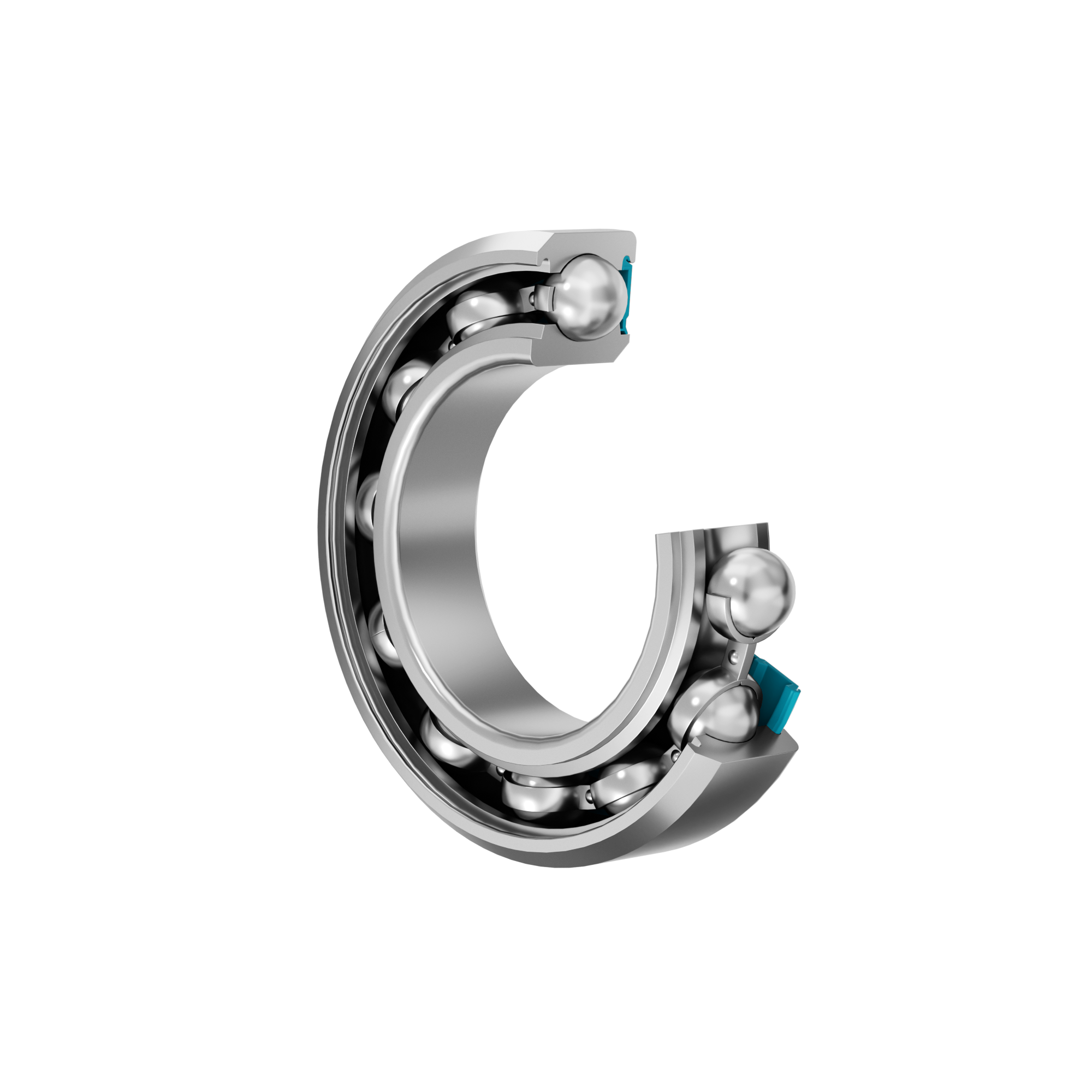

659 6030 6030 RS1 92.2 KN 98 KN 150 mm 4.35 kg 225 mm 35 mm
660 6030 6030 2Z 92.2 KN 98 KN 150 mm 4.4 kg 225 mm 35 mm
661 6030 6030 Z 92.2 KN 98 KN 150 mm 4.4 kg 225 mm 35 mm
662 6230/ 6230 174 KN 166 KN 150 mm 10 kg 270 mm 45 mm
662 6230 6230 M 174 KN 166 KN 150 mm 11.5 kg 270 mm 45 mm
663 6330 6330 M 276 KN 285 KN 150 mm 25.5 kg 320 mm 65 mm
663 6330/ 6330 276 KN 285 KN 150 mm 23 kg 320 mm 65 mm
664 61932/ 61932 92.3 KN 98 KN 160 mm 2.7 kg 220 mm 28 mm
664 61932 61932 MA 92.3 KN 98 KN 160 mm 3.2 kg 220 mm 28 mm
664 61832/ 61832 49.4 KN 64 KN 160 mm 1.25 kg 200 mm 20 mm
665 16032/ 16032 99.5 KN 108 KN 160 mm 3.65 kg 240 mm 25 mm
666 6032 6032 M 143 KN 143 KN 160 mm 6 kg 240 mm 38 mm
666 6032/ 6032 143 KN 143 KN 160 mm 5.2 kg 240 mm 38 mm
667 6032 6032 2RS1 143 KN 143 KN 160 mm 5.3 kg 240 mm 38 mm
668 6032 6032 RS1 143 KN 143 KN 160 mm 5.3 kg 240 mm 38 mm
669 6032 6032 2Z 143 KN 143 KN 160 mm 5.4 kg 240 mm 38 mm
670 6032 6032 Z 143 KN 143 KN 160 mm 5.4 kg 240 mm 38 mm
671 6232/ 6232 186 KN 186 KN 160 mm 13 kg 290 mm 48 mm
672 6232 6232 M 186 KN 186 KN 160 mm 14 kg 290 mm 48 mm
673 6332/ 6332 276 KN 285 KN 160 mm 26 kg 340 mm 68 mm
674 6332 6332 M 276 KN 285 KN 160 mm 30 kg 340 mm 68 mm
675 61834/ 61834 61.8 KN 78 KN 170 mm 1.65 kg 215 mm 22 mm
675 61934 61934 MA 93.6 KN 106 KN 170 mm 3.35 kg 230 mm 28 mm
676 16034/ 16034 119 KN 129 KN 170 mm 5 kg 260 mm 28 mm
677 6034/ 6034 168 KN 173 KN 170 mm 7 kg 260 mm 42 mm
678 6034 6034 M 168 KN 173 KN 170 mm 8.15 kg 260 mm 42 mm
679 6234/ 6234 212 KN 224 KN 170 mm 16 kg 310 mm 52 mm
680 6234 6234 M 212 KN 224 KN 170 mm 17.5 kg 310 mm 52 mm
681 6334/ 6334 312 KN 340 KN 170 mm 31 kg 360 mm 72 mm
682 6334 6334 M 312 KN 340 KN 170 mm 35 kg 360 mm 72 mm
683 61836/ 61836 62.4 KN 81.5 KN 180 mm 1.75 kg 225 mm 22 mm
684 61936/ 61936 62.4 KN 81.5 KN 180 mm 5 kg 250 mm 33 mm
684 61936 61936 MA 62.4 KN 81.5 KN 180 mm 5 kg 250 mm 33 mm
685 6036/ 6036 190 KN 200 KN 180 mm 9.1 kg 280 mm 46 mm
685 16036/ 16036 138 KN 146 KN 180 mm 6.5 kg 280 mm 31 mm
686 6036 6036 M 190 KN 200 KN 180 mm 10.5 kg 280 mm 46 mm
687 6236/ 6236 229 KN 240 KN 180 mm 16 kg 320 mm 52 mm
687 6236 6236 M 229 KN 240 KN 180 mm 18 kg 320 mm 52 mm
688 6336/ 6336 351 KN 405 KN 180 mm 36.5 kg 380 mm 75 mm
689 6336 6336 M 351 KN 405 KN 180 mm 41 kg 380 mm 75 mm
690 61838/ 61838 76.1 KN 98 KN 190 mm 2.25 kg 240 mm 24 mm
691 61938/ 61938 117 KN 134 KN 190 mm 4.5 kg 260 mm 33 mm
691 61938 61938 MA 117 KN 134 KN 190 mm 5.2 kg 260 mm 33 mm
692 16038/ 16038 148 KN 166 KN 190 mm 6.9 kg 290 mm 31 mm
693 6038/ 6038 195 KN 216 KN 190 mm 9.55 kg 290 mm 46 mm
693 6038 6038 M 195 KN 216 KN 190 mm 11 kg 290 mm 46 mm
695 6238 6238 M 255 KN 280 KN 190 mm 21.5 kg 340 mm 55 mm
695 6238/ 6238 255 KN 280 KN 190 mm 19.5 kg 340 mm 55 mm
696 6338/ 6338 371 KN 430 KN 190 mm 42 kg 400 mm 78 mm
696 6338 6338 M 371 KN 430 KN 190 mm 47.5 kg 400 mm 78 mm
697 61840/ 61840 76.1 KN 102 KN 200 mm 2.35 kg 250 mm 24 mm
698 61940/ 61940 148 KN 166 KN 200 mm 6.3 kg 280 mm 38 mm
699 61940 61940 MA 148 KN 166 KN 200 mm 7.3 kg 280 mm 38 mm
700 16040/ 16040 168 KN 190 KN 200 mm 8.8 kg 310 mm 34 mm
701 6040/ 6040 216 KN 245 KN 200 mm 12.5 kg 310 mm 51 mm
702 6040 6040 M 216 KN 245 KN 200 mm 14 kg 310 mm 51 mm
703 6240/ 6240 270 KN 310 KN 200 mm 23.5 kg 360 mm 58 mm
704 6240 6240 M 270 KN 310 KN 200 mm 26 kg 360 mm 58 mm
705 61844/ 61844 78 KN 110 KN 220 mm 2.55 kg 270 mm 24 mm
706 61944/ 61944 151 KN 180 KN 220 mm 6.8 kg 300 mm 38 mm
707 61944 61944 M 151 KN 180 KN 220 mm 7.95 kg 300 mm 38mm
708 16044/ 16044 174 KN 204 KN 220 mm 11.5 kg 340 mm 37 mm
709 6044/ 6044 247 KN 290 KN 220 mm 16 kg 340 mm 56 mm
710 6044 6044 M 247 KN 290 KN 220 mm 18.5 kg 340 mm 56 mm
711 6244/ 6244 296 KN 365 KN 220 mm 33.5 kg 400 mm 65 mm
712 6244 6244 M 296 KN 365 KN 220 mm 36.5 kg 400 mm 65 mm
713 6344 6344 M 410 KN 520 KN 220 mm 73 kg 460 mm 88 mm
714 61848/ 61848 108 KN 150 KN 240 mm 3.9 kg 300 mm 28 mm
715 61948/ 61948 159 KN 200 KN 240 mm 7.3 kg 320 mm 38 mm
716 61948 61948 MA 159 KN 200 KN 240 mm 8.55 kg 320 mm 38 mm
717 16048/ 16048 203 KN 255 KN 240 mm 12.5 kg 360 mm 37 mm
718 16048 16048 MA 203 KN 255 KN 240 mm 14 kg 360 mm 37 mm
719 6048/ 6048 255 KN 315 KN 240 mm 17 kg 360 mm 56 mm
720 6048 6048 M 255 KN 315 KN 240 mm 19.5 kg 360 mm 56 mm
721 6248 6248 M 358 KN 465 KN 240 mm 51 kg 440 mm 72 mm
722 6348 6348 M 442 KN 585 KN 240 mm 97 kg 500 mm 95 mm

 Особенности и преимущества стандартных радиальных шарикоподшипников QIBR

Стандартные радиальные шарикоподшипники QIBR разработаны для удовлетворения критических эксплуатационных требований в различных областях промышленности и обладают следующими ключевыми преимуществами:

1. Низкое трение и плавность хода

Точечный контакт между телами качения и дорожками качения минимизирует трение, что приводит к низкому уровню шума, снижению энергопотребления и плавной работе.

2. Высокоскоростные возможности

Оптимизированная геометрия тел качения и дорожек качения обеспечивает стабильность и низкое тепловыделение на высоких скоростях, что делает их пригодными для использования в высокоскоростных машинах.

3. Улучшенные характеристики уплотнения

Оснащенные дополнительными уплотнениями, эти подшипники предотвращают загрязнение и удерживают смазочные материалы, продлевая срок службы.

4. Компактная и простая конструкция

Простая конструкция, состоящая из внутреннего кольца, наружного кольца, тел качения и сепаратора, обеспечивает простоту изготовления, установки и обслуживания.

5. Высокая грузоподъемность

Способны выдерживать значительные радиальные и умеренные осевые нагрузки, что обеспечивает универсальность в различных областях применения.

Улучшение характеристик радиальных шарикоподшипников стандарта QIBR

1. Оптимизация смазки

Современные смазочные материалы, такие как синтетические или наносмазки, могут снизить износ и трение, повышая общую эффективность и долговечность. Правильные методы нанесения обеспечивают оптимальные рабочие характеристики.

2. Оптимизация дорожек качения

Точная обработка геометрии дорожек качения, а также улучшение качества поверхности сводят к минимуму потери на трение и повышают эффективность работы.

3. Усовершенствованные тела качения

Использование высокоточных тел качения, таких как керамические шарики, повышает твердость поверхности и снижает износ, что обеспечивает превосходные эксплуатационные характеристики в сложных условиях.

4. Устойчивость к коррозии

Для применения в агрессивных средах такие материалы, как нержавеющая сталь, антикоррозийные покрытия или технологии обработки поверхности могут значительно повысить долговечность.

Основные области применения стандартных радиальных шарикоподшипников QIBR

1. Электродвигатели

Являются неотъемлемой частью узлов электродвигателей, поддерживая ротор для стабильного и эффективного вращения, особенно в малых и микромоторах.

2. Автомобильные системы

Ступицы колес: Предназначены для поддержки большой радиальной нагрузки в колесных узлах.

Компоненты двигателей: Применяются в коленчатых и распределительных валах и аналогичных компонентах для плавного вращения при переменных нагрузках.

Трансмиссии: Обеспечивает надежную работу шестерен в автомобильных трансмиссионных системах.

3. Промышленное оборудование

Станки: Используются в шпинделях и системах подачи для высокоскоростной и точной работы.

Системы передачи энергии: Встроены в звездочки и шкивы для эффективной передачи энергии.

Насосы и компрессоры: Выдерживают большие нагрузки и обеспечивают долговечность гидравлических и пневматических систем.

4. Бытовая техника

Стиральные машины: Поддерживают барабан и двигатель для стабильной и плавной работы.

Электрические вентиляторы: Поддерживает стабильность и эффективность работы систем электродвигателей.

Холодильные установки и кондиционеры: Развернутые компрессоры для продления срока службы и надежной работы.

5. Железнодорожный транспорт

Железнодорожный транспорт: Разработаны для колесных пар локомотивов и вагонов, обеспечивающих надежную работу в условиях высоких нагрузок и переменных скоростей.
