Стандартный радиальный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Внутренний диаметр кольца

3mm-1500mm

Наружный диаметр кольца

10mm-1920mm

Вес

0.0007kg-500kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Стандартный радиальный шарикоподшипник

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
94 609 609 RSH 3.9 KN 1.66 KN 9 mm 0.015 kg 24 mm 7 mm
95 609 609 2RSL 3.9 KN 1.66 KN 9 mm 0.014 kg 24 mm 7 mm
96 609 609 RSL 3.9 KN 1.66 KN 9 mm 0.014 kg 24 mm 7 mm
97 609 609 2Z 3.9 KN 1.66 KN 9 mm 0.015 kg 24 mm 7 mm
98 609 609 Z 3.9 KN 1.66 KN 9 mm 0.015 kg 24 mm 7 mm
99 629/ 629 4.75 KN 1.96 KN 9 mm 0.02 kg 26 mm 8 mm
100 629 629 2RSH 4.75 KN 1.96 KN 9 mm 0.02 kg 26 mm 8 mm
101 629 629 RSH 4.75 KN 1.96 KN 9 mm 0.02 kg 26 mm 8 mm
102 629 629 2RSL 4.75 KN 1.96 KN 9 mm 0.02 kg 26 mm 8 mm
103 629 629 RSL 4.75 KN 1.96 KN 9 mm 0.02 kg 26 mm 8 mm
104 629 629 2Z 4.75 KN 1.96 KN 9 mm 0.021 kg 26 mm 8 mm
105 629 629 Z 4.75 KN 1.96 KN 9 mm 0.021 kg 26 mm 8 mm
106 61800 61800 2RS1 1.72 KN 0.83 KN 10 mm 0.0055 kg 19 mm 5 mm
107 61800 61800 2Z 1.72 KN 0.83 KN 10 mm 0.0055 kg 19 mm 5 mm
108 61800/ 61800 1.72 KN 0.83 KN 10 mm 0.0053 kg 19 mm 5 mm
109 61900 61900 2RS1 2.7 KN 1.27 KN 10 mm 0.01 kg 22 mm 6 mm
110 61900 61900 2Z 2.7 KN 1.27 KN 10 mm 0.01 kg 22 mm 6 mm
111 61900/ 61900 2.7 KN 1.27 KN 10 mm 0.01 kg 22 mm 6 mm
112 6000/ 6000 4.75 KN 1.96 KN 10 mm 0.019 kg 26 mm 8 mm
113 6000 6000 2RSH 4.75 KN 1.96 KN 10 mm 0.019 kg 26 mm 8 mm
114 6000 6000 RSH 4.75 KN 1.96 KN 10 mm 0.019 kg 26 mm 8 mm
115 6000 6000 2RSL 4.75 KN 1.96 KN 10 mm 0.019 kg 26 mm 8 mm

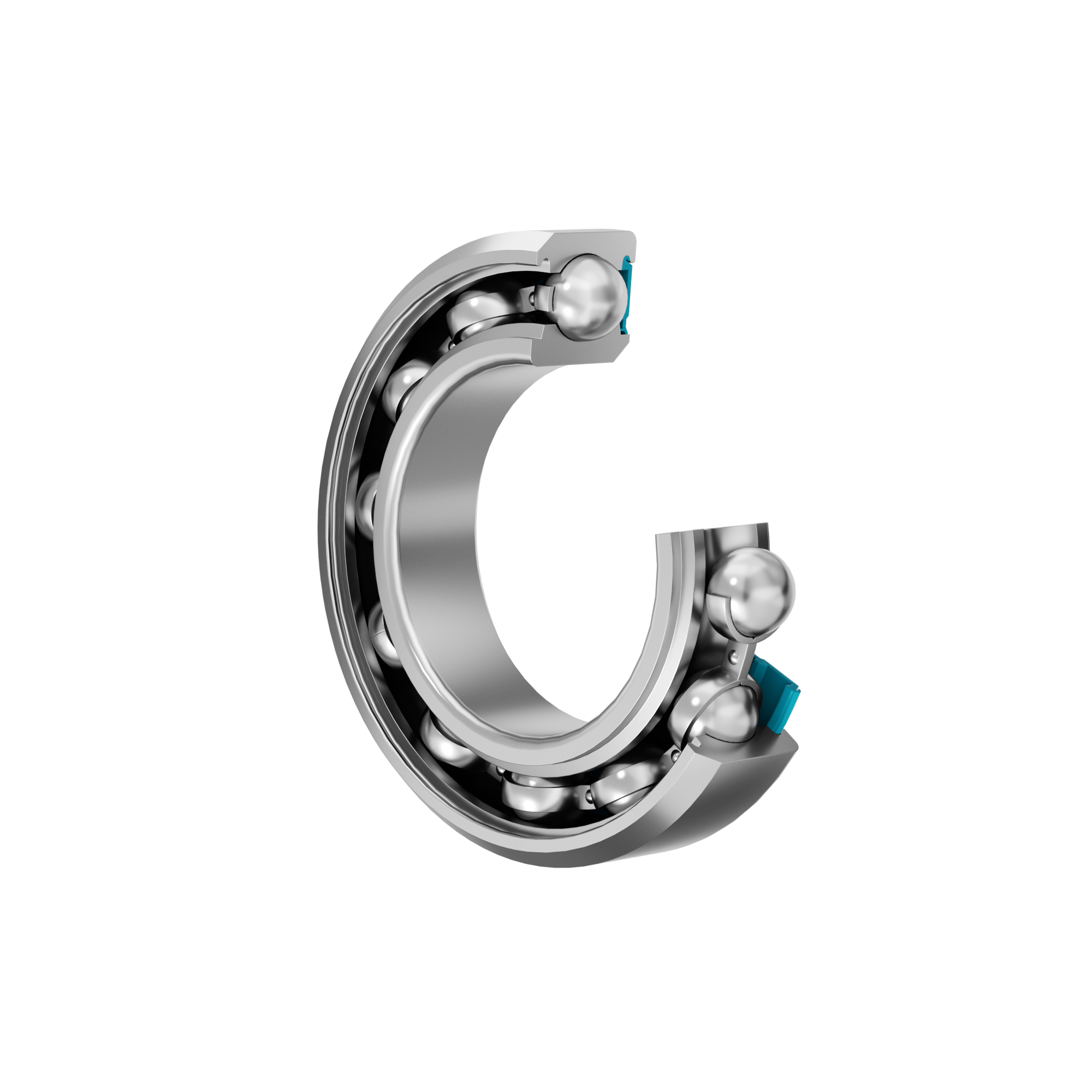

116 6000 6000 RSL 4.75 KN 1.96 KN 10 mm 0.019 kg 26 mm 8 mm
117 6000 6000 2Z 4.75 KN 1.96 KN 10 mm 0.02 kg 26 mm 8 mm
118 6000 6000 Z 4.75 KN 1.96 KN 10 mm 0.02 kg 26 mm 8 mm
119 63000 63000 2RS1 4.62 KN 1.96 KN 10 mm 26 mm 12 mm
120 16100 16100 2Z 5.07 KN 2.36 KN 10 mm 0.026 kg 28 mm 8 mm
121 16100/ 16100 5.07 KN 2.36 KN 10 mm 0.024kg 28 mm 8 mm
122 6200/ 6200 5.4 KN 2.36 KN 10 mm 0.031 kg 30 mm 9 mm
123 6200 6200 2RSH 5.4 KN 2.36 KN 10 mm 0.032 kg 30 mm 9 mm
124 6200 6200 RSH 5.4 KN 2.36 KN 10 mm 0.032 kg 30 mm 9 mm
125 6200 6200 2RSL 5.4 KN 2.36 KN 10 mm 0.032 kg 30 mm 9 mm
126 6200 6200 RSL 5.4 KN 2.36 KN 10 mm 0.032 kg 30 mm 9 mm
127 6200 6200 2Z 5.4 KN 2.36 KN 10 mm 0.034 kg 30 mm 9 mm
128 6200 6200 Z 5.4 KN 2.36 KN 10 mm 0.034 kg 30 mm 9 mm
129 6300/ 6300 8.52 KN 3.4 KN 10 mm 0.053 kg 35 mm 11 mm
130 6300 6300 2RSH 8.52 KN 3.4 KN 10 mm 0.054 kg 35 mm 11 mm
131 6300 6300 RSH 8.52 KN 3.4 KN 10 mm 0.054 kg 35 mm 11 mm
132 6300 6300 2RSL 8.52 KN 3.4 KN 10 mm 0.053 kg 35 mm 11 mm
133 6300 6300 RSL 8.52 KN 3.4 KN 10 mm 0.053 kg 35 mm 11 mm
134 6300 6300 2Z 8.06 KN 3.4 KN 10 mm 0.055 kg 35 mm 11 mm
134 6300 6300 Z 8.06 KN 3.4 KN 10 mm 0.055 kg 35 mm 11 mm
134 62300 62300 2RS1 8.06 KN 3.4 KN 10 mm 0.06 kg 35 mm 17 mm
135 61801 61801 2RS1 1.74 KN 0.915 KN 12 mm 0.0063 kg 21 mm 5 mm
136 61801 61801 2Z 1.74 KN 0.915 KN 12 mm 0.0063 kg 21 mm 5 mm
137 61801/ 61801 1.74 KN 0.915 KN 12 mm 0.0063 kg 21 mm 5 mm
138 61901 61901 2RS1 2.91 KN 1.46 KN 12 mm 0.011 kg 24 mm 6 mm
139 61901 61901 2Z 2.91 KN 1.46 KN 12 mm 0.011 kg 24 mm 6 mm
140 61901/ 61901 2.91 KN 1.46 KN 12 mm 0.011 kg 24 mm 6 mm
141 6001/ 6001 5.4 KN 2.36 KN 12 mm 0.021 kg 28 mm 8 mm
142 6001 6001 2RSH 5.4 KN 2.36 KN 12 mm 0.022 kg 28 mm 8 mm
143 6001 6001 RSH 5.4 KN 2.36 KN 12 mm 0.022 kg 28 mm 8 mm
144 6001 6001 2RSL 5.4 KN 2.36 KN 12 mm 0.021 kg 28 mm 8 mm
145 6001 6001 RSL 5.4 KN 2.36 KN 12 mm 0.021 kg 28 mm 8 mm
146 6001 6001 2Z 5.4 KN 2.36 KN 12 mm 0.022 kg 28 mm 8 mm
146 6001 6001 Z 5.4 KN 2.36 KN 12 mm 0.022 kg 28 mm 8 mm
147 16101 16101 2RS1 5.07 KN 2.36 KN 12 mm 0.028 kg 30 mm 8 mm
147 63001 63001 2RS1 5.07 KN 2.36 KN 12 mm 0.029 kg 28 mm 12 mm
148 6201/ 6201 7.28KN 3.1 KN 12 mm 0.037 kg 32 mm 10 mm
149 6201 6201 2RSH 7.28 KN 3.1 KN 12 mm 0.038 kg 32 mm 10 mm
150 6201 6201 RSH 7.28 KN 3.1 KN 12 mm 0.038 kg 32 mm 10 mm
151 6201 6201 2RSL 7.28 KN 3.1 KN 12 mm 0.038 kg 32 mm 10 mm
152 6201 6201 RSL 7.28 KN 3.1 KN 12 mm 0.038 kg 32 mm 10 mm
153 6201 6201 2Z 7.28 KN 3.1 KN 12 mm 0.039 kg 32 mm 10 mm
154 6201 6201 Z 7.28 KN 3.1 KN 12 mm 0.039 kg 32 mm 10 mm
155 6301/ 6301 10.1 KN 4.15 KN 12 mm 0.06 kg 37 mm 12 mm
156 6301 6301 2RSH 10.1 KN 4.15 KN 12 mm 0.062 kg 37 mm 12 mm
157 6301 6301 RSH 10.1 KN 4.15 KN 12 mm 0.062 kg 37 mm 12 mm
158 6301 6301 2RSL 10.1 KN 4.15 KN 12 mm 0.06 kg 37 mm 12 mm
159 6301 6301 RSL 10.1 KN 4.15 KN 12 mm 0.06 kg 37 mm 12 mm
160 6301 6301 2Z 10.1 KN 4.15 KN 12 mm 0.063 kg 37 mm 12 mm
161 6301 6301 Z 10.1 KN 4.15 KN 12 mm 0.063 kg 37 mm 12 mm
162 62301 62301 2RS1 9.75 KN 4.15 KN 12 mm 0.07 kg 37 mm 17 mm
163 61802 61802 2RS1 1.9 KN 1.1 KN 15 mm 0.0074 kg 24 mm 5 mm
164 61802 61802 2Z 1.9 KN 1.1 KN 15 mm 0.0074 kg 24 mm 5 mm
165 61902 61902 2RZ 4.36 KN 2.24 KN 15 mm 0.0016 kg 28 mm 7 mm
165 61902/ 61902 4.36 KN 2.24 KN 15 mm 0.0016 kg 28 mm 7 mm
165 61902 61902 2RS1 4.36 KN 2.24 KN 15 mm 0.0016 kg 28 mm 7 mm
165 61802/ 61802 1.9 KN 1.1 KN 15 mm 0.0065 kg 24 mm 5 mm
166 16002/ 16002 5.85 KN 2.85 KN 15 mm 0.027 kg 32 mm 8 mm
167 16002 16002 2Z 5.85 KN 2.85 KN 15 mm 0.025 kg 32 mm 8 mm
168 16002 16002 Z 5.85 KN 2.85 KN 15 mm 0.025 kg 32 mm 8 mm
169 6002/ 6002 5.85 KN 2.85 KN 15 mm 0.03 kg 32 mm 9 mm
170 6002 6002 2RSH 5.85 KN 2.85 KN 15 mm 0.03 kg 32 mm 9 mm
171 6002 6002 RSH 5.85 KN 2.85 KN 15 mm 0.03 kg 32 mm 9 mm
172 6002 6002 2RSL 5.85 KN 2.85 KN 15 mm 0.03 kg 32 mm 9 mm
173 6002 6002 RSL 5.85 KN 2.85 KN 15 mm 0.03 kg 32 mm 9 mm
174 6002 6002 2Z 5.85 KN 2.85 KN 15 mm 0.032 kg 32 mm 9 mm
175 6002 6002 Z 5.85 KN 2.85 KN 15 mm 0.032 kg 32 mm 9 mm
176 63002 63002 2RS1 5.59 KN 2.85 KN 15 mm 0.039 kg 32 mm 13 mm
177 6202/ 6202 8.06 KN 3.75 KN 15 mm 0.045 kg 35 mm 11 mm
178 6202 6202 2RSH 8.06 KN 3.75 KN 15 mm 0.046 kg 35 mm 11 mm
179 6202 6202 RSH 8.06 KN 3.75 KN 15 mm 0.046 kg 35 mm 11 mm
180 6202 6202 2RSL 8.06 KN 3.75 KN 15 mm 0.046 kg 35 mm 11 mm
181 6202 6202 RSL 8.06 KN 3.75 KN 15 mm 0.046 kg 35 mm 11 mm
182 6202 6202 2Z 8.06 KN 3.75 KN 15 mm 0.048 kg 35 mm 11 mm
183 6202 6202 Z 8.06 KN 3.75 KN 15 mm 0.048 kg 35 mm 11 mm
184 6302/ 6302 11.9 KN 5.4 KN 15 mm 0.082 kg 42 mm 13 mm
185 6302 6302 2RSH 11.9 KN 5.4 KN 15 mm 0.085 kg 42 mm 13 mm
186 6302 6302 RSH 11.9 KN 5.4 KN 15 mm 0.085 kg 42 mm 13 mm

 Особенности и преимущества стандартных радиальных шарикоподшипников QIBR

Стандартные радиальные шарикоподшипники QIBR разработаны для удовлетворения критических эксплуатационных требований в различных областях промышленности и обладают следующими ключевыми преимуществами:

1. Низкое трение и плавность хода

Точечный контакт между телами качения и дорожками качения минимизирует трение, что приводит к низкому уровню шума, снижению энергопотребления и плавной работе.

2. Высокоскоростные возможности

Оптимизированная геометрия тел качения и дорожек качения обеспечивает стабильность и низкое тепловыделение на высоких скоростях, что делает их пригодными для использования в высокоскоростных машинах.

3. Улучшенные характеристики уплотнения

Оснащенные дополнительными уплотнениями, эти подшипники предотвращают загрязнение и удерживают смазочные материалы, продлевая срок службы.

4. Компактная и простая конструкция

Простая конструкция, состоящая из внутреннего кольца, наружного кольца, тел качения и сепаратора, обеспечивает простоту изготовления, установки и обслуживания.

5. Высокая грузоподъемность

Способны выдерживать значительные радиальные и умеренные осевые нагрузки, что обеспечивает универсальность в различных областях применения.

Улучшение характеристик радиальных шарикоподшипников стандарта QIBR

1. Оптимизация смазки

Современные смазочные материалы, такие как синтетические или наносмазки, могут снизить износ и трение, повышая общую эффективность и долговечность. Правильные методы нанесения обеспечивают оптимальные рабочие характеристики.

2. Оптимизация дорожек качения

Точная обработка геометрии дорожек качения, а также улучшение качества поверхности сводят к минимуму потери на трение и повышают эффективность работы.

3. Усовершенствованные тела качения

Использование высокоточных тел качения, таких как керамические шарики, повышает твердость поверхности и снижает износ, что обеспечивает превосходные эксплуатационные характеристики в сложных условиях.

4. Устойчивость к коррозии

Для применения в агрессивных средах такие материалы, как нержавеющая сталь, антикоррозийные покрытия или технологии обработки поверхности могут значительно повысить долговечность.

Основные области применения стандартных радиальных шарикоподшипников QIBR

1. Электродвигатели

Являются неотъемлемой частью узлов электродвигателей, поддерживая ротор для стабильного и эффективного вращения, особенно в малых и микромоторах.

2. Автомобильные системы

Ступицы колес: Предназначены для поддержки большой радиальной нагрузки в колесных узлах.

Компоненты двигателей: Применяются в коленчатых и распределительных валах и аналогичных компонентах для плавного вращения при переменных нагрузках.

Трансмиссии: Обеспечивает надежную работу шестерен в автомобильных трансмиссионных системах.

3. Промышленное оборудование

Станки: Используются в шпинделях и системах подачи для высокоскоростной и точной работы.

Системы передачи энергии: Встроены в звездочки и шкивы для эффективной передачи энергии.

Насосы и компрессоры: Выдерживают большие нагрузки и обеспечивают долговечность гидравлических и пневматических систем.

4. Бытовая техника

Стиральные машины: Поддерживают барабан и двигатель для стабильной и плавной работы.

Электрические вентиляторы: Поддерживает стабильность и эффективность работы систем электродвигателей.

Холодильные установки и кондиционеры: Развернутые компрессоры для продления срока службы и надежной работы.

5. Железнодорожный транспорт

Железнодорожный транспорт: Разработаны для колесных пар локомотивов и вагонов, обеспечивающих надежную работу в условиях высоких нагрузок и переменных скоростей.
