Стандартный радиальный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Внутренний диаметр кольца

3mm-1500mm

Наружный диаметр кольца

10mm-1920mm

Вес

0.0007kg-500kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Стандартный радиальный шарикоподшипник

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
187 6302 6302 2RSL 11.9 KN 5.4 KN 15 mm 0.085 kg 42 mm 13 mm
188 6302 6302 RSL 11.9 KN 5.4 KN 15 mm 0.085 kg 42 mm 13 mm
189 6302 6302 2Z 11.9 KN 5.4 KN 15 mm 0.086 kg 42 mm 13 mm
190 6302 6302 Z 11.9 KN 5.4 KN 15 mm 0.086 kg 42 mm 13 mm
191 62302 62302 2RS1 11.4 KN 5.4 KN 15 mm 0.11 kg 42 mm 17 mm
192 61808 61808 2RS1 4.49 KN 3.75 KN 15 mm 0.034 kg 52 mm 7 mm
193 61803 61803 2RS1 2.03 KN 1.27 KN 17 mm 0.0082 kg 26 mm 5 mm
194 61803 61803 2RZ 2.03 KN 1.27 KN 17 mm 0.0082 kg 26 mm 5 mm
195 61803 61803 2Z 2.03 KN 1.27 KN 17 mm 0.0082 kg 26 mm 5 mm
196 61803/ 61803 2.03 KN 1.27 KN 17 mm 0.0075 kg 26 mm 5 mm
197 61903 61903 2RS1 4.62 KN 2.55KN 17 mm 0.017 kg 30 mm 7 mm
198 61903 61903 2Z 4.62 KN 2.55 KN 17 mm 0.017 kg 30 mm 7 mm
199 61903 61903 2RZ 4.62 KN 2.55 KN 17 mm 0.018 kg 30 mm 7 mm
200 61903/ 61903 4.62 KN 2.55 KN 17 mm 0.016 kg 30 mm 7 mm
201 16003 16003 2Z 6.37 KN 3.25 KN 17 mm 0.035 kg 35 mm 8 mm
202 16003/ 16003 6.37 KN 3.25 KN 17 mm 0.031 kg 35 mm 8 mm
203 6003/ 6003 6.37 KN 3.25 KN 17 mm 0.038 kg 35 mm 10 mm
204 6003 6003 2RSH 6.37 KN 3.25 KN 17 mm 0.039 kg 35 mm 10 mm
205 6003 6003 RSH 6.37 KN 3.25KN 17 mm 0.039 kg 35 mm 10 mm
206 6003 6003 RSL 6.37 KN 3.25 KN 17 mm 0.039 kg 35 mm 10 mm
206 6003 6003 2RSL 6.37 KN 3.25 KN 17 mm 0.039 kg 35 mm 10 mm
207 6003 6003 2Z 6.37 KN 3.25 KN 17 mm 0.041 kg 35 mm 10 mm
208 63003 63003 2RS1 6.05 KN 3.25 KN 17 mm 0.052 kg 35 mm 14 mm
208 6003 6003 Z 6.37 KN 3.25 KN 17 mm 0.041 kg 35 mm 10 mm
209 6203/ 6203 9.95 KN 4.75 KN 17 mm 0.065 kg 40 mm 12 mm
209 6203 6203 ETN9 9.95 KN 4.75 KN 17 mm 0.064 kg 40 mm 12 mm
210 6203 6203 2RSH 9.95 KN 4.75 KN 17 mm 0.067 kg 40 mm 12 mm
211 6203 6203 RSH 9.95 KN 4.75 KN 17 mm 0.067 kg 40 mm 12 mm
212 6203 6203 2RSL 9.95 KN 4.75 KN 17 mm 0.067 kg 40 mm 12 mm
213 6203 6203 RSL 9.95 kN 4.75 kN 17 mm 0.067 kg 40 mm 12 mm
214 6203 6203 2Z 9.95 KN 4.75 KN 17 mm 0.068 kg 40 mm 12 mm
215 62203 62203 2RS1 9.56 KN 4.75 KN 17 mm 0.089 kg 40 mm 16 mm
215 6203 6203 Z 9.95 KN 4.75 KN 17 mm 0.068 kg 40 mm 12 mm
216 6303/ 6303 14.3 KN 6.55 KN 17 mm 0.11 kg 47 mm 14 mm
217 6303 6303 2RSH 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
218 6303 6303 RSH 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
219 6303 6303 2RSL 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
220 6303 6303 RSL 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
221 6303 6303 2Z 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
222 6403/ 6403 22.9 KN 10.8 KN 17 mm 0.27 kg 62 mm 17 mm
222 62303 62303 2RS1 13.5 KN 6.55 KN 17 mm 0.16 kg 40 mm 19 mm
222 6303 6303 Z 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
223 61804 61804 2RS1 4.03 KN 2.32 KN 20 mm 0.018 kg 32 mm 7 mm
224 61804 61804 2RZ 4.03 KN 2.32 KN 20 mm 0.018 kg 32 mm 7 mm
225 61804/ 61804 4.03 KN 2.32 KN 20 mm 0.018 kg 32 mm 7 mm
226 61904 61904 2RS1 6.37 KN 3.65 kKN 20 mm 0.038 kg 37 mm 9 mm
227 61904 61904 2RZ 6.37 KN 3.65 KN 20 mm 0.038 kg 37 mm 9 mm
228 61904/ 61904 6.37 KN 3.65 KN 20 mm 0.037 kg 37 mm 9 mm
229 16004/ 16004 7.28 KN 4.05 KN 20 mm 0.051 kg 42 mm 8 mm
230 6004/ 6004 9.95 KN 5 KN 20 mm 0.067 kg 42 mm 12 mm
231 6004 6004 2RSH 9.95 KN 5 KN 20 mm 0.067 kg 42 mm 12 mm
232 6004 6004 RSH 9.95 KN 5 KN 20 mm 0.067 kg 42 mm 12 mm
233 6004 6004 2RSL 9.95 KN 5 KN 20 mm 0.069 kg 42 mm 12 mm
234 6004 6004 RSL 9.95 KN 5 KN 20 mm 0.069 kg 42 mm 12 mm
235 6004 6004 2Z 9.95 KN 5 KN 20 mm 0.071 kg 42 mm 12 mm
236 6004 6004 Z 9.95 KN 5 KN 20 mm 0.071 kg 42 mm 12 mm
236 63004 63004 2RS1 9.36 KN 5 KN 20 mm 0.086 kg 42 mm 16 mm
237 6204/ 6204 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
238 6204 6204 2RSH 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
239 6204 6204 RSH 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
240 6204 6204 RSL 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
241 6204 6204 2Z 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
242 6204 6204 Z 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
243 6304 6304 2RSL 15.9 KN 7.8 KN 20 mm 0.15 kg 52 mm 15 mm

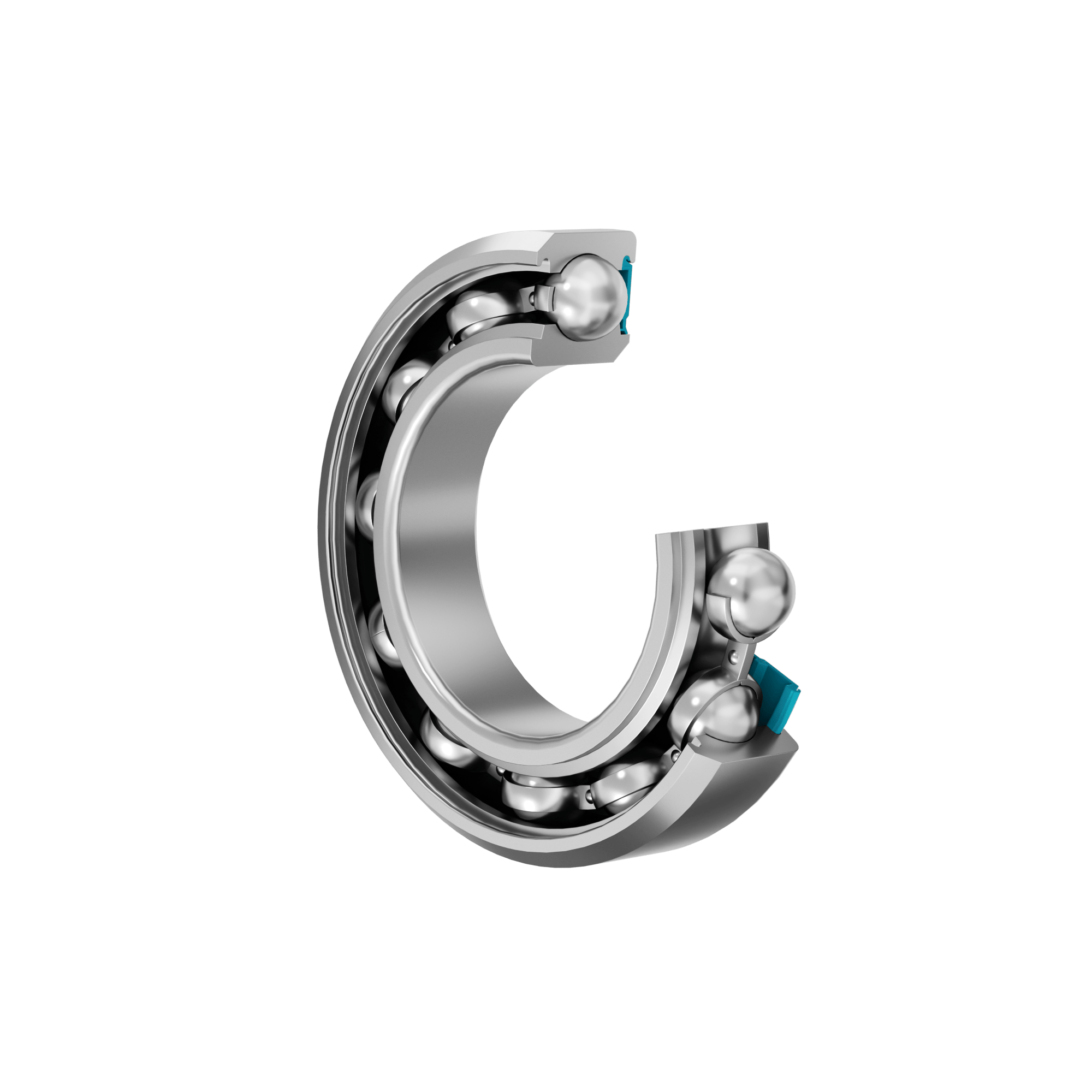

244 6304 6304 RSL 15.9 KN 7.8 KN 20 mm 0.15 kg 52 mm 15 mm
245 6304/ 6304 16.8 KN 7.8 KN 20 mm 0.14 kg 52 mm 15 mm
246 6304 6304 2RSH 16.8 KN 7.8 KN 20 mm 0.15 kg 52 mm 15 mm
247 6304 6304 RSH 16.8 KN 7.8 KN 20 mm 0.15 kg 52 mm 15 mm
248 6304 6304 2Z 16.8 KN 7.8 KN 20 mm 0.15 kg 52 mm 15 mm
249 6304 6304 Z 16.8 KN 7.8 KN 20 mm 0.15 kg 52 mm 15 mm
250 61805 61805 2RS1 4.36 KN 2.6 KN 25 mm 0.022 kg 37 mm 7 mm
250 62/22 62/22 2RS1 14 KN 7.65 KN 22 mm 0.12 kg 50 mm 14 mm
250 62/22/ 62/22 14 KN 7.65 KN 22 mm 0.12 kg 50 mm 14 mm
250 63/22/ 63/22 18.6 KN 9.3 KN 22 mm 0.18 kg 56 mm 16 mm
250 6304 6304 ETN9 18.2 KN 9 KN 20 mm 0.14 kg 52 mm 15 mm
250 62304 62304 2RS1 15.9 KN 7.8 KN 20 mm 0.15 kg 52 mm 21 mm
250 6404/ 6404 30.7 KN 15 KN 20 mm 0.41 kg 72 mm 19 mm
250 61905 61905 2RS1 7.02 KN 4.3 KN 25 mm 0.045 kg 42 mm 9 mm
251 61805 61805 2RS1 4.36 KN 2.6 KN 25 mm 0.022 kg 37 mm 7 mm
251 61905 61905 2RS1 7.02 KN 4.3 KN 25 mm 0.045 kg 42 mm 9 mm
251 61805 61805 2RZ 4.36 KN 2.6 KN 25 mm 0.022 kg 37 mm 7 mm
251 61905 61905 2RZ 7.02 KN 4.3 KN 25 mm 0.045 kg 42 mm 9 mm
252 16005/ 16005 8.06 KN 4.75 KN 25 mm 0.055 kg 47 mm 8 mm
252 61805/ 61805 4.36 KN 2.6 KN 25 mm 0.022 kg 37 mm 7 mm
252 61905/ 61905 8.06 KN 4.75 KN 25 mm 0.045 kg 42 mm 9 mm
253 6005/ 6005 11.9 KN 6.55 KN 25 mm 0.078 kg 47 mm 12 mm
254 6005 6005 2RSH 11.9 KN 6.55 KN 25 mm 0.081 kg 47 mm 12 mm

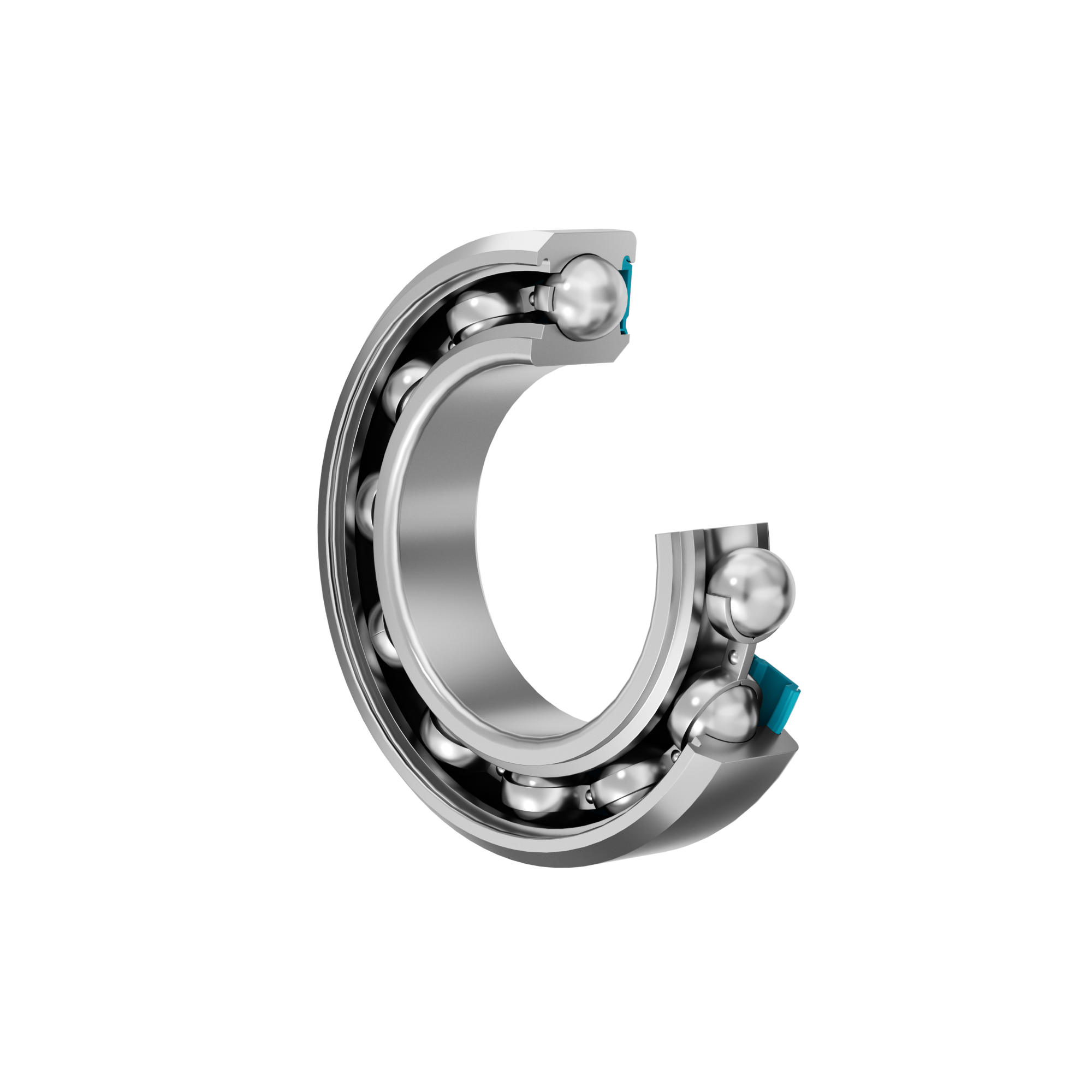

255 6005 6005 RSH 11.9 KN 6.55 KN 25 mm 0.081 kg 47 mm 12 mm
256 6005 6005 2RSL 11.9 KN 6.55 KN 25 mm 0.08 kg 47 mm 12 mm
257 6005 6005 RSL 11.9 KN 6.55 KN 25 mm 0.08 kg 47 mm 12 mm
258 6005 6005 2Z 11.9 KN 6.55 KN 25 mm 0.083 kg 47 mm 12 mm
259 63005 63005 2RS1 11.2 KN 6.55 KN 25 mm 0.11 kg 47 mm 16 mm
259 6005 6005 Z 11.9 KN 6.55 KN 25 mm 0.083 kg 47 mm 12 mm
260 6205/ 6205 14.8 KN 7.8 KN 25 mm 0.13 kg 52 mm 15 mm
261 6205 6205 2RSH 14.8 KN 7.8 KN 25 mm 0.13 kg 52 mm 15 mm
262 6205 6205 RSH 14.8 KN 7.8 KN 25 mm 0.13 kg 52 mm 15 mm
263 6205 6205 2RSL 14.8 KN 7.8 kKN 25 mm 0.12 kg 52 mm 15 mm
264 6205 6205 RSL 14.8 KN 7.8 KN 25 mm 0.12 kg 52 mm 15 mm
265 6205 6205 2Z 14.8 KN 7.8 kK 25 mm 0.12 kg 52 mm 15 mm
266 6205 6205 Z 14.8 KN 7.8 KN 25 mm 0.12 kg 52 mm 15 mm

 Особенности и преимущества стандартных радиальных шарикоподшипников QIBR

Стандартные радиальные шарикоподшипники QIBR разработаны для удовлетворения критических эксплуатационных требований в различных областях промышленности и обладают следующими ключевыми преимуществами:

1. Низкое трение и плавность хода

Точечный контакт между телами качения и дорожками качения минимизирует трение, что приводит к низкому уровню шума, снижению энергопотребления и плавной работе.

2. Высокоскоростные возможности

Оптимизированная геометрия тел качения и дорожек качения обеспечивает стабильность и низкое тепловыделение на высоких скоростях, что делает их пригодными для использования в высокоскоростных машинах.

3. Улучшенные характеристики уплотнения

Оснащенные дополнительными уплотнениями, эти подшипники предотвращают загрязнение и удерживают смазочные материалы, продлевая срок службы.

4. Компактная и простая конструкция

Простая конструкция, состоящая из внутреннего кольца, наружного кольца, тел качения и сепаратора, обеспечивает простоту изготовления, установки и обслуживания.

5. Высокая грузоподъемность

Способны выдерживать значительные радиальные и умеренные осевые нагрузки, что обеспечивает универсальность в различных областях применения.

Улучшение характеристик радиальных шарикоподшипников стандарта QIBR

1. Оптимизация смазки

Современные смазочные материалы, такие как синтетические или наносмазки, могут снизить износ и трение, повышая общую эффективность и долговечность. Правильные методы нанесения обеспечивают оптимальные рабочие характеристики.

2. Оптимизация дорожек качения

Точная обработка геометрии дорожек качения, а также улучшение качества поверхности сводят к минимуму потери на трение и повышают эффективность работы.

3. Усовершенствованные тела качения

Использование высокоточных тел качения, таких как керамические шарики, повышает твердость поверхности и снижает износ, что обеспечивает превосходные эксплуатационные характеристики в сложных условиях.

4. Устойчивость к коррозии

Для применения в агрессивных средах такие материалы, как нержавеющая сталь, антикоррозийные покрытия или технологии обработки поверхности могут значительно повысить долговечность.

Основные области применения стандартных радиальных шарикоподшипников QIBR

1. Электродвигатели

Являются неотъемлемой частью узлов электродвигателей, поддерживая ротор для стабильного и эффективного вращения, особенно в малых и микромоторах.

2. Автомобильные системы

Ступицы колес: Предназначены для поддержки большой радиальной нагрузки в колесных узлах.

Компоненты двигателей: Применяются в коленчатых и распределительных валах и аналогичных компонентах для плавного вращения при переменных нагрузках.

Трансмиссии: Обеспечивает надежную работу шестерен в автомобильных трансмиссионных системах.

3. Промышленное оборудование

Станки: Используются в шпинделях и системах подачи для высокоскоростной и точной работы.

Системы передачи энергии: Встроены в звездочки и шкивы для эффективной передачи энергии.

Насосы и компрессоры: Выдерживают большие нагрузки и обеспечивают долговечность гидравлических и пневматических систем.

4. Бытовая техника

Стиральные машины: Поддерживают барабан и двигатель для стабильной и плавной работы.

Электрические вентиляторы: Поддерживает стабильность и эффективность работы систем электродвигателей.

Холодильные установки и кондиционеры: Развернутые компрессоры для продления срока службы и надежной работы.

5. Железнодорожный транспорт

Железнодорожный транспорт: Разработаны для колесных пар локомотивов и вагонов, обеспечивающих надежную работу в условиях высоких нагрузок и переменных скоростей.
