Стандартный радиальный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Внутренний диаметр кольца

3mm-1500mm

Наружный диаметр кольца

10mm-1920mm

Вес

0.0007kg-500kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Стандартный радиальный шарикоподшипник

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
569 61820 61820 2RZ 17.8 KN 18.3 KN 100 mm 0.32 kg 125 mm 13 mm
570 61820/ 61820 17.8 KN 18.3 KN 100 mm 0.3 kg 125 mm 13 mm
570 61920/ 61920 42.3 KN 41.5 KN 100 mm 0.83 kg 140 mm 20 mm
571 16020/ 16020 46.2 KN 44 KN 100 mm 0.94 kg 150 mm 16 mm
572 6020/ 6020 46.2 KN 44 KN 100 mm 1.2 kg 150 mm 24 mm
572 6020 6020 M 46.2 KN 44 KN 100 mm 1.45 kg 150 mm 24 mm
573 6020 6020 2RS1 46.2 KN 44 KN 100 mm 1.3 kg 150 mm 24 mm
574 6020 6020 RS1 46.2 KN 44 KN 100 mm 1.3 kg 150 mm 24 mm
575 6020 6020 2Z 46.2 KN 44 KN 100 mm 1.3 kg 150 mm 24 mm
576 6020 6020 Z 46.2 KN 44 KN 100mm 1.3 kg 150 mm 24 mm
577 6220/ 6220 127 KN 93 KN 100 mm 3.2 kg 180 mm 34 mm
577 6220 6220 M 127 KN 93 KN 100 mm 3.8 kg 180 mm 34 mm
578 6220 6220 2RS1 127 KN 93 KN 100 mm 3.3 kg 180 mm 34 mm
579 6220 6220 RS1 127 KN 93 KN 100 mm 3.3 kg 180 mm 34 mm
580 6220 6220 2Z 127 KN 93 KN 100 mm 3.3 kg 180 mm 34 mm
581 6220 6220 Z 127 KN 93 KN 100 mm 3.3 kg 180 mm 34 mm
582 6320 6320 M 174 KN 140 KN 100 mm 8.7 kg 215 mm 47 mm
582 6320/ 6320 174 KN 140 KN 100 mm 7.1 kg 215 mm 47 mm
583 6320 6320 2RS1 174 KN 140 KN 100 mm 7.2 kg 215 mm 47 mm
584 6320 6320 RS1 174 KN 140 KN 100 mm 7.2 kg 215 mm 47 mm
585 6320 6320 2Z 174 KN 140 KN 100 mm 7.3 kg 215 mm 47 mm
586 6320 6320 Z 174 KN 140 KN 100 mm 7.3 kg 215 mm 47 mm
587 61821 61821 2RS1 20.8 KN 19.6 KN 105 mm 0.33 kg 130 mm 13 mm
588 61821 61821 2RZ 20.8 KN 19.6 KN 105 mm 0.33 kg 130 mm 13 mm
589 61821/ 61821 20.8 KN 19.6 KN 105 mm 0.31 kg 130 mm 13 mm
589 61921/ 61921 44.2 KN 44 KN 105 mm 0.87 kg 145 mm 20 mm
590 16021/ 16021 54 KN 51 KN 105 mm 1.2 kg 160 mm 18 mm
591 6021 6021 M 76.1 KN 65.5KN 105 mm 1.85 kg 160 mm 26 mm
591 6021/ 6021 76.1 KN 65.5KN 105 mm 1.6 kg 160 mm 26 mm
592 6021 6021 2RS1 76.1 KN 65.5 KN 105 mm 1.65 kg 160 mm 26 mm
593 6021 6021 RS1 76.1 KN 65.5 KN 105 mm 1.65 kg 160 mm 26 mm
594 6021 6021 2Z 76.1 KN 65.5 KN 105 mm 1.65 kg 160 mm 26 mm
595 6021 6021 Z 76.1 KN 65.5 KN 105 mm 1.65 kg 160 mm 26 mm
596 6221/ 6221 140 KN 104 KN 105 mm 3.8 kg 190 mm 36 mm
597 6221 6221 2Z 140 KN 104 KN 105 mm 3.9 kg 190 mm 36 mm
597 6321 6321 Z 182 KN 153 KN 105 mm 8.25 kg 225 mm 49 mm
597 6321 6321 2Z 182 KN 153 KN 105 mm 8.25 kg 225 mm 49 mm
598 6221 6221 Z 140 KN 104 KN 105 mm 3.9 kg 190 mm 36 mm
599 6321/ 6321 182 KN 153 KN 105 mm 8.2 kg 225 mm 49 mm
600 61822 61822 2RS1 28.1 KN 26 KN 110 mm 0.6 kg 140 mm 16 mm
601 61822 61822 2RZ 28.1 KN 26 KN 110 mm 0.6 kg 140 mm 16 mm
602 61822/ 61822 28.1 KN 26 KN 110 mm 0.47 kg 140 mm 16 mm
603 61922/ 61922 43.6 KN 45 KN 110 mm 0.9 kg 150 mm 20 mm
603 61922 61922 MA 43.6 KN 45 KN 110 mm 1.05 kg 150 mm 20 mm
604 16022/ 16022 60.5 KN 57 kN 110 mm 19 mm 1.45 kg 170 mm
605 6022/ 6022 85.2 KN 73.5 KN 110 mm 1.95 kg 170 mm 28 mm
605 6022 6022 M 85.2 KN 73.5 KN 110 mm 2.3 kg 170 mm 28 mm
606 6022 6022 2RS1 85.2 KN 73.5 KN 110 mm 2 kg 170 mm 28 mm

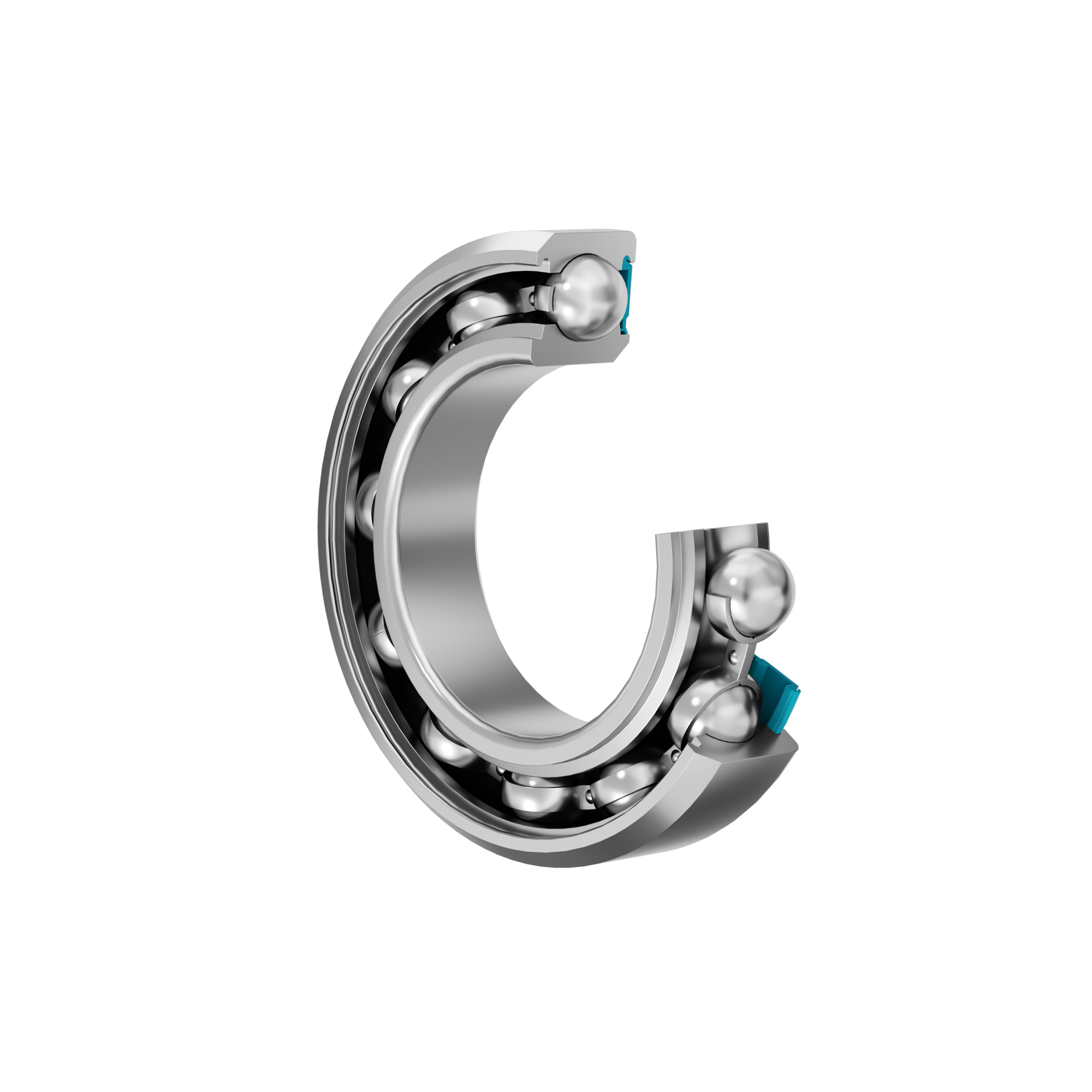

607 6022 6022 RS1 85.2 KN 73.5 KN 110 mm 2 kg 170 mm 28 mm
608 6022 6022 2Z 85.2 KN 73.5 KN 110 mm 2.05 kg 170 mm 28 mm
609 6022 6022 Z 85.2 KN 73.5 KN 110 mm 2.05 kg 170 mm 28 mm
610 6222/ 6222 151 KN 118 KN 110 mm 4.45 kg 200 mm 38 mm
611 6222 6222 2RS1 151 KN 118 KN 110 mm 4.6 kg 200 mm 38 mm
612 6222 6222 RS1 151 KN 118 KN 110 mm 4.6 kg 200 mm 38 mm
613 6222 6222 2Z 151 KN 118 KN 110 mm 4.6 kg 200 mm 38 mm
614 6222 6222 Z 151 KN 118 KN 110 mm 4.6 kg 200 mm 38 mm
615 6322/ 6322 203 KN 180 KN 110 mm 9.65 kg 240 mm 50 mm
615 6322 6322 M 203 KN 180 KN 110 mm 11.5 kg 240 mm 50 mm
616 61824 61824 2RS1 29.1 KN 28 KN 120 mm 0.65 kg 150 mm 16 mm
617 61824/ 61824 29.1 KN 28 KN 120 mm 0.51 kg 150 mm 16 mm
617 61824 61824 2RZ 29.1 KN 28 KN 120 mm 0.65 kg 150 mm 16 mm
617 61924/ 61924 55.3 KN 57 KN 120 mm 1.2 kg 165 mm 22 mm
617 61924 61924 MA 55.3 KN 57 KN 120 mm 1.4 kg 165 mm 22 mm
618 16024/ 16024 63.7 KN 64 KN 120 mm 1.55 kg 180 mm 19 mm
619 6024/ 6024 88.4 KN 80 KN 120 mm 2.1 kg 180 mm 28 mm
619 6024 6024 MA 88.4 KN 80 KN 120 mm 2.45 kg 180 mm 28 mm
620 6024 6024 2RS1 88.4 KN 80 KN 120 mm 2.15 kg 180 mm 28 mm
621 6024 6024 RS1 88.4 KN 80 KN 120 mm 2.15 kg 180 mm 28 mm
622 6024 6024 2Z 88.4 KN 80 KN 120 mm 2.2 kg 180 mm 28 mm
623 6024 6024 Z 88.4 KN 80 KN 120 mm 2.2 kg 180 mm 28 mm
624 6224/ 6224 146 KN 118 KN 120 mm 5.25 kg 215 mm 40 mm
624 6224 6224 M 146 KN 118 KN 120 mm 6.1 kg 215 mm 40 mm
625 6224 6224 2RS1 146 KN 118 KN 120 mm 5.35 kg 215 mm 40 mm
626 6224 6224 RS1 146 KN 118 KN 120 mm 5.35 kg 215 mm 40 mm
627 6224 6224 2Z 146 KN 118 KN 120 mm 5.35 kg 215 mm 40 mm
628 6224 6224 Z 146 KN 118 KN 120 mm 5.35 kg 215 mm 40 mm
629 6324/ 6324 208 KN 186 KN 120 mm 12.5 kg 260 mm 55 mm
629 6324 6324 M 208 KN 186 KN 120 mm 14 kg 260 mm 55 mm
630 6324 6324 2RS1 208 KN 186 KN 120 mm 12.5 kg 260 mm 55 mm
630 6324 6324 RS1 208 KN 186 KN 120 mm 12.5 kg 260 mm 55 mm
630 6324 6324 2Z 208 KN 186 KN 120 mm 12.5 kg 260 mm 55 mm
630 6324 6324 Z 208 KN 186 KN 120 mm 12.5 kg 260 mm 55 mm
631 61826 61826 2RS1 37.7 KN 43 KN 130 mm 0.93 kg 165 mm 18 mm
632 61826 61826 2RZ 37.7 KN 43 KN 130 mm 0.93 kg 165 mm 18 mm
633 61826/ 61826 37.7 KN 43 KN 130 mm 0.75 kg 165 mm 18 mm
634 61926/ 61926 65 KN 67 KN 130 mm 1.6 kg 180 mm 24 mm
635 16026/ 16026 83.2 KN 81.5 KN 130 mm 2.35 kg 200 mm 22 mm
636 6026/ 6026 112 KN 100 KN 130 mm 3.3 kg 200 mm 33 mm
636 6026 6026 M 112 KN 100 KN 130 mm 3.75 kg 200 mm 33 mm
637 6026 6026 2RS1 112 KN 100 KN 130 mm 3.3 kg 200 mm 33 mm
638 6026 6026 RS1 112 KN 100 KN 130 mm 3.3 kg 200 mm 33 mm
639 6026 6026 2Z 112 KN 100 KN 130 mm 3.3 kg 200 mm 33 mm
640 6026 6026 Z 112 KN 100 KN 130 mm 3.3 kg 200 mm 33 mm
641 6226/ 6226 156 KN 132 KN 130 mm 8.85 kg 230 mm 40 mm
641 6226 6226 M 156 KN 132 KN 130 mm 6.95 kg 230 mm 40 mm
642 6226 6226 2RS1 156 KN 132 KN 130 mm 6 kg 230 mm 40 mm
642 6226 6226 2Z 156 KN 132 KN 130 mm 6 kg 230 mm 40 mm
642 6226 6226 Z 156 KN 132 KN 130 mm 6 kg 230 mm 40 mm
643 6226 6226 RS1 156 KN 132 KN 130 mm 6 kg 230 mm 40 mm
644 6326/ 6326 229 KN 216 KN 130 mm 15 kg 280 mm 58 mm

 Особенности и преимущества стандартных радиальных шарикоподшипников QIBR

Стандартные радиальные шарикоподшипники QIBR разработаны для удовлетворения критических эксплуатационных требований в различных областях промышленности и обладают следующими ключевыми преимуществами:

1. Низкое трение и плавность хода

Точечный контакт между телами качения и дорожками качения минимизирует трение, что приводит к низкому уровню шума, снижению энергопотребления и плавной работе.

2. Высокоскоростные возможности

Оптимизированная геометрия тел качения и дорожек качения обеспечивает стабильность и низкое тепловыделение на высоких скоростях, что делает их пригодными для использования в высокоскоростных машинах.

3. Улучшенные характеристики уплотнения

Оснащенные дополнительными уплотнениями, эти подшипники предотвращают загрязнение и удерживают смазочные материалы, продлевая срок службы.

4. Компактная и простая конструкция

Простая конструкция, состоящая из внутреннего кольца, наружного кольца, тел качения и сепаратора, обеспечивает простоту изготовления, установки и обслуживания.

5. Высокая грузоподъемность

Способны выдерживать значительные радиальные и умеренные осевые нагрузки, что обеспечивает универсальность в различных областях применения.

Улучшение характеристик радиальных шарикоподшипников стандарта QIBR

1. Оптимизация смазки

Современные смазочные материалы, такие как синтетические или наносмазки, могут снизить износ и трение, повышая общую эффективность и долговечность. Правильные методы нанесения обеспечивают оптимальные рабочие характеристики.

2. Оптимизация дорожек качения

Точная обработка геометрии дорожек качения, а также улучшение качества поверхности сводят к минимуму потери на трение и повышают эффективность работы.

3. Усовершенствованные тела качения

Использование высокоточных тел качения, таких как керамические шарики, повышает твердость поверхности и снижает износ, что обеспечивает превосходные эксплуатационные характеристики в сложных условиях.

4. Устойчивость к коррозии

Для применения в агрессивных средах такие материалы, как нержавеющая сталь, антикоррозийные покрытия или технологии обработки поверхности могут значительно повысить долговечность.

Основные области применения стандартных радиальных шарикоподшипников QIBR

1. Электродвигатели

Являются неотъемлемой частью узлов электродвигателей, поддерживая ротор для стабильного и эффективного вращения, особенно в малых и микромоторах.

2. Автомобильные системы

Ступицы колес: Предназначены для поддержки большой радиальной нагрузки в колесных узлах.

Компоненты двигателей: Применяются в коленчатых и распределительных валах и аналогичных компонентах для плавного вращения при переменных нагрузках.

Трансмиссии: Обеспечивает надежную работу шестерен в автомобильных трансмиссионных системах.

3. Промышленное оборудование

Станки: Используются в шпинделях и системах подачи для высокоскоростной и точной работы.

Системы передачи энергии: Встроены в звездочки и шкивы для эффективной передачи энергии.

Насосы и компрессоры: Выдерживают большие нагрузки и обеспечивают долговечность гидравлических и пневматических систем.

4. Бытовая техника

Стиральные машины: Поддерживают барабан и двигатель для стабильной и плавной работы.

Электрические вентиляторы: Поддерживает стабильность и эффективность работы систем электродвигателей.

Холодильные установки и кондиционеры: Развернутые компрессоры для продления срока службы и надежной работы.

5. Железнодорожный транспорт

Железнодорожный транспорт: Разработаны для колесных пар локомотивов и вагонов, обеспечивающих надежную работу в условиях высоких нагрузок и переменных скоростей.
