Стандартный радиальный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Внутренний диаметр кольца

3mm-1500mm

Наружный диаметр кольца

10mm-1920mm

Вес

0.0007kg-500kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Стандартный радиальный шарикоподшипник

Filters

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
485 6315 6315 M 119 KN 76.5 KN 75 mm 3.7 kg 160 mm 37 mm
485 6315/ 6315 119 KN 76.5 KN 75 mm 3.05 kg 160 mm 37 mm
486 6315 6315 2RS1 119 KN 76.5 KN 75 mm 3.15 kg 160 mm 37 mm
487 6315 6315 RS1 119 KN 76.5 KN 75 mm 3.15 kg 160 mm 37 mm
488 6315 6315 2Z 119 KN 76.5 KN 75 mm 3.15 kg 160 mm 37 mm
489 6415/ 6415 153 KN 114 KN 75 mm 5.8 kg 190 mm 45 mm
489 6315 6315 Z 119 KN 7K6.5 kN 75 mm 3.15 kg 160 mm 37 mm
490 61816 61816 2RS1 12.7 KN 11.2 KN 80 mm 0.16 kg 100 mm 10 mm
491 61816/ 61816 12.7 KN 11.2 KN 80 mm 0.15 kg 100 mm 10 mm
492 61916 61916 2RS1 25.1 KN 20.4 KN 80 mm 0.4 kg 110 mm 16 mm
493 61916 61916 2RZ 25.1 KN 20.4 KN 80 mm 0.4 kg 110 mm 16 mm
494 61916/ 61916 25.1 KN 20.4 KN 80 mm 0.38 kg 110 mm 16 mm
495 16016/ 16016 35.1 KN 34.5 KN 80 mm 0.61 kg 125 mm 14 mm
496 6016/ 6016 49.4 KN 40 KN 80 mm 0.86 kg 125 mm 22 mm
497 6016 6016 2RS1 49.4 KN 40 KN 80 mm 0.88 kg 125 mm 22 mm
498 6016 6016 RS1 49.4 KN 40 KN 80 mm 0.88 kg 125 mm 22 mm
499 6016 6016 2Z 49.4 KN 40 KN 80 mm 0.89 kg 125 mm 22 mm
500 6016 6016 Z 49.4 KN 40 KN 80 mm 0.89 kg 125 mm 22 mm
501 6216/ 6216 72.8 KN 55 KN 80 mm 1.45 kg 140 mm 26 mm
501 6216 6216 M 72.8 KN 55 KN 80 mm 1.7 kg 140 mm 26 mm
502 6216 6216 2RS1 72.8 KN 55 KN 80 mm 1.5 kg 140 mm 26 mm
503 6216 6216 RS1 72.8 KN 55 KN 80 mm 1.5 kg 140 mm 26 mm
504 6216 6216 2Z 72.8 KN 55 KN 80 mm 1.55 kg 140 mm 26 mm
505 6216 6216 Z 72.8 KN 55 KN 80 mm 1.55 kg 140 mm 26 mm
506 6316/ 6316 130 KN 86.5 KN 80 mm 3.65 kg 170 mm 39 mm
506 6316 6316 M 130 KN 86.5 KN 80 mm 4.4 kg 170 mm 39 mm
507 6316 6316 2RS1 130 KN 86.5 KN 80 mm 3.7 kg 170 mm 39 mm
508 6316 6316 RS1 130 KN 86.5 KN 80 mm 3.7 kg 170 mm 39 mm
509 6316 6316 2Z 130 KN 86.5 KN 80 mm 3.75 kg 170 mm 39 mm
510 6316 6316 Z 130 KN 86.5 KN 80 mm 3.75 kg 170 mm 39 mm
510 6416/ 6416 163 KN 125 KN 80 mm 6.85 kg 200 mm 48 mm
511 61817 61817 2RS1 19.5 KN 16.6 KN 85 mm 0.28 kg 110 mm 13 mm
512 61817 61817 2RZ 19.5 KN 16.6 KN 85 mm 0.28 kg 110 mm 13 mm
513 61817/ 61817 19.5 KN 16.6 KN 85 mm 0.26 kg 110 mm 13mm
514 61917/ 61917 31.9 KN 30 KN 85 mm 0.55 kg 120 mm 18 mm
515 16017/ 16017 35.8 KN 33.5 KN 85 mm 0.64 kg 130 mm 14 mm
516 6017/ 6017 52 KN 43 KN 85 mm 0.9 kg 130 mm 22 mm
517 6017 6017 2RS1 52 KN 43 KN 85 mm 0.93 kg 130 mm 22 mm
518 6017 6017 RS1 52 KN 43 KN 85 mm 0.93 kg 130 mm 22 mm
519 6017 6017 2Z 52 KN 43 KN 85 mm 0.94 kg 130 mm 22 mm
520 6017 6017 Z 52 KN 43 KN 85 mm 0.94 kg 130 mm 22 mm
521 6217/ 6217 87.1 KN 64 KN 85 mm 1.8 kg 150 mm 28 mm
521 6217 6217 M 87.1 KN 64 KN 85 mm 2 kg 150 mm 28 mm
522 6217 6217 2RS1 87.1 KN 64 KN 85 mm 1.9 kg 150 mm 28 mm

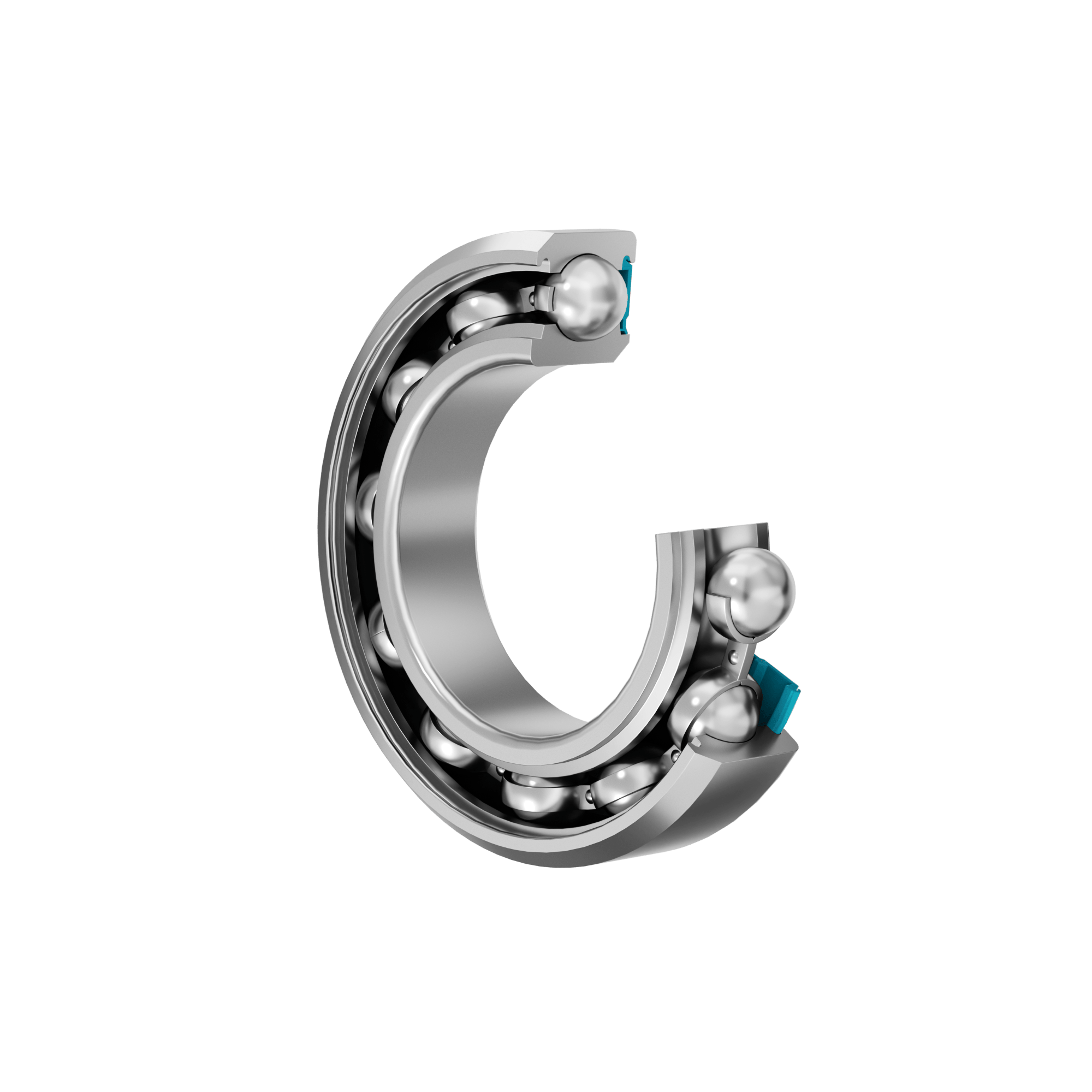

523 6217 6217 RS1 87.1 KN 64 KN 85 mm 1.9 kg 150 mm 28 mm
524 6217 6217 2Z 87.1 KN 64 KN 85 mm 1.9 kg 150 mm 28 mm
525 6217 6217 Z 87.1 KN 64 KN 85 mm 1.9 kg 150 mm 28 mm
526 6317 6317 M 140 KN 96.5 KN 85 mm 5.2 kg 180 mm 41 mm
526 6317/ 6317 140 KN 96.5 KN 85 mm 4.25 kg 180 mm 41 mm
527 6317 6317 2RS1 140 KN 96.5 KN 85 mm 4.35 kg 180 mm 41 mm
528 6317 6317 RS1 140 KN 96.5 KN 85 mm 4.35 kg 180 mm 41 mm
529 6317 6317 2Z 140 KN 96.5 KN 85 mm 4.4 kg 180 mm 41 mm
530 6317 6317 Z 140 KN 96.5 KN 85 mm 4.4 kg 180 mm 41 mm
530 6417/ 6417 174 KN 137 KN 85 mm 8.05 kg 210 mm 52 mm
531 61818 61818 2RS1 19.5 KN 17 KN 90 mm 0.29 kg 115 mm 13 mm
532 61818 61818 2RZ 19.5 KN 17 KN 90 mm 0.29 kg 115 mm 13 mm
533 61818/ 61818 19.5 KN 17 KN 90 mm 0.28 kg 115 mm 13 mm
534 61918/ 61918 33.2 KN 31.5 KN 90 mm 0.59 kg 125 mm 18 mm
535 16018/ 16018 43.6 KN 39 KN 90 mm 0.85 kg 140 mm 16 mm
536 6018 6018 M 60.5 KN 50 KN 90 mm 1.35 kg 140 mm 24 mm
536 6018/ 6018 60.5 KN 50 KN 90 mm 0.15 kg 140 mm 24 mm
537 6018 6018 2RS1 60.5 KN 50 KN 90 mm 1.2 kg 140 mm 24 mm
538 6018 6018 RS1 60.5 KN 50 KN 90 mm 1.2 kg 140 mm 24 mm
539 6018 6018 2Z 60.5 KN 50 KN 90 mm 1.2 kg 140 mm 24 mm
540 6018 6018 Z 60.5 KN 50 KN 90 mm 1.2 kg 140 mm 24 mm
541 6218/ 6218 101 KN 73.5 KN 90 mm 2.2 kg 160 mm 30 mm
541 6218 6218 M 101 KN 73.5 KN 90 mm 2.65 kg 160 mm 30 mm
542 6218 6218 2RS1 101 KN 73.5 KN 90 mm 2.3 kg 160 mm 30 mm

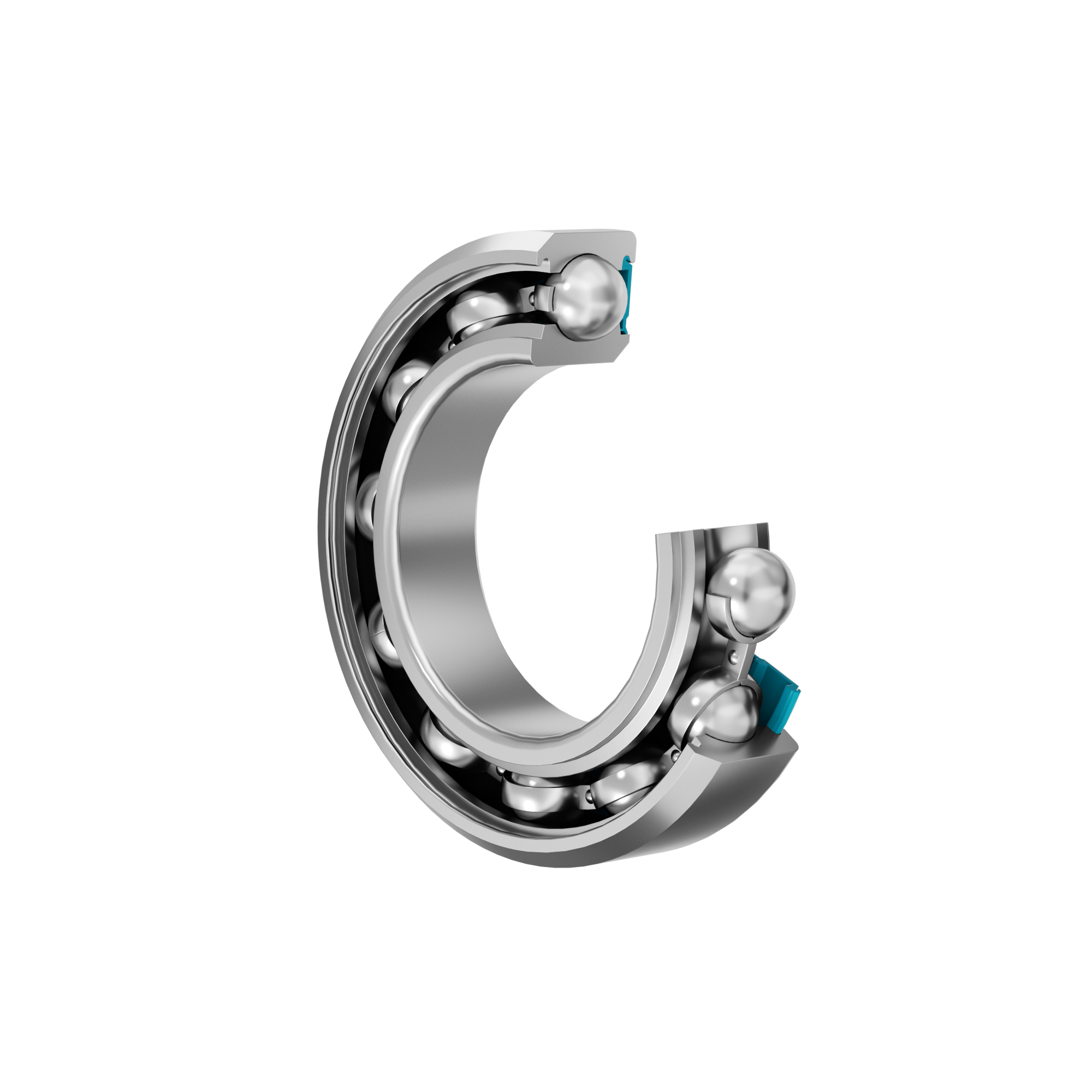

543 6218 6218 RS1 101 KN 73.5 KN 90 mm 2.3 kg 160 mm 30 mm
544 6218 6218 2Z 101 KN 73.5 KN 90 mm 2.3 kg 160 mm 30 mm
545 6218 6218 Z 101 KN 73.5 KN 90 mm 2.3 kg 160 mm 30 mm
546 6318 6318 M 151 KN 108 KN 90 mm 6.1 kg 190 mm 43 mm
546 6318/ 6318 151 KN 108 KN 90 mm 4.95 kg 190 mm 43 mm
547 6318 6318 2RS1 151 KN 108 KN 90 mm 5.1 kg 190 mm 43 mm
548 6318 6318 RS1 151 KN 108 KN 90 mm 5.1 kg 190 mm 43 mm
549 6318 6318 2Z 151 KN 108 KN 90 mm 5.15 kg 190 mm 43 mm
550 6318 6318 Z 151 KN 108 KN 90 mm 5.15 kg 190 mm 43 mm
551 6418/ 6418 186 KN 150 KN 90 mm 9.8 kg 225 mm 54 mm
552 61819 61819 2RS1 19.9 KN 17.6 KN 95 mm 0.31 kg 120 mm 13 mm
553 61819/ 61819 19.9 KN 17.6 KN 95 mm 0.29 kg 120 mm 13 mm
553 61919/ 61919 33.8 KN 33.5 KN 95 mm 0.61 kg 130 mm 18 mm
554 61919 61919 2RS1 33.8 KN 33.5 KN 95 mm 0.65 kg 130 mm 18 mm
554 16019/ 16019 44.9K N 41.5 KN 95 mm 0.89 kg 145 mm 16 mm
555 6019/ 6019 63.7 KN 54 KN 95 mm 1.2 kg 145 mm 24 mm
556 6019 6019 2RS1 63.7 KN 54 KN 95 mm 1.25 kg 145 mm 24 mm
557 6019 6019 2Z 63.7 KN 54 KN 95 mm 1.25 kg 145 mm 24 mm
558 6019 6019 Z 63.7 KN 54 KN 95 mm 1.25 kg 145 mm 24 mm
559 6219 6219 M 114 KN 81.5 KN 95 mm 3.2 kg 170 mm 32 mm
559 6219/ 6219 114 KN 81.5 KN 95 mm 2.65 kg 170 mm 32 mm
560 6219 6219 2RS1 114 KN 81.5 KN 95 mm 2.7 kg 170 mm 32 mm
561 6219 6219 RS1 114kN 81.5 KN 95 mm 2.7 kg 170 mm 32 mm
562 6219 6219 2Z 114 KN 81.5 KN 95 mm 2.7 kg 170 mm 32 mm
563 6219 6219 Z 114 KN 81.5 KN 95 mm 2.7 kg 170 mm 32 mm
564 6319/ 6319 159 KN 118 KN 95 mm 5.75 kg 200 mm 45 mm
564 6319 6319 M 159 KN 118 KN 95 mm 7.05 kg 200 mm 45 mm
565 6319 6319 2RS1 159 KN 118 KN 95 mm 5.85 kg 200 mm 45 mm
566 6319 6319 RS1 159 KN 118 KN 95 mm 5.85 kg 200 mm 45 mm
567 6319 6319 2Z 159 KN 118 KN 95 mm 5.85 kg 200 mm 45 mm
567 6319 6319 Z 159 KN 118 KN 95 mm 5.85 kg 200 mm 45 mm
568 61820 61820 2RS1 17.8 KN 18.3 KN 100 mm 0.32 kg 125 mm 13 mm

 Особенности и преимущества стандартных радиальных шарикоподшипников QIBR

Стандартные радиальные шарикоподшипники QIBR разработаны для удовлетворения критических эксплуатационных требований в различных областях промышленности и обладают следующими ключевыми преимуществами:

1. Низкое трение и плавность хода

Точечный контакт между телами качения и дорожками качения минимизирует трение, что приводит к низкому уровню шума, снижению энергопотребления и плавной работе.

2. Высокоскоростные возможности

Оптимизированная геометрия тел качения и дорожек качения обеспечивает стабильность и низкое тепловыделение на высоких скоростях, что делает их пригодными для использования в высокоскоростных машинах.

3. Улучшенные характеристики уплотнения

Оснащенные дополнительными уплотнениями, эти подшипники предотвращают загрязнение и удерживают смазочные материалы, продлевая срок службы.

4. Компактная и простая конструкция

Простая конструкция, состоящая из внутреннего кольца, наружного кольца, тел качения и сепаратора, обеспечивает простоту изготовления, установки и обслуживания.

5. Высокая грузоподъемность

Способны выдерживать значительные радиальные и умеренные осевые нагрузки, что обеспечивает универсальность в различных областях применения.

Улучшение характеристик радиальных шарикоподшипников стандарта QIBR

1. Оптимизация смазки

Современные смазочные материалы, такие как синтетические или наносмазки, могут снизить износ и трение, повышая общую эффективность и долговечность. Правильные методы нанесения обеспечивают оптимальные рабочие характеристики.

2. Оптимизация дорожек качения

Точная обработка геометрии дорожек качения, а также улучшение качества поверхности сводят к минимуму потери на трение и повышают эффективность работы.

3. Усовершенствованные тела качения

Использование высокоточных тел качения, таких как керамические шарики, повышает твердость поверхности и снижает износ, что обеспечивает превосходные эксплуатационные характеристики в сложных условиях.

4. Устойчивость к коррозии

Для применения в агрессивных средах такие материалы, как нержавеющая сталь, антикоррозийные покрытия или технологии обработки поверхности могут значительно повысить долговечность.

Основные области применения стандартных радиальных шарикоподшипников QIBR

1. Электродвигатели

Являются неотъемлемой частью узлов электродвигателей, поддерживая ротор для стабильного и эффективного вращения, особенно в малых и микромоторах.

2. Автомобильные системы

Ступицы колес: Предназначены для поддержки большой радиальной нагрузки в колесных узлах.

Компоненты двигателей: Применяются в коленчатых и распределительных валах и аналогичных компонентах для плавного вращения при переменных нагрузках.

Трансмиссии: Обеспечивает надежную работу шестерен в автомобильных трансмиссионных системах.

3. Промышленное оборудование

Станки: Используются в шпинделях и системах подачи для высокоскоростной и точной работы.

Системы передачи энергии: Встроены в звездочки и шкивы для эффективной передачи энергии.

Насосы и компрессоры: Выдерживают большие нагрузки и обеспечивают долговечность гидравлических и пневматических систем.

4. Бытовая техника

Стиральные машины: Поддерживают барабан и двигатель для стабильной и плавной работы.

Электрические вентиляторы: Поддерживает стабильность и эффективность работы систем электродвигателей.

Холодильные установки и кондиционеры: Развернутые компрессоры для продления срока службы и надежной работы.

5. Железнодорожный транспорт

Железнодорожный транспорт: Разработаны для колесных пар локомотивов и вагонов, обеспечивающих надежную работу в условиях высоких нагрузок и переменных скоростей.
