Кольцевые манометры GRA 30

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Номер продукта

GRA 3005-GRA 3040

Наименование подшипника

NN 3005 K-NN 3040 K

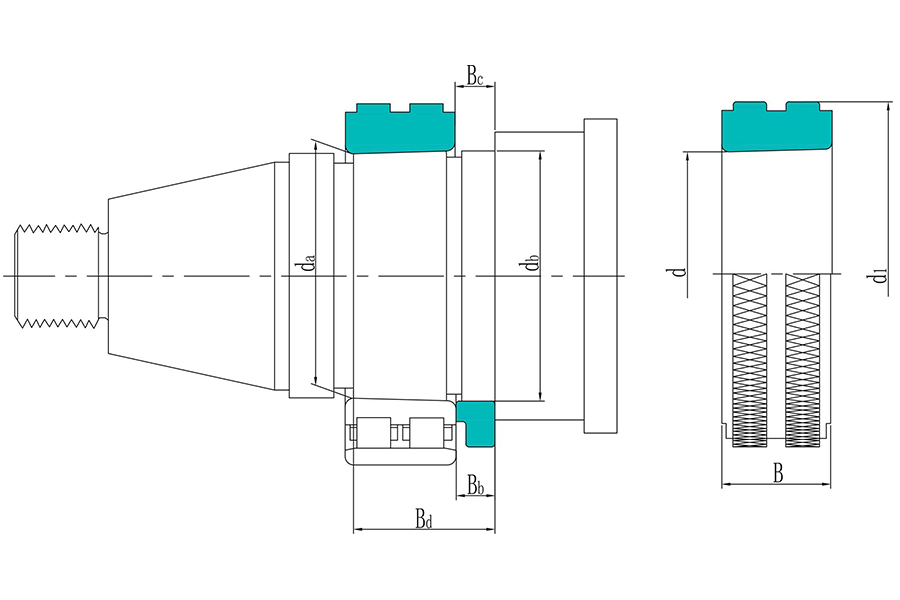

Диаметр положения подшипников (da)

25.1mm-200.35

Диаметр положения подшипников (db)

27mm-207mm

Диаметр положения подшипников (Bb)

4mm-20mm

Диаметр положения подшипников (Bc)

4.2mm-20.7mm

Вес кольцевого измерителя

0.13kg-15.00kg

Бренд

QIBR/OEM/Neutral

Упаковка

Standard Export Package

Кольцевые манометры GRA 30

Filters

NO. Product Product Number Наименование подшипника Вес Диаметр положения подшипников (da) Диаметр положения подшипников (db) Ширина (B)
1 GRA GRA 3005 NN 3005 K 0.13 kg 25.1 mm 27 mm 16 mm
2 GRA GRA 3006 NN 3006 KTN 0.18 kg 30.1 mm 32 mm 19 mm
3 GRA GRA 3007 NN 3007 K 0.21 kg 35.1 mm 37 mm 20 mm
4 GRA GRA 3008 NN 3008 KTN 0.26 kg 40.1 mm 42 mm 21 mm
5 GRA GRA 3009 NN 3009 KTN 0.31 kg 45.1 mm 47 mm 23 mm
6 GRA GRA 3010 NN 3010 KTN 0.34 kg 50.1 mm 52 mm 23 mm
7 GRA GRA 3011 NN 3011 KTN 0.42 kg 55.15 mm 57 mm 26 mm
8 GRA GRA 3012 NN 3012 KTN 0.45 kg 60.15 mm 62 mm 26 mm
9 GRA GRA 3013 NN 3013 KTN 0.51 kg 65.15 mm 67 mm 26 mm
10 GRA GRA 3014 NN 3014 KTN 0.69 kg 70.15 mm 73 mm 30 mm
11 GRA GRA 3015 NN 3015 KTN 0.73 kg 75.15 mm 78 mm 30 mm
12 GRA GRA 3016 NN 3016 KTN 0.88 kg 80.15 mm 83 mm 34 mm
13 GRA GRA 3017 NN 3017 KTN9 1.00 kg 85.2 mm 88 mm 34 mm
14 GRA GRA 3018 NN 3018 KTN9 1.30 kg 90.2 mm 93 mm 37 mm
15 GRA GRA 3019 NN 3019 KTN9 1.55 kg 95.2 mm 98 mm 37 mm
16 GRA GRA 3020 NN 3020 KTN9 1.70 kg 100.2 mm 103 mm 37 mm
17 GRA GRA 3021 NN 3021 KTN9 2.10 kg 105.2 mm 109 mm 41 mm
18 GRA GRA 3022 NN 3022 KTN9 2.60 kg 110.25 mm 114 mm 45 mm
19 GRA GRA 3024 NN 3024 KTN9 3.05 kg 120.25 mm 124 mm 46 mm
20 GRA GRA 3026 NN 3026 KTN9 3.95 kg 130.25 mm 135 mm 52 mm
21 GRA GRA 3028 NN 3028 K 4.75 kg 140.30 mm 145 mm 53 mm
22 GRA GRA 3030 NN 3030 K 5.60 kg 150.30 mm 155 mm 56 mm
23 GRA GRA 3032 NN 3032 K 6.80 kg 160.30 mm 165 mm 60 mm
24 GRA GRA 3034 NN 3034 K 8.80 kg 170.30 mm 176 mm 67 mm
25 GRA GRA 3036 NN 3036 K 11.50 kg 180.35 mm 187 mm 74 mm
26 GRA GRA 3038 NN 3038 K 13.00 kg 190.35 mm 197 mm 75 mm
27 GRA GRA 3040 NN 3040 K 15.00 kg 200.35 mm 207 mm 82 mm

Функции кольцевых манометров GRA 30

1. Измерение размеров

Обеспечивает соответствие размеров подшипников проектным спецификациям.

2. Проверка углов

Проверяет соответствие конических углов производственным требованиям, предотвращая отказы подшипников, вызванные ошибками при сборке.

3. Контроль качества

Служит частью контроля качества производства, помогая проверить и убедиться в точности продукции.
