Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Материал
GCr15
Inner ring diameter
12.7-153mm
Outer ring diameter
22-223mm
Вес
0.02-18kg
Brand
QIBR/OEM/Neutral
Package
QIBR/Standard Industrial Package/OEM
Применения
Engineering Hydraulic Cylinder, Forging Machine, Construction Machinery, Automation Equipment, Automobile Shock Absorber, Water Conservancy Machinery

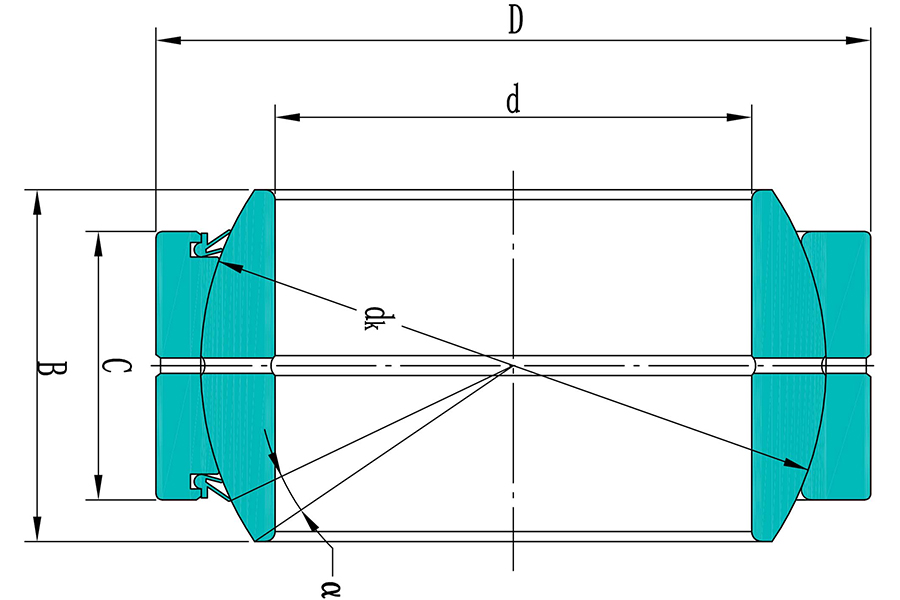

NO. | Product | Product Number | Наружный диаметр (D) | Вал (d) | Вес | Ширина (B) |
---|---|---|---|---|---|---|
1 |
![]() |
GE12ZO | 0.875"/22.225 mm | 0.5"/12.7 mm | 0.044 lbs | 0.437"/11.1 mm |
2 |
![]() |
GE15ZO | 1.063"/26.988 mm | 0.625"/15.875 mm | 0.079 lbs | 0.537"/13.894 mm |
3 |
![]() |
GE19ZO | 1.250"/31.750 mm | 0.750"/19.050 mm | 0.126 lbs | 0.656"/16.662 mm |
4 |
![]() |
GE22ZO | 1.438"/36.513 mm | 0.875"/22.225 mm | 0.193 lbs | 0.765"/19.431 mm |
5 |
![]() |
GE25ZO | 1.625"/41.275 mm | 1.000"/25.400 mm | 0.276 lbs | 0.875"/22.225 mm |
6 |
![]() |
GE31ZO | 2.000"/50.800 mm | 1.250"/31.750 mm | 0.516 lbs | 1.093"/27.762 mm |
7 |
![]() |
GE34ZO | 2.188"/55.563 mm | 1.375"/34.925 mm | 0.770 lbs | 1.187"/30.150 mm |
8 |
![]() |
GE38ZO | 2.438"/61.913 mm | 1.500"/38.100 mm | 0.934 lbs | 1.312"/33.325 mm |
9 |
![]() |
GE44ZO | 2.813"/71.438 mm | 1.750"/44.450 mm | 1.430 lbs | 1.531"/38.887 mm |
10 |
![]() |
GE50ZO | 3.188"/80.963 mm | 2.000"/50.800 mm | 2.070 lbs | 1.750"/44.450 mm |
11 |
![]() |
GE57ZO | 3.563"/90.488 mm | 2.250"/57.150 mm | 2.920 lbs | 1.969"/50.013 mm |
12 |
![]() |
GE63ZO | 3.938"/100.013 mm | 2.500"/63.500 mm | 4.090 lbs | 2.187"/55.550 mm |
13 |
![]() |
GE69ZO | 4.375"/111.125 mm | 2.750"/69.850 mm | 5.380 lbs | 2.406"/61.112 mm |
14 |
![]() |
GE76ZO | 4.750"/120.650 mm | 3.000"/76.200 mm | 6.870 lbs | 2.625"/66.675 mm |
15 |
![]() |
GE82ZO | 5.125"/130.175 mm | 3.250"/82.550 mm | 8.630 lbs | 2.844"/72.238 mm |
16 |
![]() |
GE88ZO | 5.500"/139.700 mm | 3.500"/88.900 mm | 10.650 lbs | 3.062"/77.775 mm |
17 |
![]() |
GE95ZO | 5.875"/149.225 mm | 3.750"/95.250 mm | 12.950 lbs | 3.281"/83.337 mm |
18 |
![]() |
GE101ZO | 6.250"/158.750 mm | 4.000"/101.600 mm | 15.590 lbs | 3.500"/88.900 mm |
19 |
![]() |
GE114ZO | 7.000"/177.800 mm | 4.500"/114.300 mm | 21.920 lbs | 3.937"/100.000 mm |
20 |
![]() |
GE127ZO | 7.750"/196.850 mm | 5.000"/127.000 mm | 29.710 lbs | 4.375"/111.125 mm |
21 |
![]() |
GE152ZO | 8.750"/222.250 mm | 6.000"/152.400 mm | 38.770 lbs | 4.750"/120.650 mm |
Особенности и преимущества сферического подшипника QIBR серии GE...ZO
Серия сферических подшипников QIBR GE...ZO решает множество ключевых проблем в различных областях, которые в основном отражены в следующих аспектах:
1. Возможность многонаправленного движения
Сферические подшипники QIBR серии GE..ZO обычно предназначены для вращения или поворота в нескольких направлениях, поэтому они очень подходят для случаев, требующих углового перемещения. Они могут обеспечить большое относительное угловое перемещение между двумя взаимосвязанными деталями.
2. Высокая несущая способность
Сферические подшипники QIBR серии GE...ZO могут выдерживать большие радиальные и осевые нагрузки. Его сферическая конструкция позволяет эффективно рассеивать и переносить большие силы, поэтому он хорошо работает в условиях высокой интенсивности.
3. Сильная износостойкость
В сферических подшипниках QIBR серии GE...ZO используются износостойкие материалы для эффективного снижения коэффициента трения и повышения износостойкости подшипника. Некоторые композитные сферические подшипники даже не требуют смазки и подходят для работы в тяжелых условиях.
4. Снижение трения и повышение эффективности
Сферические подшипники QIBR серии GE...ZO могут эффективно снизить коэффициент трения и уменьшить сопротивление между движущимися частями, тем самым повышая эффективность движения. Особенно в оборудовании, требующем многократных перемещений, вращений или качаний, сферические подшипники могут значительно повысить общую эффективность.
Улучшение характеристик и решения для сферических подшипников QIBR серии GE...ZO
1. Оптимизация смазочного материала: Выберите подходящее смазочное масло или консистентную смазку и сделайте соответствующие добавки и смеси для снижения трения и повышения износостойкости.
2. Оптимизация дорожек качения: Оптимизация геометрии дорожки качения внутреннего и наружного колец, например, повышение точности дорожки качения, улучшение качества поверхности, снижение трения, снижение потерь энергии и, таким образом, повышение эффективности работы подшипника.
3. Точность изготовления и контроль допусков: Благодаря прецизионной обработке и строгому контролю допусков, внутренняя структура сферического подшипника становится более гладкой и точной. Точное изготовление может эффективно уменьшить ненужное трение, повысить эффективность работы и уменьшить влияние несбалансированных нагрузок.
4. Увеличение поверхности распределения нагрузки: Оптимизация конструкции контактной поверхности сферического подшипника и увеличение площади распределения нагрузки позволяет снизить локальную концентрацию напряжений, повысить грузоподъемность и продлить срок службы.
Основные области применения совместного подшипника QIBR серии GE...ZO
1. Автомобильная промышленность
Система подвески: В системе подвески автомобиля для соединения подвижных частей между колесами и кузовом часто используются шарнирные подшипники, которые могут адаптироваться к различным динамическим нагрузкам и движениям.
Система рулевого управления: Используются в таких компонентах, как шаровые головки рулевого управления и кронштейны шаровых головок, для обеспечения гибкой регулировки направления.
Регулировка сиденья: Шарнирные подшипники используются в механизме регулировки автомобильных сидений, обеспечивая плавное и гибкое перемещение сидений.
2. Аэрокосмическая промышленность
Шасси самолетов: Шарнирные подшипники являются важными соединительными компонентами в шасси самолетов, помогая им выдерживать огромные нагрузки и обеспечивая гибкое движение во время взлета и посадки.
3. Сельскохозяйственная техника
Сельскохозяйственная техника: В сельскохозяйственной технике, такой как тракторы, зерноуборочные комбайны, опрыскиватели и т.д., используются шарнирные подшипники, выдерживающие высокие нагрузки, устойчивые к высоким температурам и коррозии, а также обеспечивающие стабильность оборудования.
Система трансмиссии: Используются в компонентах трансмиссии в сельскохозяйственном оборудовании для переноса и передачи энергии.
4. Инженерная техника
Кран, экскаватор: Подшипники шарниров широко используются в подвижных частях такого оборудования, как краны и экскаваторы, помогая шарнирам и вращающимся частям двигаться гибко и выдерживать сложные рабочие нагрузки.
Вилочные погрузчики и краны: В этих машинах сферические подшипники используются для соединения или поддержки вращающихся, подъемных и других движущихся частей для повышения эффективности работы.
