Однонаправленный упорный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Поиск нужной модель подшипника.

Материал

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

52100/100Cr6/SUJ2/Stainless steel

Компоненты

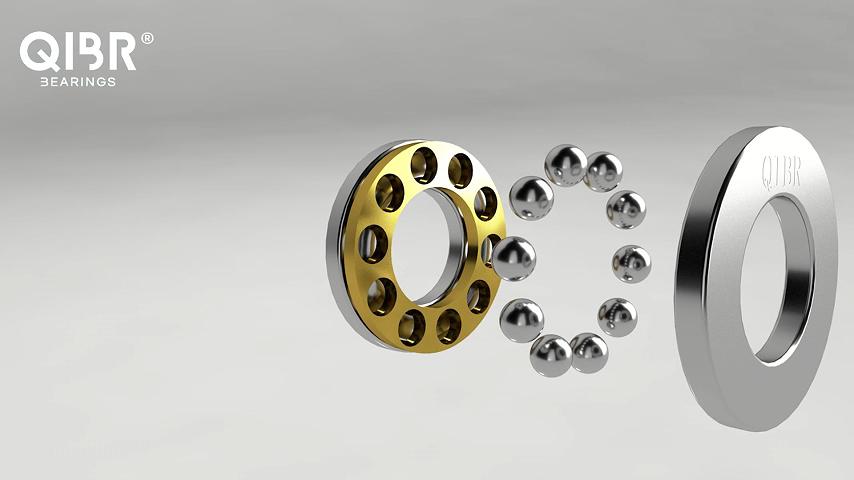

Shaft washer, housing washer, a ball and cage assembly

Бренд

QIBR/OEM/Neutral

Внутренний диаметр

10mm-670mm

Наружный диаметр

24mm-800mm

Общая ширина

9mm-105mm

Упаковка

Standard Export Package

Применения

Conveyor systems, agricultural machinery, and textile machinery, etc

Filters

NO. Product Product Number Размер фаски (r1,2) Внутренний диаметр (d) Внутренний диаметр внутреннего кольца (D1) Наружный диаметр (D) Наружный диаметр наружного кольца (d1) Ширина (H)
1 51100M/ 51100M 0.3 mm 10 mm 11 mm 24 mm 24 mm 9 mm
1 51100/P4/ 51100/P4 0.3 mm 10 mm 11 mm 24 mm 24 mm 9 mm
1 51100F/ 51100F 0.3 mm 10 mm 11 mm 24 mm 24 mm 9 mm
1 51100/ 51100 0.3 mm 10 mm 11 mm 24 mm 24 mm 9 mm
2 51200M/ 51200M 0.6 mm 10 mm 12 mm 26 mm 26 mm 11 mm
2 51200/P4 51200/P4 0.6 mm 10 mm 12 mm 26 mm 26 mm 11 mm
2 51200F/ 51200F 0.6 mm 10 mm 12 mm 26 mm 26 mm 11 mm
2 51200/ 51200 0.6 mm 10 mm 12 mm 26 mm 26 mm 11 mm
3 51101/P4/ 51101/P4 0.3 mm 12mm 13 mm 26 mm 26 mm 9 mm
3 51101M/ 51101M 0.3 mm 12mm 13 mm 26 mm 26 mm 9 mm
3 51101/ 51101 0.3 mm 12mm 13 mm 26 mm 26 mm 9 mm
3 51101F/ 51101F 0.3 mm 12mm 13 mm 26 mm 26 mm 9 mm
4 51201/P4/ 51201/P4 0.6 mm 12 mm 14 mm 28 mm 28 mm 11 mm
4 51201M/ 51201M 0.6 mm 12 mm 14 mm 28 mm 28 mm 11 mm
4 51201F/ 51201F 0.6 mm 12 mm 14 mm 28 mm 28 mm 11 mm
4 51201/ 51201 0.6 mm 12 mm 14 mm 28 mm 28 mm 11 mm
5 51102F/ 51102F 0.3 mm 15 mm 16 mm 28 mm 28 mm 9 mm
5 51102/P4/ 51102/P4 0.3 mm 15 mm 16 mm 28 mm 28 mm 9 mm
5 51102M/ 51102M 0.3 mm 15 mm 16 mm 28 mm 28 mm 9 mm
5 51102/ 51102 0.3 mm 15 mm 16 mm 28 mm 28 mm 9 mm
6 51202/P4/ 51202/P4 0.3 mm 15 mm 18 mm 32 mm 30 mm 12 mm
6 51202F/ 51202F 0.3 mm 15 mm 18 mm 32 mm 30 mm 12 mm
6 51202M/ 51202M 0.3 mm 15 mm 18 mm 32 mm 30 mm 12 mm
6 51202/ 51202 0.3 mm 15 mm 18 mm 32 mm 30 mm 12 mm
7 51103/P4/ 51103/P4 0.3 mm 17 mm 18 mm 30 mm 30 mm 9 mm
7 51103F/ 51103F 0.3 mm 17 mm 18 mm 30 mm 30 mm 9 mm
7 51103M/ 51103M 0.3 mm 17 mm 18 mm 30 mm 30 mm 9 mm
7 51103/ 51103 0.3 mm 17 mm 18 mm 30 mm 30 mm 9 mm
8 51203M/ 51203M 0.6 mm 17 mm 19 mm 35 mm 35 mm 12 mm
8 51203/P4/ 51203/P4 0.6 mm 17 mm 19 mm 35 mm 35 mm 12 mm
8 51203F/ 51203F 0.6 mm 17 mm 19 mm 35 mm 35 mm 12 mm
8 51203/ 51203 0.6 mm 17 mm 19 mm 35 mm 35 mm 12 mm
9 51104F/ 51104F 0.3 mm 20 mm 21 mm 35 mm 35 mm 10 mm
9 51104/P4/ 51104/P4 0.3 mm 20 mm 21 mm 35 mm 35 mm 10 mm
9 51104M/ 51104M 0.3 mm 20 mm 21 mm 35 mm 35 mm 10 mm
9 51104/ 51104 0.3 mm 20 mm 21 mm 35 mm 35 mm 10 mm
10 51204/ 51204 0.6 mm 20 mm 22 mm 40 mm 40 mm 14 mm
10 51204/P4/ 51204/P4 0.6 mm 20 mm 22 mm 40 mm 40 mm 14 mm
10 51204F/ 51204F 0.6 mm 20 mm 22 mm 40 mm 40 mm 14 mm
10 51204M/ 51204M 0.6 mm 20 mm 22 mm 40 mm 40 mm 14 mm
11 51105/ 51105 0.6 mm 25 mm 26 mm 42 mm 42 mm 11 mm
11 51105/P4/ 51105/P4 0.6 mm 25 mm 26 mm 42 mm 42 mm 11 mm
11 51105F/ 51105F 0.6 mm 25 mm 26 mm 42 mm 42 mm 11 mm
11 51105M/ 51105M 0.6 mm 25 mm 26 mm 42 mm 42 mm 11 mm
12 51205/ 51205 0.6 mm 25 mm 27 mm 47 mm 47 mm 15 mm
12 51205/P4/ 51205/P4 0.6 mm 25 mm 27 mm 47 mm 47 mm 15 mm
12 51205F/ 51205F 0.6 mm 25 mm 27 mm 47 mm 47 mm 15 mm
12 51205M/ 51205M 0.6 mm 25 mm 27 mm 47 mm 47 mm 15 mm
13 51305/ 51305 1 mm 25 mm 27 mm 52 mm 52 mm 18 mm
13 51305/P4/ 51305/P4 1 mm 25 mm 27 mm 52 mm 52 mm 18 mm
13 51305F/ 51305F 1 mm 25 mm 27 mm 52 mm 52 mm 18 mm
13 51305M/ 51305M 1 mm 25 mm 27 mm 52 mm 52 mm 18 mm
14 51405M/ 51405M 1 mm 25 mm 27 mm 60 mm 60 mm 24 mm
14 51405/P4/ 51405/P4 1 mm 25 mm 27 mm 60 mm 60 mm 24 mm
14 51405F/ 51405F 1 mm 25 mm 27 mm 60 mm 60 mm 24 mm
14 51405/ 51405 1 mm 25 mm 27 mm 60 mm 60 mm 24 mm
15 51106F/ 51106F 0.6 mm 30 mm 32 mm 47 mm 47 mm 11 mm
15 51106M/ 51106M 0.6 mm 30 mm 32 mm 47 mm 47 mm 11 mm
15 51106/P4/ 51106/P4 0.6 mm 30 mm 32 mm 47 mm 47 mm 11 mm
15 51106/ 51106 0.6 mm 30 mm 32 mm 47 mm 47 mm 11 mm
16 51206/P4/ 51206/P4 0.6 mm 30 mm 32 mm 52 mm 52 mm 16 mm
16 51206F/ 51206F 0.6 mm 30 mm 32 mm 52 mm 52 mm 16 mm
16 51206M/ 51206M 0.6 mm 30 mm 32 mm 52 mm 52 mm 16 mm
16 51206/ 51206 0.6 mm 30 mm 32 mm 52 mm 52 mm 16 mm
17 51306/ 51306 1 mm 30 mm 32 mm 60 mm 60 mm 21 mm
17 51306M/ 51306M 1 mm 30 mm 32 mm 60 mm 60 mm 21 mm
17 51306/P4/ 51306/P4 1 mm 30 mm 32 mm 60 mm 60 mm 21 mm
17 51306F/ 51306F 1 mm 30 mm 32 mm 60 mm 60 mm 21 mm
18 51406/P4/ 51406/P4 1 mm 30 mm 32 mm 70 mm 70 mm 28 mm
18 51406M/ 51406M 1 mm 30 mm 32 mm 70 mm 70 mm 28 mm
18 51406F/ 51406F 1 mm 30 mm 32 mm 70 mm 70 mm 28 mm
18 51406/ 51406 1 mm 30 mm 32 mm 70 mm 70 mm 28 mm
19 51107/P4/ 51107/P4 0.6 mm 35 mm 37 mm 52 mm 52 mm 12 mm
19 51107/ 51107 0.6 mm 35 mm 37 mm 52 mm 52 mm 12 mm
19 51107M/ 51107M 0.6 mm 35 mm 37 mm 52 mm 52 mm 12 mm
19 51107F/ 51107F 0.6 mm 35 mm 37 mm 52 mm 52 mm 12 mm
20 51207/P4/ 51207/P4 1 mm 35 mm 37 mm 62 mm 62 mm 18 mm
20 51207M/ 51207M 1 mm 35 mm 37 mm 62 mm 62 mm 18 mm
20 51207F/ 51207F 1 mm 35 mm 37 mm 62 mm 62 mm 18 mm
20 51207/ 51207 1 mm 35 mm 37 mm 62 mm 62 mm 18 mm
21 51307/ 51307 1 mm 35 mm 37 mm 68 mm 68 mm 24 mm
21 51307F/ 51307F 1 mm 35 mm 37 mm 68 mm 68 mm 24 mm
21 51307M/ 51307M 1 mm 35 mm 37 mm 68 mm 68 mm 24 mm
21 51307/P4/ 51307/P4 1 mm 35 mm 37 mm 68 mm 68 mm 24 mm
22 51407/ 51407 1.1 mm 35 mm 37 mm 80 mm 80 mm 32 mm
22 51407F/ 51407F 1.1 mm 35 mm 37 mm 80 mm 80 mm 32 mm
22 51407M/ 51407M 1.1 mm 35 mm 37 mm 80 mm 80 mm 32 mm
22 51407/P4/ 51407/P4 1.1 mm 35 mm 37 mm 80 mm 80 mm 32 mm
23 51108/P4/ 51108/P4 0.6 mm 40 mm 42 mm 60 mm 60 mm 13 mm
23 51108F/ 51108F 0.6 mm 40 mm 42 mm 60 mm 60 mm 13 mm
23 51108M/ 51108M 0.6 mm 40 mm 42 mm 60 mm 60 mm 13 mm
23 51108/ 51108 0.6 mm 40 mm 42 mm 60 mm 60 mm 13 mm
24 51208M/ 51208M 1 mm 40 mm 42 mm 68 mm 68 mm 19 mm
24 51208/P4/ 51208/P4 1 mm 40 mm 42 mm 68 mm 68 mm 19 mm
24 51208F/ 51208F 1 mm 40 mm 42 mm 68 mm 68 mm 19 mm
24 51208/ 51208 1 mm 40 mm 42 mm 68 mm 68 mm 19 mm
25 51308F/ 51308F 1 mm 40 mm 42 mm 78 mm 78 mm 26 mm
25 51308/P4/ 51308/P4 1 mm 40 mm 42 mm 78 mm 78 mm 26 mm
25 51308M/ 51308M 1 mm 40 mm 42 mm 78 mm 78 mm 26 mm
25 51308/ 51308 1 mm 40 mm 42 mm 78 mm 78 mm 26 mm

Особенности и преимущества однонаправленных упорных шарикоподшипников QIBR

Однонаправленные упорные шарикоподшипники QIBR имеют множество отличительных особенностей и преимуществ, которые имеют решающее значение в различных отраслях промышленности, в основном включая:

1. Однонаправленная грузоподъемность

Однонаправленные упорные шарикоподшипники QIBR разработаны для восприятия больших осевых нагрузок в одном направлении, что делает их идеальными для применения в условиях, требующих опоры только с одной стороны.

2. Низкое трение

Шарики качения в однонаправленных упорных шарикоподшипниках QIBR обладают относительно низким коэффициентом трения, что повышает эффективность оборудования.

3. Высокая точность

Высококачественные однонаправленные упорные шарикоподшипники QIBR обеспечивают плавное вращение и отличную грузоподъемность.

4. Простота установки

Однонаправленные упорные шарикоподшипники QIBR просты в установке и обслуживании, особенно в тех случаях, когда требуется восприятие однонаправленных осевых нагрузок.

Улучшение характеристик и решения для однонаправленных упорных шарикоподшипников QIBR

1. Улучшенная конструкция сепаратора

Сепаратор поддерживает шарики и обеспечивает их правильную центровку. Оптимизация конструкции сепаратора улучшает рабочие характеристики подшипника. В однонаправленных упорных шарикоподшипниках QIBR используются сепараторы из высокопрочных материалов с низким коэффициентом трения (таких как PTFE или нейлон) для снижения трения и повышения эффективности вращения.

2. Оптимизированная геометрия подшипника

Благодаря увеличению количества шариков без увеличения размера подшипника, однонаправленные упорные шарикоподшипники QIBR повышают грузоподъемность и стабильность.

3. Повышенная коррозионная стойкость

В однонаправленных упорных шарикоподшипниках QIBR используются коррозионностойкие материалы из нержавеющей стали (например, AISI 440C) или защитные покрытия (такие как гальванизация или пассивация) для повышения долговечности в жестких условиях эксплуатации.

4. Индивидуальный дизайн

QIBR предлагает индивидуальные решения по размерам для однонаправленных упорных шарикоподшипников, чтобы удовлетворить уникальные требования конкретных применений. Это позволяет расширить стандарты подшипников и предоставить производителям индивидуальные рекомендации для удовлетворения индивидуальных потребностей.

Основные области применения однонаправленных упорных шарикоподшипников QIBR

1. Автомобильная промышленность

Используемые в автомобильных двигателях, особенно в системах трансмиссии и компонентах сцепления, однонаправленные упорные шарикоподшипники QIBR воспринимают осевые силы в одном направлении.

2. Машиностроительные инструменты

Упорные шарикоподшипники QIBR с одним направлением вращения широко используются для восприятия осевых нагрузок в различных обрабатывающих устройствах и системах трансмиссии.

3. Бытовая техника

В стиральных машинах, электровентиляторах и электроинструментах эти подшипники поддерживают вращающиеся компоненты, такие как валы двигателей и лопасти вентиляторов, обеспечивая плавную работу при осевых нагрузках.

4. Машины прессовые

В гидравлических или механических прессах однонаправленные упорные шарикоподшипники QIBR воспринимают осевые нагрузки, возникающие во время работы, обеспечивая точную работу машины.
