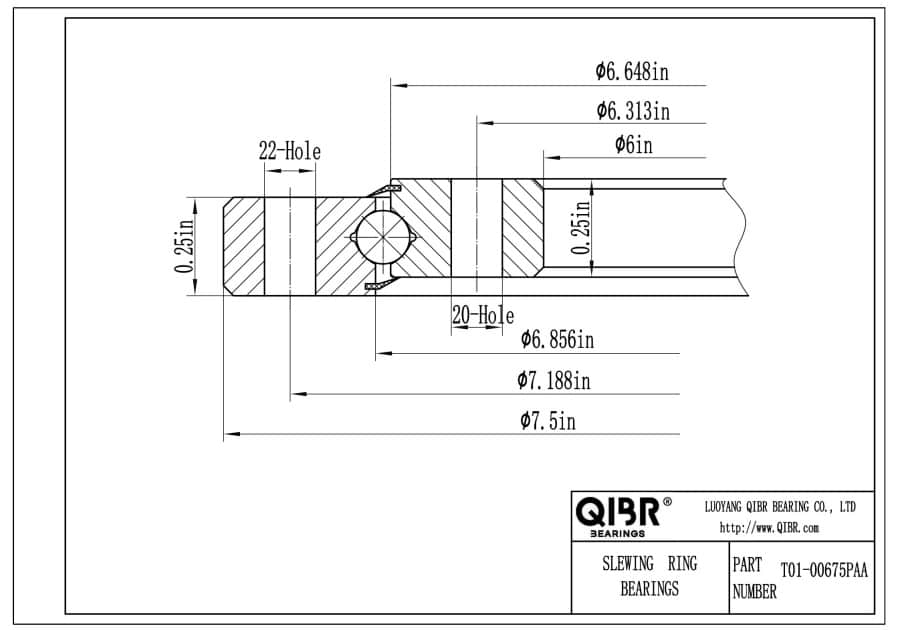

T01-00675PAA
- Внутренний диаметр:
- 6.000 inch
- Наружный диаметр:
- 7.500 inch
- Ширина:
- 0.25 inch
- Масса :
- 1.05 lbs
Мы предложим вам самое подходящее решение.
Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Характеристики
Seris - T01-00675PAA
Описание
T01-00675PAA Особенности и преимущества тонкостенных подшипников
Облегченная конструкция: Оптимизация материалов и конструкции подшипника для снижения веса подшипника, уменьшения занимаемого пространства, облегчения перемещения и установки.
Высокая грузоподъемность: Он может выдерживать осевые, радиальные и опрокидывающие моменты одновременно, подходит для тяжелых условий эксплуатации.
Отличная точность хода: Поддерживают высокую точность при эксплуатации и снижают количество ошибок при работе оборудования.
Эффективное трение: Оптимизация конструкции подшипника минимизирует потери на трение, повышает эффективность передачи энергии и снижает энергопотребление.
Применение: Широко используется в грузоподъемных машинах, машиностроении, транспортном оборудовании, горном оборудовании, металлургическом оборудовании, медицинском оборудовании, судах, военных кораблях, радарах, ветрогенераторах и других областях.
QIBR - T01-00675PAA Оптимизация тонкостенных подшипников
Высокопроизводительные материалы: Материалы подшипника могут быть заменены в соответствии с различными условиями работы, например, нержавеющая сталь, керамика, подшипниковая сталь и другие материалы.
Замена смазки: Нанесение других покрытий, таких как цинкование или никелирование, для повышения коррозионной стойкости и износостойкости и продления срока службы в жестких условиях эксплуатации.
Структурная оптимизация: Оптимизация структуры и геометрии подшипника позволяет снизить концентрацию напряжений и повысить стабильность работы подшипника.
Больше возможностей для индивидуальной настройки: QIBR может проектировать и оптимизировать подшипники в соответствии с требованиями заказчика к нагрузке и рабочим условиям.
QIBR - T01-00675PAA Контроль качества тонкостенных подшипников
Измерение размеров: Использование различных профессиональных высокоточных приборов для измерения различных размеров подшипников, с высочайшей точностью до 0,001 мм.
Точность вращения: Используйте микрометр для измерения небольших дефектов или отклонений на поверхности подшипника, с точностью измерения до 0,001 мм.
Измерение твердости: Используйте твердомер для измерения поверхностной твердости подшипника, с точностью измерения до ±0,5HRC.
Металлографический анализ: Используйте профессиональный металлографический микроскоп для анализа внутренней металлографической структуры металла.
Геометрический допуск: Используйте профилометр для измерения геометрии и относительного положения подшипника.
Мониторинг шума: Используйте виброметр для контроля вибрации во время работы и получения данных о шуме.
Контроль сырья: Закупка стали и деталей у поставщиков, сертифицированных по стандарту ISO 14001, для обеспечения стабильности продукции и содействия устойчивому развитию.
Процесс и Производительность
QIBR - T01-00675PAA Тонкостенные шарикоподшипники: Производственный процесс и показатели эффективности
- Подготовка материалов: Материалы (например, подшипниковая сталь GCr15, нержавеющая сталь, керамика) выбираются в соответствии с требованиями заказчика. Прецизионная распиловка обеспечивает допуск по длине ±0,1 мм. Состав проверяется с помощью спектрометрического анализа, отклонения составляют ≤0,5%.
- Процесс обработки: Черновая обточка удаляет излишки материала, затем следует точная обточка с ЧПУ с допуском размеров ±0,02 мм и точностью угла R канавки ±0,01 мм. Подшипники закаливаются до твердости HRC 58-62, закаливаются в вакуумной печи при температуре 180-200°C в течение 2 часов и подвергаются криогенной обработке для обеспечения стабильности размеров (отклонения ≤0,01%).
- Качество поверхности: Суперфиниширование позволяет достичь шероховатости Ra ≤ 0,05 мкм, что соответствует стандартам точности класса P2 (ABCE 7).
- Чистота: Сборка производится в чистом помещении класса 6 по ISO с использованием полностью синтетической аэрокосмической смазки.
- Контроль готовой продукции:
- Геометрическая точность измеряется с помощью КИМ Zeiss PRISMO Ultra (согласно ISO 10360), с пространственной точностью 0,6 + L/600 мкм.
- Микроструктура материала анализируется с помощью металлургического микроскопа (разрешение: 0,15 мкм).
- Вспомогательные системы и технологическое оборудование: Вакуумное науглероживание обеспечивает равномерность науглероженного слоя ≤ ±0,03 мм, что повышает усталостную прочность.
QIBR T01-00675PAA Тонкостенные шарикоподшипники - НИОКР и применение
- Криогенные подшипники:
- Материал: Керамика из нитрида кремния или специальная композитная нержавеющая сталь
- Смазка: Наносмазка на основе PFPE
- Рабочая температура: от -200°C до +300°C
- Применение: Двигательные установки космических аппаратов, сверхпроводящее оборудование
- Подшипники вакуумного класса:
- Самосмазывающийся сепаратор: PEEK с покрытием MoS₂
- Скорость газовыделения: <1×10-⁷ Торр-Л/с/см²
- Применение: Оборудование для производства полупроводников, роботизированные манипуляторы космических станций
- Встраиваемые сенсорные подшипники:
- Интегрированные микросенсоры MEMS с беспроводной передачей энергии
- Эффективность сбора энергии: ≥80%
- Алгоритмы диагностики неисправностей в реальном времени
- Применения: Мониторинг главного вала ветряной турбины, ступицы колес высокоскоростных поездов
- Подшипники специального назначения:
- Высокотемпературные, криогенные и ударопрочные тонкостенные подшипники
- Применение: Искусственные суставы, хирургические роботы
- Ультрачистые подшипники:
- Разработаны для чистых помещений без пыли
- Подшипники с высокой жесткостью и низким уровнем шума:
- Повышенная точность перемещения для шарнирных подшипников
- Подшипники с функциональными покрытиями:
- Индивидуальная обработка поверхностей для обеспечения специальных характеристик
- Подшипники для труднообрабатываемых материалов:
- Индивидуальные решения для сложных требований к материалам
Как производитель подшипников качения, мы специализируемся на производстве прецизионных подшипников класса ABCE 7 P4 и ABCE 9 P2 для высокоскоростных и тяжелонагруженных применений. Наш опыт гарантирует оптимальные решения, соответствующие вашим потребностям.
Что означают буквы префикса для материалов тонкостенных шарикоподшипников?
Префиксы обозначения материала зависят от бренда. Например, KAYDON (США) T01-00675PAA:
- A = AISI 52100 сталь и одинарное PTFE уплотнение
- B = AISI 52100 сталь и двойные PTFE уплотнения
- D = AISI 52100 сталь и одинарный металлическая шайба
- E = AISI 52100 сталь и двойные металлические шайбы
- F = AISI 52100 сталь и одинарное уплотнение из нитрильного каучука
- G = AISI 52100 сталь и двойные уплотнения из нитрильного каучука
- H = AISI 52100 сталь и одинарное уплотнение из нитрильного каучука
- J = AISI 52100 сталь и двойные уплотнения из нитрильного каучука
- K = AISI 52100 сталь, без уплотнений
- L = сталь AISI 52100 и двойные уплотнения
- M = сталь M-50, без уплотнений
- N = сталь AISI 52100, без уплотнений
- P = сталь AISI 17-4PH и керамические шарики
- Q = сталь AISI 52100, без шайбы/без уплотнений
- S = нержавеющая сталь AISI 440C, без уплотнений
- T = нержавеющая сталь AISI 440C и одинарное уплотнение PTFE
- U = нержавеющая сталь AISI 440C и двойные уплотнения PTFE
- V = нержавеющая сталь AISI 440C и двойные металлические шайбы
- W = нержавеющая сталь AISI 440C и двойные уплотнения из нитрильной резины
- X = сталь AISI 52100 и керамические шарики
- Y = нержавеющая сталь AISI 440C и керамические шарики
Что означают буквы префикса для размеров тонкостенных подшипников?
Префиксы размеров зависят от бренда. Например, KAYDON (США) T01-00675PAA:
- A = 0.187x0.187 in или 0.250×0.250 in
- B = 0.312×0.312 in
- C = 0.375×0.375 in
- D = 0.500×0.500 in
- E = 0.625×0.625 in
- F = 0.750×0.750 in
- G = 1.000×1.000 in
- H = 0.187×0.250 in или 0.250×0.312 in
- I = 0.312×0.375 in
- J = 0.375×0.437 in
- K = 0.500×0.578 in
- L = 0.625×0.727 in
- M = 0.750×0.875 in
- N = 1.000×1.187 in
- S = 0.187×0.312 in или 0.250×0.375 in
- T = 0.312×0.437 in
- U = 0.375×0.500 in
- V = 0.500×0.656 in
- W = 0.625×0.828 in
- X = 0.750×1.000 in
- Y = 1.000×1.375 in
Что означают буквы суффикса для типов тонкостенных подшипников?
Суффиксы типов подшипников зависят от бренда. Например, KAYDON (США) T01-00675PAA:
- A = Одинарный радиально-упорный шарикоподшипник
- B = Спаренный комплект «спина к спине»
- C = Радиальный шарикоподшипник
- F = Спаренный комплект «лицом к лицу»
- T = Спаренный комплект «тандем»
- U = Универсальная компановка
- X = Шарикоподшипник с четырехточечным контактом
What Do the Suffix Letters for Thin-Section Bearing Cages Mean?
Суффиксы сепараторов зависят от бренда. Например, KAYDON (США) T01-00675PAA:
- C = Неметаллический композит, разъемный, "защелкивающийся"
- D = Ламинированный фенол, цельный, "защелкивающийся"
- E = Латунь, разъемный, "защелкивающийся"
- F = Полный комплект (без сепаратора)
- G = Нейлон, цельный, круглые окна
- H = Ламинированный фенол, цельный, круглые окна
- J = Нейлоновый ленточный сепаратор, круглые окна
- K = Ламинированный фенол, клепаный из двух частей
- L = Нейлон, цельный "защелкивающийся"
- M = Дорожка стальной проволоки, сформированная полоса, "защелкивающийся" (один шар на лузу)
- P = Стандартная форма, "защелкивающийся"
- Q = PEEK, цельный, круглые окна
- R = Стандартное кольцо, круглые окна
- S = Со спиральной пружиной
- T = Кольцо из нержавеющей стали, "защелкивающееся"
- U = Кольцо из нержавеющей стали, с круглым окном
- V = Кольцо из латуни, "защелкивающееся"
- W = Дорожка из стальной проволоки, лента, "защелкивающаяся"
- X = PEEK, цельный, круглые окна
- Y = Кольцо из латуни, круглые окна
- Z = Распорные кольца/блоки/шары
Что означают цифры суффикса точности?
Уровень точности зависит от бренда. Например, KAYDON (США) {$ модель $}:
- 0 = KAYDON Класс 1 (≈ABEC 1F)
- 1 = KAYDON Класс 1, допуск на биение торца Класс 4
- 2 = KAYDON Класс 1, допуск на биение торца Класс 6
- 3 = KAYDON Класс 3 (≈ABEC 3F)
- 4 = KAYDON Класс 4 (≈ABEC 5F)
- 6 = KAYDON Класс 6 (≈ABEC 7F)
Что означают буквы суффикса внутренней посадки?
Суффиксы внутренней посадки зависят от бренда. Например, KAYDON (США) T01-00675PAA:
- A = Зазор 0.0000–0.0005 in
- B = Зазор 0.0000–0.0010 in
- C = Зазор 0.0005–0.0010 in
- D = Зазор 0.0005–0.0015 in
- E = Зазор 0.0010–0.0020 in
- F = Зазор 0.0015–0.0025 in
- G = Зазор 0.0020–0.0030 in
- H = Зазор 0.0030–0.0040 in
- I = Зазор 0.0040–0.0050 in
- J = Зазор 0.0050–0.0060 in
- K = Преднатяг 0.0000–0.0005 in
- L = Преднатяг 0.0000–0.0010 in
- M = Преднатяг 0.0005–0.0010 in
- N = Преднатяг 0.0005–0.0015 in
- P = Преднатяг 0.0010–0.0020 in
- Q = Преднатяг 0.0010–0.0015 in
- R = Преднатяг 0.0015–0.0025 in
- S = Преднатяг 0.0020–0.0030 in
Особенности и преимущества

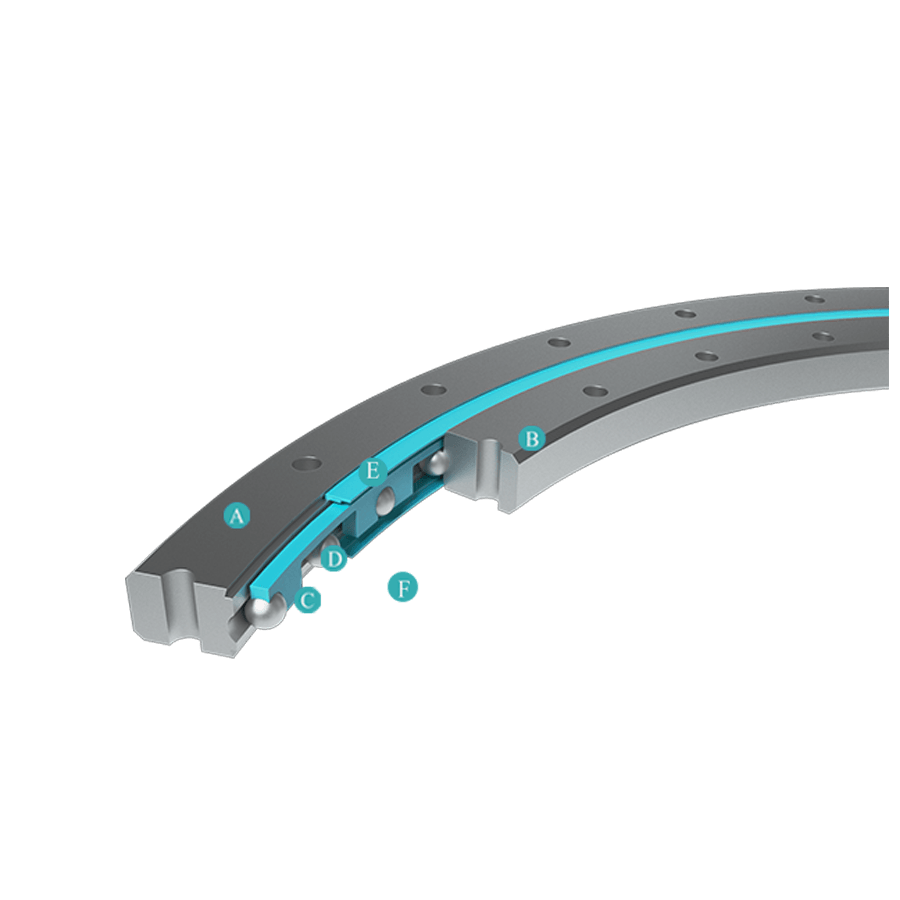

Тонкостенные подшипники серии Reali-Slim TT имеют усовершенствованную радиальную конструкцию с шариками четырехточечного контакта. Они имеют один ряд шариков, дугообразные дорожки качения и латунные прокладки и обладают низким моментом трения. Этот подшипник способен выдерживать радиальные, осевые и моментные нагрузки. После смазки он может работать, просто установив подшипник на монтажную поверхность и затянув монтажные винты. Как правило, они бывают трех типов: с внутренним зацеплением, с внешним зацеплением, также может быть использована конструкция без зацепления.
