Тонкостенный шарикоподшипник с покрытием Endurakote-тип C

Тонкостенные кольцевые подшипники обладают высокой точностью, очень тихой работой и большой грузоподъемностью. Чтобы получить низкий момент трения, высокую жесткость и хорошую точность вращения подшипника, используется стальной шарик с малым наружным диаметром. Использование полых валов обеспечивает легкость и компактность. Тонкостенный подшипник реализует чрезвычайно тонкую секцию подшипника, также реализована миниатюризация продукта, легкий вес. Разнообразие продукции расширяет диапазон ее использования. Тонкостенные подшипники серии 6700,6800 имеют различные формы пылезащитных крышек, с фланцами, из нержавеющей стали, широкие и т.д. , разнообразие полное.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Бренд

QIBR/OEM/Neutral

Материал

52100、100Cr6、SUJ2

Упаковка

QIBR/Standard Industrial Package/OEM

Внутренний диаметр

25.40000~761.99492mm

Наружный диаметр

34.93008~787.40762mm

Применения

Aerospace Industry, Robotics, Medical Devices, Semiconductor Manufacturing Equipment, Optical Equipment, Industrial Machinery, Automotive, etc

QIBR Model Selection

Filters

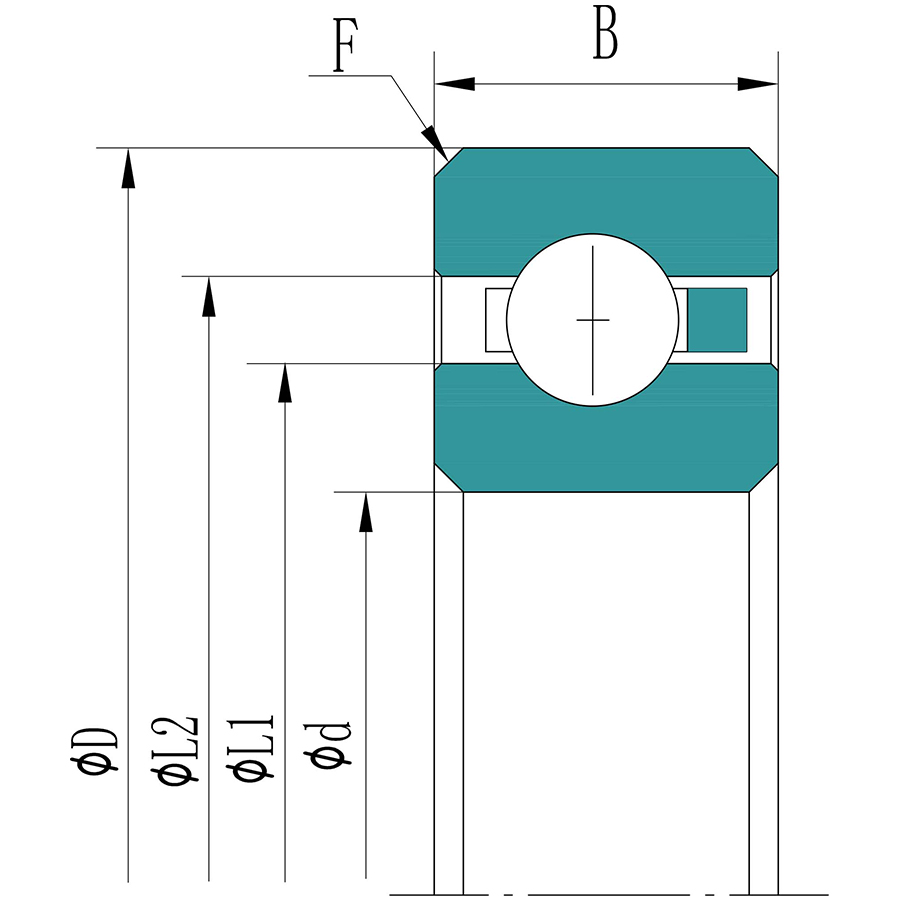

Внутренний диаметр (d)

Наружный диаметр внутреннего кольца (L1)

Наружный диаметр внутреннего кольца (L2)

Вес

Наружный диаметр (D)

Ширина (B)

NO.	Product Number	Внутренний диаметр (d)	Наружный диаметр внутреннего кольца (L1)	Наружный диаметр внутреннего кольца (L2)	Вес	Наружный диаметр (D)	Ширина (B)
1	NAA10CL0	1.0000 inch	1.140 inch	1.235 inch	0.026 lbs	1.3752 inch	0.1875 inch
1	NAA10CL6	1.0000 inch	1.140 inch	1.235 inch	0.026 lbs	1.3752 inch	0.1875 inch
2	NAA15CL0	1.5000 inch	1.640 inch	1.735 inch	0.039 lbs	1.8752 inch	0.1875 inch
2	NAA15CL6	1.5000 inch	1.640 inch	1.735 inch	0.039 lbs	1.8752 inch	0.1875 inch
3	NAA17CL0	1.7500 inch	1.890 inch	1.985 inch	0.045 lbs	2.1252 inch	0.1875 inch
3	NAA17CL6	1.7500 inch	1.890 inch	1.985 inch	0.045 lbs	2.1252 inch	0.1875 inch
4	NA020CP0	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CP0M	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CD0	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CL0	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CP0A	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CP0K	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CP0L	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CP6	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CL6	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
4	NA020CD6	2.0000 inch	2.186 inch	2.314 inch	0.10 lbs	2.5002 inch	0.250 inch
5	NA025CP0	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CP0M	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CD0	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CL0	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CP0A	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CP0K	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CP0L	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CP6	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CL6	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
5	NA025CD6	2.5000 inch	2.686 inch	2.814 inch	0.13 lbs	3.0002 inch	0.250 inch
6	NA030CP0	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CP0M	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CD0	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CL0	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CP0A	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CP0K	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CP0L	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CP6	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CL6	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
6	NA030CD6	3.186 inch	3.314 inch	0.15 lbs	3.0000 inch	3.5002 inch	0.250 inch
7	NA035CP0	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CP0M	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CD0	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CL0	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CP0A	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CP0K	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CP0L	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CP6	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CL6	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
7	NA035CD6	3.5000 inch	3.686 inch	3.814 inch	0.18 lbs	4.0002 inch	0.250 inch
8	NA040CP0M	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CD0	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CL0	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CP0	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CP0A	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CP0K	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CP0L	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CP6	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CL6	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
8	NA040CD6	3.9998 inch	4.186 inch	4.314 inch	0.19 lbs	4.5003 inch	0.250 inch
9	NA042CP0M	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CD0	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CL0	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CP0A	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CP0	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CP0K	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CP0L	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CP6	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CL6	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
9	NA042CD6	4.2498 inch	4.436 inch	4.564(in)	0.20 lbs	4.7503 inch	0.250 inch
10	NA045CP0	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CP0M	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CD0	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CL0	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CP0A	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CP0K	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CP0L	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CP6	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CL6	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
10	NA045CD6	4.4998 inch	4.686 inch	4.814 inch	0.22 lbs	5.0003 inch	0.250 inch
11	NA047CP6	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CP0M	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CD0	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CL0	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CP0	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CP0A	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CP0K	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CP0L	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CL6	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
11	NA047CD6	4.7498 inch	4.936 inch	5.064 inch	0.23 lbs	5.2503 inch	0.250 inch
12	NA050CP0	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CP0M	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CD0	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CL0	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CP6	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CP0A	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CP0K	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CP0L	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CL6	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
12	NA050CD6	4.9998 inch	5.186 inch	5.314 inch	0.24 lbs	5.5003 inch	0.250 inch
13	NA055CP0	5.4998 inch	5.686 inch	5.814 inch	0.25 lbs	6.0003 inch	0.250 inch
13	NA055CP0M	5.4998 inch	5.686 inch	5.814 inch	0.25 lbs	6.0003 inch	0.250 inch
13	NA055CD0	5.4998 inch	5.686 inch	5.814 inch	0.25 lbs	6.0003 inch	0.250 inch
13	NA055CL0	5.4998 inch	5.686 inch	5.814 inch	0.25 lbs	6.0003 inch	0.250 inch

Преимущества QIBR серии тонкостенных шарикоподшипников с покрытием Endurakote - тип C

QIBR Серия тонкостенных шарикоподшипников с покрытием - тип C обладает множеством существенных характеристик и преимуществ, которые позволяют решить ключевые проблемы в различных областях, в основном отраженные в следующих аспектах. Его самое большое преимущество заключается в том, что он может использовать подшипники из обычных материалов (таких как AISI 52100 и т.д.) для экономичного преобразования их в износостойкие и коррозионностойкие подшипники.

1. QIBR Серия тонкостенных шарикоподшипников с покрытием - открытый тип C обладает характеристиками высокой жесткости и высокой несущей способности

QIBR Серия тонкостенных шарикоподшипников с покрытием - открытый тип C, эта серия подшипников разработана для облегчения веса, и открытые подшипники типа C могут по-прежнему обеспечивать хорошую жесткость и грузоподъемность, подходящие для применения при высоких нагрузках и высокоскоростных операциях.

2. QIBR Серия тонкостенных шарикоподшипников с покрытием - открытый тип C с низким коэффициентом трения и высокой эффективностью

QIBR Серия тонкостенных шарикоподшипников с покрытием - открытого типа C снижает момент трения в подшипнике и подходит для использования с низкими требованиями к крутящему моменту, повышая общую эффективность работы оборудования.

3. QIBR Серия тонкостенных шарикоподшипников с покрытием - открытый тип C Индивидуальные услуги

QIBR Серия тонкостенных шарикоподшипников с покрытием - открытого типа C обычно предоставляют услуги по индивидуальному заказу, что позволяет проектировать подшипники в соответствии с конкретными потребностями, удовлетворять специальные требования и условия эксплуатации.

Улучшение характеристик и решение для QIBR серии тонкостенных шарикоподшипников с покрытием - открытый тип C

1. Эффективное улучшение свойств материала и повышение высокой несущей способности

Тонкостенные шарикоподшипники с покрытием - подшипники открытого типа C улучшают твердость поверхности и свойства материала с помощью вакуумной термообработки и других процессов, повышая грузоподъемность и срок службы подшипника. Конструкция тонкостенных шарикоподшипников с покрытием серии - Открытый тип C позволяет использовать больше шариков, обеспечивая более высокую грузоподъемность. Например, использование тонкостенной конструкции позволяет снизить расход материала и повысить экономичность при сохранении прочности.

2. Низкие характеристики трения

Тонкостенные шарикоподшипники с покрытием серии - тип C, открытая конструкция подшипников этой серии снижает момент трения и повышает общую эффективность работы подшипников, что делает их пригодными для применения в условиях, требующих низкого крутящего момента. Эта характеристика особенно важна при работе на высоких скоростях, помогая снизить энергопотребление оборудования и продлить срок его службы.

3. Повышение точности изготовления и грузоподъемности

При производстве серии тонкостенных шарикоподшипников с покрытием - открытый тип C используется передовое зарубежное технологическое оборудование и технологии, такие как прецизионное шлифование, сверхпрецизионное шлифование и т.д., что позволяет повысить геометрическую точность внутренних и наружных колец и шариков, уменьшить погрешности обработки и тем самым повысить точность вращения и эксплуатационную стабильность подшипника.

4. Серия тонкостенных шарикоподшипников с покрытием - открытый тип C. Для изготовления подшипников используется высокоэффективный материал AISI440C, который позволяет значительно повысить их твердость и грузоподъемность, что делает их пригодными для применения в условиях высоких нагрузок.

5.Персонализация

Мы предлагаем индивидуальные конструктивные размерные решения для удовлетворения специфических требований к рабочим характеристикам серии шарикоподшипников с покрытием - тип C в различных случаях. Этот метод не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.

Таким образом, оптимизация материалов, точность изготовления, индивидуальный дизайн и другие меры позволяют значительно улучшить характеристики серии тонкостенных шарикоподшипников с покрытием - тип C для удовлетворения все более жестких требований к применению.

Основное применение QIBR серии тонкостенных шарикоподшипников с покрытием - открытый тип C

Медицинское оборудование

Тонкостенные подшипники с покрытием типа C обеспечивают стабильность и долговечность высокоточных медицинских инструментов при длительном использовании.

Бытовые электроприборы

Тонкостенные подшипники с покрытием типа C используются для повышения долговечности и надежности таких бытовых приборов, как стиральные машины и холодильники.

Аэрокосмическая промышленность

Тонкостенные подшипники с покрытием типа С способны выдерживать экстремальные температуры и высокие нагрузки и используются в авиационных двигателях и других компонентах самолетов.

Автомобильная промышленность

Тонкостенные подшипники с покрытием типа C широко используются в автомобильных двигателях, трансмиссиях, системах рулевого управления и колесных подшипниках для повышения износостойкости и увеличения срока службы.
