Стандартный однорядный сферический роликоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Внутренний диаметр кольца

30mm-1700mm

Наружный диаметр кольца

55mm-2180mm

Вес

0.2kg-3800kg

Материал

52100/100Cr6/SUJ2

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Crushers, screens, conveyors, rolling mills, continuous casting machines, paper machines, wind turbines, cranes, forklifts, concrete mixers, excavators, bulldozers, generators

Стандартный однорядный сферический роликоподшипник

Filters

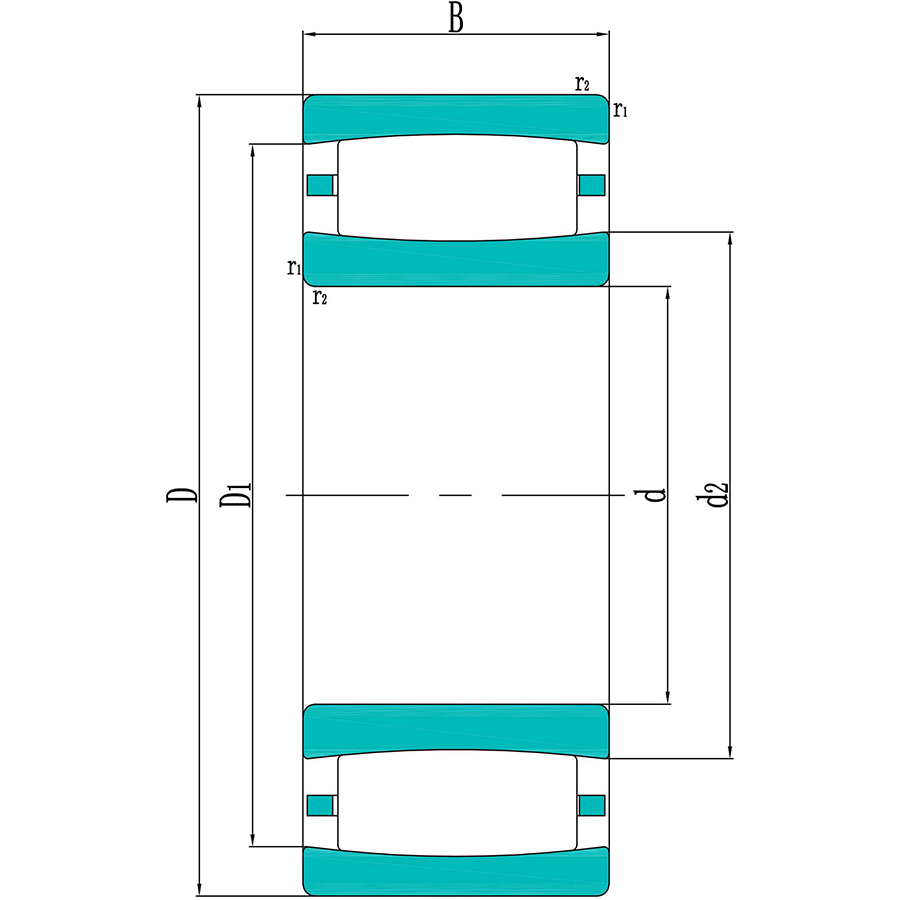

NO. Product Product Number Внутренний диаметр (d) Наружный диаметр (D) Габаритная ширина (B) Вес
1 C C 6006 V 30 mm 55 mm 45 mm 0.49 kg
2 C C 2206 TN9 30 mm 62 mm 20 mm 0.28 kg
3 C C 2206 V 30 mm 62 mm 20 mm 0.29 kg
4 C C 2207 TN9 35 mm 72 mm 23 mm 0.44 kg
5 C C 2207 V 35 mm 72 mm 23 mm 0.46 kg
6 C C 4908 V 40 mm 62 mm 22 mm 0.25 kg
7 C C 2208 TN9 40 mm 80 mm 23 mm 0.51 kg
8 C C 2208 V 40 mm 80 mm 23 mm 0.53 kg
9 C C 6909 V 45 mm 68 mm 40 mm 0.53 kg
10 C C 2209 TN9 45 mm 85 mm 23 mm 0.56 kg
11 C C 2209 V 45 mm 85 mm 23 mm 0.58 kg
12 C C 4910 V 50 mm 72 mm 22 mm 0.29 kg
13 C C 6910 V 50 mm 72 mm 40 mm 0.54 kg
14 C C 4010 TN9 50 mm 80 mm 30 mm 0.55 kg
15 C C 4010 V 50 mm 80 mm 30 mm 0.58 kg
16 C C 2210 TN9 50 mm 90 mm 23 mm 0.6 kg
17 C C 2210 V 50 mm 90 mm 23 mm 0.63 kg
18 C C 6911 V 55 mm 80 mm 45 mm 0.78 kg
19 C C 2211 TN9 55 mm 100 mm 25 mm 0.8 kg
20 C C 2211 V 55 mm 100 mm 25 mm 0.82 kg
21 C C 6912-2NSV 60 mm 85 mm 45 mm 0.83 kg
22 C C 6912 V 60 mm 85 mm 45 mm 0.83 kg
23 C C 2212 TN9 60 mm 110 mm 28 mm 1.1 kg
24 C C 2212 V 60 mm 110 mm 28 mm 1.15 kg
25 C C 4013-2CS5V/GEM9 65 mm 100 mm 35 mm 1.05 kg
26 C C 2213 TN9 65 mm 120 mm 31 mm 1.45 kg
27 C C 2213 V 65 mm 120 mm 31 mm 1.5 kg
28 C C 2214 TN9 70 mm 125 mm 31 mm 1.5 kg
29 C C 2214 V 70 mm 125 mm 31 mm 1.55 kg
30 C C 2314 70 mm 150 mm 51 mm 4.3 kg
31 C C 5915-2CS5V/GEM9 75 mm 105 mm 40 mm 3.9 kg
32 C C 5915 V 75 mm 105 mm 40 mm 1.1 kg
33 C C 6915-2CS5V/GEM9 75 mm 105 mm 54 mm 1.4 kg
34 C C 6915 V/VE240 75 mm 105 mm 54 mm 1.4 kg
35 C C 4015 V 75 mm 115 mm 40 mm 1.6 kg
36 C C 2215 75 mm 130 mm 31 mm 1.6 kg
37 C C 2215 V 75 mm 130 mm 31 mm 1.65 kg
38 C C 2315 75 mm 160 mm 55 mm 5.3 kg
39 C C 2216 80 mm 140 mm 33 mm 2.05 kg
40 C C 2216 V 80 mm 140 mm 33 mm 2.15 kg
41 C C 2316 80 mm 170 mm 58 mm 6.3 kg
42 C C 2217 85 mm 150 mm 36 mm 2.65 kg
43 C C 2317 85 mm 180 mm 60 mm 7.4 kg
44 C C 5918 MB 90 mm 125 mm 46 mm 1.75 kg
45 C C 5918-2CS5V/GEM9 90 mm 125 mm 46 mm 1.75 kg
46 C C 5918 V 90 mm 125 mm 46 mm 1.75 kg
47 C C 2218 90 mm 160 mm 40 mm 3.3 kg
48 C C 2318 90 mm 190 mm 64 mm 8.65 kg
49 C C 2319 95 mm 200 mm 67 mm 10 kg
50 C C 4020 V 100 mm 150 mm 50 mm 3.05 kg
51 C C 5020 V 100 mm 150 mm 67 mm 4.3 kg
52 C C 3120 V 100 mm 165 mm 52 mm 4.45 kg
53 C C 4120-2CS5V/GEM9 100 mm 165 mm 65 mm 5.2 kg
54 C C 4120 V/VE240 100 mm 165 mm 65 mm 5.3 kg
55 C C 2220 100 mm 180 mm 46 mm 4.95 kg
56 C C 2320 100 mm 215 mm 73 mm 12.5 kg
57 C C 4022-2CS5V/GEM9 110 mm 170 mm 60 mm 4.6 kg
58 C C 4022 MB 110 mm 170 mm 60 mm 5.3 kg
59 C C 4022 V 110 mm 170 mm 60 mm 5.2 kg
60 C C 4122-2CS5V/GEM9 110 mm 180 mm 69 mm 6.6 kg
61 C C 4122 V 110 mm 180 mm 69 mm 7.1 kg
62 C C 2222 110 mm 200 mm 53 mm 7 kg
63 C C 2206 KTN9 30 mm 62 mm 20 mm 0.28 kg
64 C C 2207 KTN9 35 mm 72 mm 23 mm 0.44 kg
65 C C 2208 KTN9 40 mm 80 mm 23 mm 0.51 kg
66 C C 2209 KTN9 45 mm 85 mm 23 mm 0.56 kg
67 C C 2210 KTN9 50 mm 90 mm 23 mm 0.6 kg
68 C C 2211 KTN9 55 mm 100 mm 25 mm 0.8 kg
69 C C 2211 KV 55 mm 100 mm 25 mm 0.82 kg
70 C C 2212 KTN9 60 mm 110 mm 28 mm 1.1 kg
71 C C 2212 KV 60 mm 110 mm 28 mm 1.15 kg
72 C C 2213 KTN9 65 mm 120 mm 31 mm 1.45 kg
73 C C 2213 KV 65 mm 120 mm 31 mm 1.5 kg
74 C C 2214 KTN9 70 mm 125 mm 31 mm 1.5 kg
75 C C 2314 K 70 mm 150 mm 51 mm 4.3 kg
76 C C 2215 K 75 mm 130 mm 31 mm 1.6 kg
77 C C 2215 KV 75 mm 130 mm 31 mm 1.65 kg
78 C C 2315 K 75 mm 160 mm 55 mm 5.3 kg
79 C C 2216 K 80 mm 140 mm 33 mm 2.05 kg
80 C C 2216 KV 80 mm 140 mm 33 mm 2.15 kg
81 C C 2316 K 80 mm 170 mm 58 mm 6.3 kg
82 C C 2217 K 85 mm 150 mm 36 mm 2.65 kg
83 C C 2317 K 85 mm 180 mm 60 mm 7.4 kg
84 C C 2218 K 90 mm 160 mm 40 mm 3.3 kg
85 C C 2318 K 90 mm 190 mm 64 mm 8.65 kg
86 C C 2319 K 95 mm 200 mm 67 mm 10 kg
87 C C 2220 K 100 mm 180 mm 46 mm 4.95 kg
88 C C 2320 K 100 mm 215 mm 73 mm 12.5 kg
89 C C 2222 K 110 mm 200 mm 53 mm 7 kg
90 C C 3024 V 120 mm 180 mm 46 mm 4.1 kg
91 C C 4024-2CS5V/GEM9 120 mm 180 mm 60 mm 5.1 kg
92 C C 4024 V/VE240 120 mm 180 mm 60 mm 5.05 kg
93 C C 4024 V 120 mm 180 mm 60 mm 5.55 kg
94 C C 4124 V 120 mm 200 mm 80 mm 10 kg
95 C C 3224 120 mm 215 mm 76 mm 12 kg
96 C C 4026-2CS5V/GEM9 130 mm 200 mm 69 mm 7.5 kg
97 C C 4026 130 mm 200 mm 69 mm 7.85 kg
98 C C 4026 V 130 mm 200 mm 69 mm 8.15 kg
99 C C 4126-2CS5V/GEM9 130 mm 210 mm 80 mm 10.5 kg
100 C C 2226 130 mm 230 mm 64 mm 11.5 kg

Особенности и преимущества однорядных стандартных сферических роликовых подшипников QIBR

Однорядные стандартные сферические роликоподшипники QIBR решают множество ключевых проблем в различных областях, в основном отраженных в следующих аспектах:

1. Способность к самоустановке

Дорожки качения внутреннего и наружного колец однорядных сферических роликовых подшипников изогнуты, и подшипники обладают функцией самоустановки, то есть они могут автоматически компенсировать угловое отклонение, вызванное изгибом вала или ошибками установки.

2. Сильная несущая способность

Ролики сферических роликоподшипников цилиндрические или слегка наклонные, с большой поверхностью контакта, и могут выдерживать большие радиальные нагрузки. Благодаря большому количеству роликов они обладают повышенной грузоподъемностью, особенно в условиях высоких нагрузок и сильных ударов.

3. Подходит для жестких условий эксплуатации

Этот тип подшипников часто используется в жестких условиях, таких как высокая температура, высокая скорость и большая нагрузка, и может надежно работать в тяжелых условиях эксплуатации.

4. Простота установки

По сравнению с другими типами роликовых подшипников, однорядные сферические роликоподшипники могут упростить требования к установке и снизить риск выхода подшипника из строя из-за ошибок при установке благодаря функции самоцентрирования.

Улучшение характеристик и решения для однорядного стандартного сферического роликового подшипника QIBR

1. Оптимизация смазки

Выберите подходящее смазочное масло или консистентную смазку, а также сделайте соответствующие добавки и смеси для снижения трения и повышения износостойкости. Использование синтетических смазочных материалов или наносмазок может значительно повысить эффективность и срок службы подшипников.

2. Процесс термообработки:

Оптимизируйте процесс термообработки, чтобы обеспечить наилучшее состояние твердости и вязкости материала подшипника, а также повысить его усталостную прочность и износостойкость.

3. Улучшение качества тел качения

Уменьшите трение и износ, улучшив качество поверхности и твердость тел качения. Использование высокоточных тел качения (например, керамики) может значительно улучшить эксплуатационные характеристики подшипника.

4. Оптимизация конструкции сепаратора

 Используйте более оптимизированную конструкцию сепаратора, например, высокотемпературные и коррозионностойкие материалы и конструкции, чтобы повысить долговечность сепаратора и стабильность подшипника.

Основные области применения однорядных стандартных сферических роликовых подшипников QIBR

1.Горное оборудование

Такое оборудование, как дробилки, конвейеры, шаровые мельницы и другое, из-за суровых условий работы и больших нагрузок, однорядные сферические роликовые подшипники могут обеспечить высокую грузоподъемность и избежать отказов, вызванных ошибками при установке.

2.Металлургическое оборудование

Однорядные сферические роликоподшипники могут эффективно выдерживать большие нагрузки и удары, возникающие в металлургическом производстве, например, оборудование прокатных станов и роликовые столы на металлургических заводах.

3.Гидрогенераторные установки

Подшипники крупного энергетического оборудования, такого как турбины и генераторы. Поскольку энергетическое оборудование должно выдерживать большие нагрузки и длительную эксплуатацию, однорядные сферические роликовые подшипники обладают хорошей самоцентрируемостью и подходят для данного типа оборудования.

4.Судостроительная промышленность

Однорядные сферические роликовые подшипники часто используются в ключевых частях кораблей благодаря своей отличной грузоподъемности и долговечности в валах руля, трансмиссии и других частях кораблей.
