Однорядный сферический роликоподшипник с выемной втулкой

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Inner ring diameter

35mm-950mm

Outer ring diameter

80mm-1580mm

Вес

1.3kg-3950kg

Материал

52100/100Cr6/SUJ2

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard Industrial Package/OEM

Применения

Conveyor, crushers, screens, cranes, forklifts, tractors, locomotives, railcars, freight trains, wind turbine, rolling mills, continuous casting machines

Однорядный сферический роликоподшипник с выемной втулкой

Filters

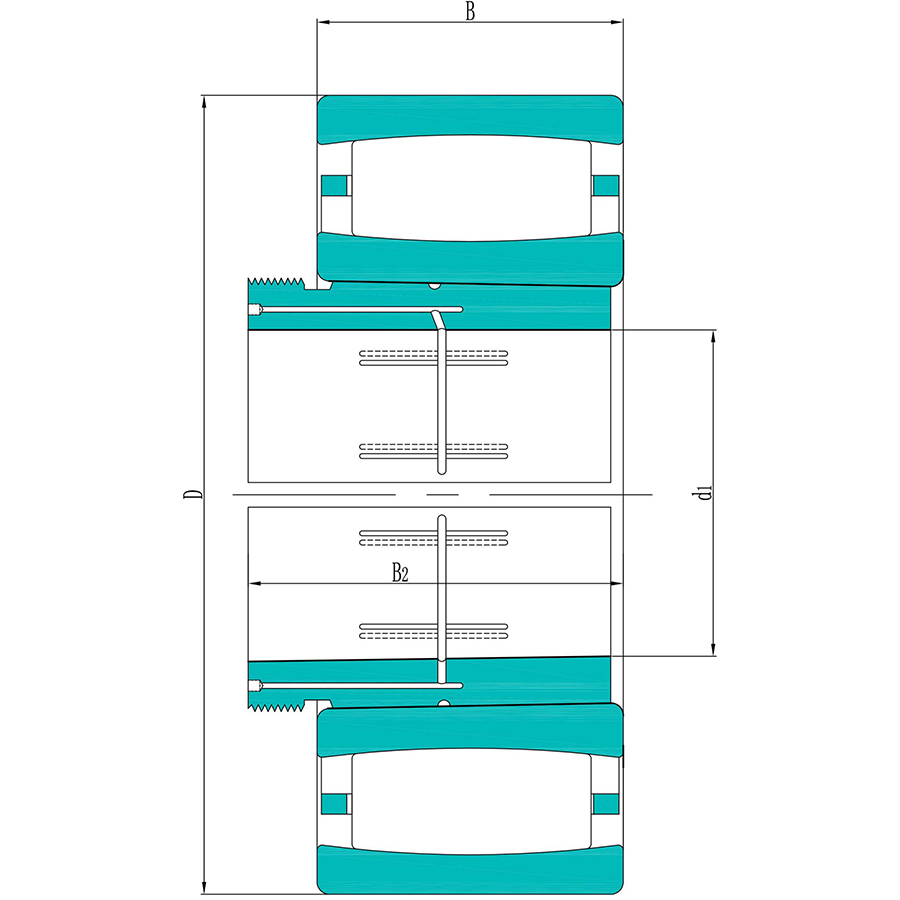

NO. Product Product Number Базовая динамическая нагрузка Внутренний диаметр (d1) Наружный диаметр (D) Габаритная ширина (B) Вес Выдвижная втулка
1 C C 2208 KTN9+AH 308 90 KN 35 mm 80 mm 23 mm 0.59 kg AH 308
2 C C 2209 KTN9+AH 309 93 KN 40 mm 85 mm 23 mm 0.67 kg AH 309
3 C C 2210 KTN9+AHX 310 98 KN 45 mm 90 mm 23 mm 0.72 kg AHX 310
4 C C 2211 KTN9+AHX 311 116 KN 50 mm 100 mm 25 mm 0.95 kg AHX 311
5 C C 2212 KTN9+AHX 312 143 KN 55 mm 110 mm 28 mm 1.3 kg AHX 312
6 C C 2213 KTN9+AH 313 G 180 KN 60 mm 120 mm 31 mm 1.6 kg AH 313 G
7 C C 2214 KTN9+AH 314 G 186 KN 65 mm 125 mm 31 mm 1.7 kg AH 314 G
8 C C 2314 K+AHX 2314 G 405 KN 65 mm 150 mm 51 mm 4.65 kg AHX 2314 G
9 C C 2215 K+AH 315 G 196 KN 70 mm 130 mm 31 mm 1.9 kg AH 315 G
10 C C 2315 K+AHX 2315 G 425 KN 70 mm 160 mm 55 mm 5.65 kg AHX 2315 G
11 C C 2216 K+AH 316 220 KN 75 mm 140 mm 33 mm 2.35 kg AH 316
12 C C 2316 K+AHX 2316 510 KN 75 mm 170 mm 58 mm 6.75 kg AHX 2316
13 C C 2217 K+AHX 317 275 KN 80 mm 150 mm 36 mm 3 kg AHX 317
14 C C 2317 K+AHX 2317 540 KN 80 mm 180 mm 60 mm 7.9 kg AHX 2317
15 C C 2218 K+AHX 318 325 KN 85 mm 160 mm 40 mm 3.75 kg AHX 318
16 C C 2318 K+AHX 2318 610 KN 85 mm 190 mm 64 mm 9 kg AHX 2318
17 C C 2319 K+AHX 2319 610 KN 90 mm 200 mm 67 mm 11 kg AHX 2319
18 C C 2220 K+AHX 320 415 KN 95 mm 180 mm 46 mm 5.3 kg AHX 320
19 C C 2320 K+AHX 2320 800 KN 95 mm 215 mm 73 mm 13.5 kg AHX 2320
20 C C 2222 K+AHX 3122 530 KN 105 mm 200 mm 53 mm 7.65 kg AHX 3122
21 C C 3224 K+AHX 3224 G 750 KN 115 mm 215 mm 76 mm 13 kg AHX 3224 G
22 C C 4026 K30+AH 24026 620 KN 125 mm 200 mm 69 mm 8.7 kg AH 24026
23 C C 2226 K+AHX 3126 735 KN 125 mm 230 mm 64 mm 12 kg AHX 3126
24 C C 2228 K+AHX 3128 830 KN 135 mm 250 mm 68 mm 15.5 kg AHX 3128
25 C C 3130 K+AHX 3130 G 880 KN 145 mm 250 mm 80 mm 16.5 kg AHX 3130 G
26 C C 2230 K+AHX 3130 G 980 KN 145 mm 270 mm 73 mm 19 kg AHX 3130 G
27 C C 4032 K30+AH 24032 765 KN 150 mm 240 mm 80 mm 14.5 kg AH 24032
28 C C 3132 K+AH 3132 G 1000 KN 150 mm 270 mm 86 mm 23 kg AH 3132 G
29 C C 3232 K+AH 3232 G 1370 KN 150 mm 290 mm 104 mm 31 kg AH 3232 G
30 C C 2234 K+AH 3134 G 1270 KN 160 mm 310 mm 86 mm 31 kg AH 3134 G
31 C C 3036 K+AH 3036 880 KN 170 mm 280 mm 74 mm 19 kg AH 3036
32 C C 3136 K+AH 3136 G 1250 KN 170 mm 300 mm 96 mm 30 kg AH 3136 G
33 C C 3236 K+AH 3236 G 1530 KN 170 mm 320 mm 112 mm 41.5 kg AH 3236 G
34 C C 3038 K+AH 3038 G 930 KN 180 mm 290 mm 75 mm 20.5 kg AH 3038 G
35 C C 2238 K+AH 2238 G 1370 KN 180 mm 340 mm 92 mm 38 kg AH 2238 G
36 C C 3040 K+AH 3040 G 1120 KN 190 mm 310 mm 82 mm 25.5 kg AH 3040 G
37 C C 3140 K+AH 3140 1600 KN 190 mm 340 mm 112 mm 45.5 kg AH 3140
38 C C 3044 K+AOH 3044 G 1320 KN 200 mm 340 mm 90 mm 36 kg AOH 3044 G
39 C C 3144 K+AOH 3144 1900 KN 200 mm 370 mm 120 mm 60 kg AOH 3144
40 C C 2244 K+AOH 2244 2000 KN 200 mm 400 mm 108 mm 65.5 kg AOH 2244
41 C C 3048 K+AOH 3048 1340 KN 220 mm 360 mm 92 mm 39.5 kg AOH 3048
42 C C 3148 K+AOH 3148 2320 KN 220 mm 400 mm 128 mm 75 kg AOH 3148
43 C C 3052 K+AOH 3052 1760 KN 240 mm 400 mm 104 mm 55.5 kg AOH 3052
44 C C 3152 K+AOH 3152 G 2650 KN 240 mm 440 mm 144 mm 102 kg AOH 3152 G
45 C C 3056 K+AOH 3056 1860 KN 260 mm 420 mm 106 mm 61 kg AOH 3056
46 C C 3156 K+AOH 3156 G 2850 KN 260 mm 460 mm 146 mm 110 kg AOH 3156 G
47 C C 3060 KM+AOH 3060 2160 KN 280 mm 460 mm 118 mm 84 kg AOH 3060
48 C C 4060 K30M+AOH 24060 G 2900 KN 280 mm 460 mm 160 mm 110 kg AOH 24060 G
49 C C 3160 K+AOH 3160 G 3250 KN 280 mm 500 mm 160 mm 140 kg AOH 3160 G
50 C C 3064 KM+AOH 3064 G 2280 KN 300 mm 480 mm 121 mm 93 kg AOH 3064 G
51 C C 3164 KM+AOH 3164 G 4150 KN 300 mm 540 mm 176 mm 185 kg AOH 3164 G
52 C C 3068 KM+AOH 3068 G 2900 KN 320 mm 520 mm 133 mm 120 kg AOH 3068 G
53 C C 3168 KM+AOH 3168 G 4900 KN 320 mm 580 mm 190 mm 230 kg AOH 3168 G
54 C C 3072 KM+AOH 3072 G 2900 KN 340 mm 540 mm 134 mm 125 kg AOH 3072 G
55 C C 3172 KM+AOH 3172 G 5000 KN 340 mm 600 mm 192 mm 245 kg AOH 3172 G
56 C C 3076 KM+AOH 3076 G 3000 KN 360 mm 560 mm 135 mm 130 kg AOH 3076 G
57 C C 3080 KM+AOH 3080 G 3650 KN 380 mm 600 mm 148 mm 165 kg AOH 3080 G
58 C C 3180 KM+AOH 3180 G 4800 KN 380 mm 650 mm 200 mm 310 kg AOH 3180 G
59 C C 3084 KM+AOH 3084 G 3800 KN 400 mm 620 mm 150 mm 175 kg AOH 3084 G
60 C C 3184 KM+AOH 3184 G 6000 KN 400 mm 700 mm 224 mm 380 kg AOH 3184 G
61 C C 3092 KM+AOHX 3092 G 4000 KN 440 mm 680 mm 163 mm 230 kg AOHX 3092 G
62 C C 3192 KM+AOHX 3192 G 6800 KN 440 mm 760 mm 240 mm 480 kg AOHX 3192 G
63 C C 3096 KM+AOHX 3096 G 4050 KN 460 mm 700 mm 165 mm 245 kg AOHX 3096 G
64 C C 31/500 KM+AOHX 31/500 G 7500 KN 480 mm 830 mm 264 mm 615 kg AOHX 31/500 G
65 C C 30/530 KM+AOH 30/530 5100 KN 500 mm 780 mm 185 mm 355 kg AOH 30/530
66 C C 31/530 KM+AOH 31/530 8800 KN 500 mm 870 mm 272 mm 720 kg AOH 31/530
67 C C 30/560 KM+AOHX 30/560 5600 KN 530 mm 820 mm 195 mm 415 kg AOHX 30/560
68 C C 30/600 KM+AOHX 30/600 6300 KN 570 mm 870 mm 200 mm 460 kg AOHX 30/600
69 C C 30/630 KM+AOH 30/630 6800 KN 600 mm 920 mm 212 mm 555 kg AOH 30/630
70 C C 30/670 KM+AOH 30/670 8150 KN 630 mm 980 mm 230 mm 705 kg AOH 30/670
71 C C 30/710 KM+AOHX 30/710 8800 KN 670 mm 1030 mm 236 mm 780 kg AOHX 30/710
72 C C 40/710 K30M+AOH 240/710 G 10600 KN 670 mm 1030 mm 315 mm 1010 kg AOH 240/710 G
73 C C 2211 KV+AHX 311 132 KN 50 mm 100 mm 25 mm 0.97 kg AHX 311
74 C C 2212 KV+AHX 312 166 KN 55 mm 110 mm 28 mm 1.35 kg AHX 312
75 C C 2213 KV+AH 313 G 204 KN 60 mm 120 mm 31 mm 1.7 kg AH 313 G
76 C C 2215 KV+AH 315 G 220 KN 70 mm 130 mm 31 mm 1.95 kg AH 315 G
77 C C 2216 KV+AH 316 255 KN 75 mm 140 mm 33 mm 2.45 kg AH 316
78 C C 4024 K30V/VE240+AH 24024 430 KN 115 mm 180 mm 60 mm 5.65 kg AH 24024
79 C C 4024 K30V+AH 24024 530 KN 115 mm 180 mm 60 mm 6.2 kg AH 24024
80 C C 4026 K30V+AH 24026 720 KN 125 mm 200 mm 69 mm 8.9 kg AH 24026
81 C C 2326 K/VE240+AHX 2326 G 980 KN 125 mm 280 mm 93 mm 29 kg AHX 2326 G
82 C C 4028 K30V+AH 24028 750 KN 135 mm 210 mm 69 mm 9.5 kg AH 24028
83 C C 3030 KV+AHX 3030 585 KN 145 mm 225 mm 56 mm 8.9 kg AHX 3030
84 C C 4030 K30V+AH 24030 780 KN 145 mm 225 mm 75 mm 11.5 kg AH 24030
85 C C 4032 K30V+AH 24032 915 KN 150 mm 240 mm 80 mm 15 kg AH 24032
86 C C 4034 K30V+AH 24034 1140 KN 160 mm 260 mm 90 mm 20 kg AH 24034
87 C C 3138 KV+AH 3138 G 1700 KN 180 mm 320 mm 104 mm 39 kg AH 3138 G
88 C C 4044 K30V+AOH 24044 1930 KN 200 mm 340 mm 118 mm 48 kg AOH 24044
89 C C 3176 KMB+AOH 3176 G 4400 KN 360 mm 620 mm 194 mm 260 kg AOH 3176 G
90 C C 3088 KMB+AOHX 3088 G 3750 KN 420 mm 650 mm 157 mm 215 kg AOHX 3088 G
91 C C 3188 KMB+AOHX 3188 G 6700 KN 420 mm 720 mm 226 mm 405 kg AOHX 3188 G
92 C C 4188 K30MB+AOH 24188 7500 KN 420 mm 720 mm 280 mm 510 kg AOH 24188
93 C C 4192 K30MB+AOH 24192 8650 KN 440 mm 760 mm 300 mm 621 kg AOH 24192
94 C C 3196 KMB+AOHX 3196 G 6950 KN 460 mm 790 mm 248 mm 545 kg AOHX 3196 G
95 C C 41/560 K30MB+AOH 241/560 G 10400 KN 530 mm 920 mm 355 mm 989 kg AOH 241/560 G
96 C C 31/600 KMB+AOHX 31/600 10200 KN 570 mm 980 mm 300 mm 990 kg AOHX 31/600
97 C C 41/600 K30MB+AOHX 241/600 12900 KN 570 mm 980 mm 375 mm 1270 kg AOHX 241/600
98 C C 31/630 KMB+AOH 31/630 11800 KN 600 mm 1030 mm 315 mm 1180 kg AOH 31/630
99 C C 31/670 KMB+AOHX 31/670 11800 KN 630 mm 1090 mm 336 mm 1410 kg AOHX 31/670
100 C C 31/710 KMB+AOHX 31/710 13400 KN 670 mm 1150 mm 345 mm 1600 kg AOHX 31/710

Особенности и преимущества однорядных сферических роликовых подшипников QIBR с выемной втулкой

Однорядные сферические роликоподшипники QIBR с выемной втулкой решили множество ключевых проблем в различных областях, в основном отраженных в следующих аспектах:

1. Способность к самоустановке

Дорожки качения внутреннего и наружного колец однорядных сферических роликовых подшипников с выемной втулкой изогнуты, и подшипники обладают функцией самоустановки, то есть они могут автоматически компенсировать угловое отклонение, вызванное изгибом вала или ошибкой при установке. Это особенно подходит для применений с низкими требованиями к точности установки.

2. Высокая несущая способность

Ролики однорядных сферических роликоподшипников с выкатными втулками имеют цилиндрическую или слегка наклонную форму, большую поверхность контакта и способны выдерживать большие радиальные нагрузки. Благодаря большому количеству роликов подшипник обладает повышенной грузоподъемностью, особенно в условиях высоких нагрузок и сильных ударов.

3. Подходит для жестких условий эксплуатации

Этот тип подшипников часто используется в жестких условиях, таких как высокая температура, высокая скорость и большая нагрузка, и может надежно работать в суровых условиях эксплуатации.

4. Простота установки и демонтажа

Конструкция отводной втулки облегчает установку и демонтаж подшипника с вала. При установке наружная поверхность втулки плотно прилегает к внутреннему кольцу подшипника. При необходимости демонтажа втулку можно сдвинуть наружу с помощью болтов, чтобы подшипник можно было плавно снять с вала.

Улучшение характеристик и решение проблемы однорядного сферического роликового подшипника QIBR с выемной втулкой

1. Оптимизация смазки

Выберите подходящее смазочное масло или консистентную смазку и сделайте соответствующие добавки и смеси для снижения трения и повышения износостойкости. Использование синтетических смазочных материалов или наносмазок может значительно повысить эффективность и срок службы подшипников.

2. Процесс термообработки

 Оптимизируйте процесс термообработки, чтобы обеспечить оптимальное состояние твердости и вязкости материала подшипника, а также повысить его усталостную прочность и износостойкость.

3. Улучшение качества тел качения

 Уменьшите трение и износ, улучшив качество поверхности и твердость тел качения. Использование высокоточных тел качения (например, керамики) может значительно улучшить эксплуатационные характеристики подшипника.

4. Оптимизация конструкции сепаратора

 Использование более оптимизированной конструкции сепаратора, например, использование высокотемпературных и коррозионностойких материалов и конструкций для повышения долговечности сепаратора и стабильности подшипника.

Основные области применения однорядных сферических роликовых подшипников QIBR с выемными втулками

1.Горное оборудование

В таких машинах, как дробилки, конвейеры, шаровые мельницы и другое оборудование, из-за суровых условий работы и больших нагрузок, сферические роликовые подшипники могут обеспечить высокую грузоподъемность и избежать отказов, вызванных ошибками при установке.

2. Металлургическое оборудование

Такие как оборудование прокатных станов и роликовые столы на сталелитейных заводах, сферические роликовые подшипники могут эффективно выдерживать большие нагрузки и удары, возникающие в металлургическом производстве.

3. Гидравлические генераторные установки

Подшипники крупного энергетического оборудования, такого как турбины и генераторы. Поскольку энергетическое оборудование должно выдерживать большие нагрузки и длительную эксплуатацию, сферические роликовые подшипники обладают хорошей самоцентрируемостью и подходят для этого типа оборудования.

4.Горное и строительное оборудование

Используемые в тяжелом оборудовании, таком как гусеничные краны и экскаваторы, эти машины должны выдерживать ударные нагрузки и сложные условия работы, а однорядные сферические роликоподшипники с выемной втулкой помогают оборудованию поддерживать стабильную работу.
