Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

134

Трехрядный роликовый поворотный подшипник с внутренним зубчатым венцом отлично подходит для различных применений в тяжелой технике, включая экскаваторы с ковшом, колесные краны, морские краны, портовые краны, ходовые столы для расплавленной стали и крупнотоннажные автокраны. Этот тип подшипников рассчитан на значительные осевые и радиальные нагрузки, обеспечивая при этом точное управление вращением, что делает его незаменимым в отраслях, требующих прочной работы и надежности в сложных условиях эксплуатации. Конфигурация внутреннего зацепления повышает эффективность работы и обеспечивает плавную передачу мощности, способствуя оптимальной производительности и долговечности в сложных промышленных условиях.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Inner diameter

120mm-8000mm

Outer diameter

280mm-8000mm

Вес

20kg-8000kg

Structures

Outer Ring, Inner Ring, Spacer, Rolling element, Seal

Brand

QIBR/OEM/Neutral

Package

Standard Export Package

Материал

42CrMo, 50Mn, or Stainless Steel

Применения

Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

QIBR Model Selection

Filters

Глубина (L)

Тип шестерни

Внутренний диаметр (d)

Наружный диаметр (D)

Общая высота (H)

Диаметр наконечника (da)

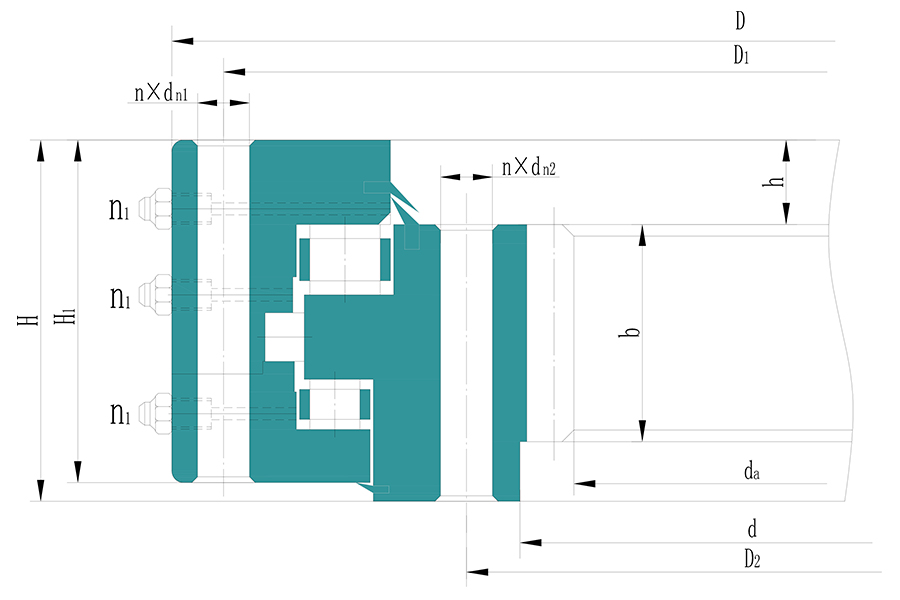

NO.	Product Number	Глубина (L)	Тип шестерни	Внутренний диаметр (d)	Наружный диаметр (D)	Общая высота (H)	Диаметр наконечника (da)
1	134.25.500	32 mm	Internal Gear	366 mm	634 mm	148 mm	338.4 mm
2	134.25.560	32 mm	Internal Gear	426 mm	694 mm	148 mm	398.4 mm
3	134.25.630	32 mm	Internal Gear	496 mm	764 mm	148 mm	459.2 mm
4	134.25.710	32 mm	Internal Gear	576 mm	844 mm	148 mm	539.2 mm
5	134.32.800	40 mm	Internal Gear	636 mm	964 mm	182 mm	594 mm
6	134.32.900	40 mm	Internal Gear	736 mm	1064 mm	182 mm	694 mm
7	134.32.1000	40 mm	Internal Gear	836 mm	1164 mm	182 mm	784.8 mm
8	134.32.1120	40 mm	Internal Gear	956 mm	1284 mm	182 mm	904.8 mm
9	134.40.1250	48 mm	Internal Gear	1055 mm	1445 mm	220 mm	985.6 mm
10	134.40.1400	48 mm	Internal Gear	1205 mm	1595 mm	220 mm	1139.6 mm
11	134.40.1600	48 mm	Internal Gear	1405 mm	1795 mm	220 mm	1334.4 mm
12	134.40.1800	48 mm	Internal Gear	1605 mm	1995 mm	220 mm	1526.4 mm
13	134.45.2000	60 mm	Internal Gear	1779 mm	2221 mm	231 mm	1699.2 mm
14	134.45.2240	60 mm	Internal Gear	2019 mm	2461 mm	231 mm	1933.2 mm
15	134.45.2000	60 mm	Internal Gear	2279 mm	2721 mm	231 mm	2188 mm
16	134.45.2800	60 mm	Internal Gear	2579 mm	3021 mm	231 mm	2488 mm
17	134.50.3150	84 mm	Internal Gear	2868 mm	3432 mm	270 mm	2758.8 mm
18	134.50.3550	84 mm	Internal Gear	3268 mm	3832 mm	270 mm	3154.8 mm
19	134.50.4000	84 mm	Internal Gear	3718 mm	4282 mm	270 mm	3610 mm
20	134.50.4500	84 mm	Internal Gear	4218 mm	4782 mm	270 mm	4110 mm

Особенности и преимущества трехрядных цилиндрических роликовых поворотных подшипников QIBR серии 134

Трехрядный цилиндрический роликовый поворотный подшипник QIBR серии 134 имеет множество существенных особенностей и преимуществ, которые в основном отражены в следующих аспектах:

1.Трехрядный цилиндрический роликовый поворотный подшипник QIBR серии 134 обладает высокой несущей способностью.

Большой модуль внутренних зубьев трехрядного цилиндрического роликового опорно-поворотного устройства QIBR серии 134 позволяет создавать большую касательную силу на поверхности зубьев, что делает его пригодным для ситуаций, когда он может выдерживать большие нагрузки и ударные нагрузки.

2. Трехрядный цилиндрический роликовый поворотный подшипник QIBR серии 134 обладает хорошей стабильностью и долгим сроком службы.

Трехрядный цилиндрический роликовый поворотный подшипник QIBR серии 134 использует три ряда роликов для восприятия нагрузки. Подшипник обладает повышенной рабочей стабильностью, повышает надежность оборудования и увеличивает срок службы.

3.Трехрядный цилиндрический роликовый поворотный подшипник QIBR серии 134 обладает эффективной передаточной способностью

Конструкция внутренних зубьев трехрядных цилиндрических роликовых опорно-поворотных устройств QIBR серии 134 позволяет напрямую соединять их с системой зубчатого привода, что обеспечивает эффективную передачу мощности. Это позволяет отказаться от дополнительных компонентов передачи, таких как цепи или ремни, что снижает механический износ и требования к техническому обслуживанию.

4.Индивидуальные услуги трехрядных цилиндрических роликовых поворотных подшипников QIBR серии 134

QIBR трехрядный цилиндрический роликовый поворотный подшипник 134 серии может предоставлять индивидуальные услуги и может проектировать подшипники в соответствии с конкретными потребностями, чтобы удовлетворить специальные требования и условия эксплуатации различных отраслей промышленности.

Улучшение характеристик и решение проблемы трехрядных цилиндрических роликовых опорно-поворотных подшипников QIBR серии 134

1. Улучшение характеристик материала подшипника

В трехрядных цилиндрических роликовых поворотных подшипниках QIBR серии 134 могут использоваться такие материалы, как изоляционные блоки, устойчивые к высоким температурам, для улучшения несущей способности и срока службы подшипника.

2. Повышение точности вращения подшипника

При производстве трехрядного цилиндрического роликового опорно-поворотного подшипника QIBR серии 134 используется передовое технологическое оборудование и процессы, такие как обрабатывающие центры и прецизионная термообработка, для повышения геометрической точности внутреннего и наружного колец, уменьшения погрешностей обработки и, таким образом, повышения точности и стабильности вращения подшипника.

3. Сокращение потребности в обслуживании и замене подшипников

Трехрядный цилиндрический роликовый поворотный подшипник QIBR серии 134 имеет уплотнения и отверстия для смазочного масла. Уплотнения предотвращают попадание загрязнений в подшипник и уменьшают утечку смазки; смазочные отверстия удобны для заливки смазки, что продлевает срок службы и снижает затраты на обслуживание и замену.

4. Управление смазкой

В трехрядных цилиндрических роликовых поворотных подшипниках QIBR серии 134 используется высококачественная смазка для повышения термостойкости и коррозионной стойкости, а также для обеспечения стабильности при различных нагрузках и условиях окружающей среды. Составьте план смазки. Обычно рекомендуется смазывать каждые 250 часов, а также корректировать цикл смазки в зависимости от интенсивности эксплуатации.

Короче говоря, оптимизируя материалы, точность изготовления, управление смазкой и другие меры, можно значительно улучшить характеристики трехрядных цилиндрических роликовых поворотных подшипников QIBR серии 134, чтобы удовлетворить все более высокие требования к применению.

Основные области применения трехрядных цилиндрических роликовых поворотных подшипников QIBR серии 134

Строительство

Трехрядные цилиндрические роликовые опорно-поворотные подшипники QIBR серии 134 используются в кранах, экскаваторах и другом строительном оборудовании для обеспечения стабильной поддержки вращения.

Производство

Трехрядные цилиндрические роликовые поворотные подшипники QIBR серии 134 используются для поддержки больших нагрузок и высокоточного вращательного движения в производственных линиях и механическом оборудовании.

Энергетика и горнодобывающая промышленность

Трехрядные цилиндрические роликовые поворотные подшипники QIBR серии 134 используются в ветряных турбинах, системах слежения за солнечными батареями и горном оборудовании, выдерживая сложные нагрузки.

Транспорт и логистика

Трехрядные цилиндрические роликовые поворотные подшипники QIBR серии 134 используются в вилочных погрузчиках и погрузочно-разгрузочном оборудовании для обеспечения плавной работы и эффективного перемещения груза.

Башня ковша

Трехрядные цилиндрические роликовые поворотные подшипники QIBR серии 134 используются в оборудовании башни ковша, чтобы выдерживать огромные радиальные, осевые нагрузки и опрокидывающие моменты.
