Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Вес
20kg-8000kg
Structures
Outer Ring, Inner Ring, Spacer, Rolling element, Seal
Brand
QIBR/OEM/Neutral
Package
Standard Export Package
Материал
42CrMo, 50Mn, or Stainless Steel
Применения
Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

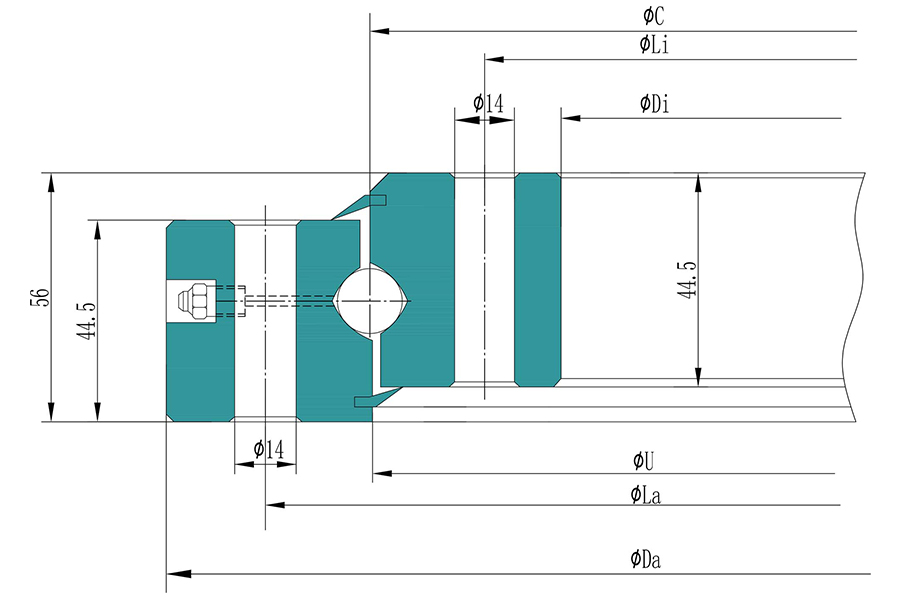

| NO. | Product | Product Number | Наружный диаметр внутреннего кольца (C) | Тип шестерни | Внутренний диаметр (Di) | Внутренний диаметр наружного кольца (U) | Наружный Диаметр (Da) | Вес |
|---|---|---|---|---|---|---|---|---|
|
|
SD.1166.20.00.B | 1092.5 mm | No Gear | 1022 mm | 1095.5 mm | 1166 mm | 77 kg | |
|
|
SD.486.20.00.B | 412.5 mm | No Gear | 342 mm | 415.5 mm | 486 mm | 29 kg | |
|
|
SD.616.20.00.B | 542.5 mm | No Gear | 472 mm | 545.5 mm | 616 mm | 37 kg | |
|
|
SD.716.20.00.B | 642.5 mm | No Gear | 572 mm | 645.5 mm | 716 mm | 44 kg | |
|
|
SD.816.20.00.B | 742.5 mm | No Gear | 672 mm | 745.5 mm | 816 mm | 52 kg | |
|
|
SD.916.20.00.B | 842.5 mm | No Gear | 772 mm | 845.5 mm | 916 mm | 60 kg | |
|
|
SD.1016.20.00.B | 942.5 mm | No Gear | 872 mm | 945.5 mm | 1016 mm | 67 kg |
Особенности и преимущества шариковых опорно-поворотных подшипников QIBR с четырехточечным контактом серии SD.20.B
Поворотные шарикоподшипники QIBR серии SD.20.B с четырехточечным контактом имеют ряд существенных особенностей и преимуществ, которые играют ключевую роль в различных областях, в основном в следующих аспектах:
1. Четырехточечные шарикоподшипники серии QIBR SD.20.B с низким коэффициентом трения
Четырехточечные шарикоподшипники серии QIBR SD.20.B помогают повысить механическую эффективность и снизить энергопотребление благодаря малой площади контакта и низкому коэффициенту трения четырех точек контакта между дорожкой качения и стальным шариком.
2. Четырехточечные шариковые опорно-поворотные подшипники QIBR серии SD.20.B обладают хорошей стабильностью и долгим сроком службы
Благодаря равномерному распределению нагрузки на подшипники серии SD.20.B, повышается стабильность работы, снижается вибрация и шум, улучшается стабильность и надежность работы подшипниковой системы. Оптимизированный угол контакта и распределение нагрузки минимизируют внутренний износ, обеспечивая более длительный срок службы.
3. Четырехточечные шариковые опорно-поворотные подшипники серии SD.20.B
QIBR четырехточечные шариковые опорно-поворотные подшипники серии SD.20.B могут предоставить индивидуальные услуги и разработать подшипники в соответствии с конкретными требованиями, которые могут удовлетворить требования различных отраслей промышленности и условий работы.
Улучшение характеристик и решения для опорно-поворотных подшипников QIBR с четырехточечным контактом шариков серии SD.20.B1. Улучшение свойств материала подшипника
1. Улучшение свойств материала подшипника
Четырехточечные шариковые опорно-поворотные подшипники QIBR серии SD.20.B имеют поверхностное цинковое покрытие и обработаны другими методами для обеспечения превосходной коррозионной стойкости и увеличенного срока службы.
2. Повышение точности вращения подшипников
Четырехточечные шариковые опорно-поворотные подшипники QIBR серии SD.20.B изготавливаются на современном технологическом оборудовании, включая прецизионную термообработку и современные обрабатывающие центры. Эти процессы значительно улучшают геометрическую точность внутреннего и наружного колец, снижают погрешности обработки, повышают точность вращения и стабильность подшипников.
3. Сокращение потребности в обслуживании и замене подшипников
Четырехточечные контактные шариковые поворотные подшипники QIBR серии SD.20.B имеют уплотнения и смазочные отверстия; уплотнения предотвращают попадание загрязнений в подшипники и уменьшают утечку смазки; смазочные отверстия удобны для заливки смазки. Таким образом, срок службы увеличивается, а затраты на обслуживание и замену снижаются.
4. Индивидуальная конструкция
Для различных обстоятельств четырехточечные шариковые поворотные подшипники QIBR серии SD.20.B могут быть изготовлены с индивидуальными размерными решениями для удовлетворения особых требований. Такая конструкция не только обогащает стандарт подшипников, но и демонстрирует наше стремление предоставить производителям практические рекомендации по удовлетворению индивидуальных потребностей пользователей, чтобы они чувствовали, что их обслуживают и ценят.
В целом, благодаря оптимизации материалов, точности изготовления, индивидуальному проектированию и другим мерам, характеристики шариковых опорно-поворотных подшипников QIBR с четырехточечным контактом серии SD.20.B могут быть значительно улучшены, чтобы удовлетворить все более требовательные потребности применения.
Основные области применения опорно-поворотных подшипников QIBR с четырехточечным контактом шариков серии SD.20.B
Станки
Четырехточечные шариковые опорно-поворотные подшипники QIBR серии SD.20.B выдерживают значительные радиальные и осевые нагрузки и опрокидывающие моменты, обеспечивая стабильную опору и высокую скорость работы в шпинделях станков с ЧПУ и поворотных столах.
Ветряные турбины
Четырехточечные шариковые поворотные подшипники QIBR серии SD.20.B используются в поворотном соединении между башней и мотогондолой ветряных турбин, помогая достичь плавного вращения мотогондолы в соответствии с направлением ветра.
Аттракционы
Четырехточечные контактные шариковые опорно-поворотные подшипники QIBR серии SD.20.B используются в каруселях для обеспечения их безопасной и стабильной работы.
Радарные системы
Четырехточечные шариковые поворотные подшипники QIBR серии SD.20.B используются во вращающихся компонентах радарных антенн для обеспечения точного контроля и слежения.
