Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Вес
20kg-8000kg
Structures
Outer Ring, Inner Ring, Spacer, Rolling element, Seal
Brand
QIBR/OEM/Neutral
Package
Standard Export Package
Материал
42CrMo, 50Mn, or Stainless Steel
Применения
Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

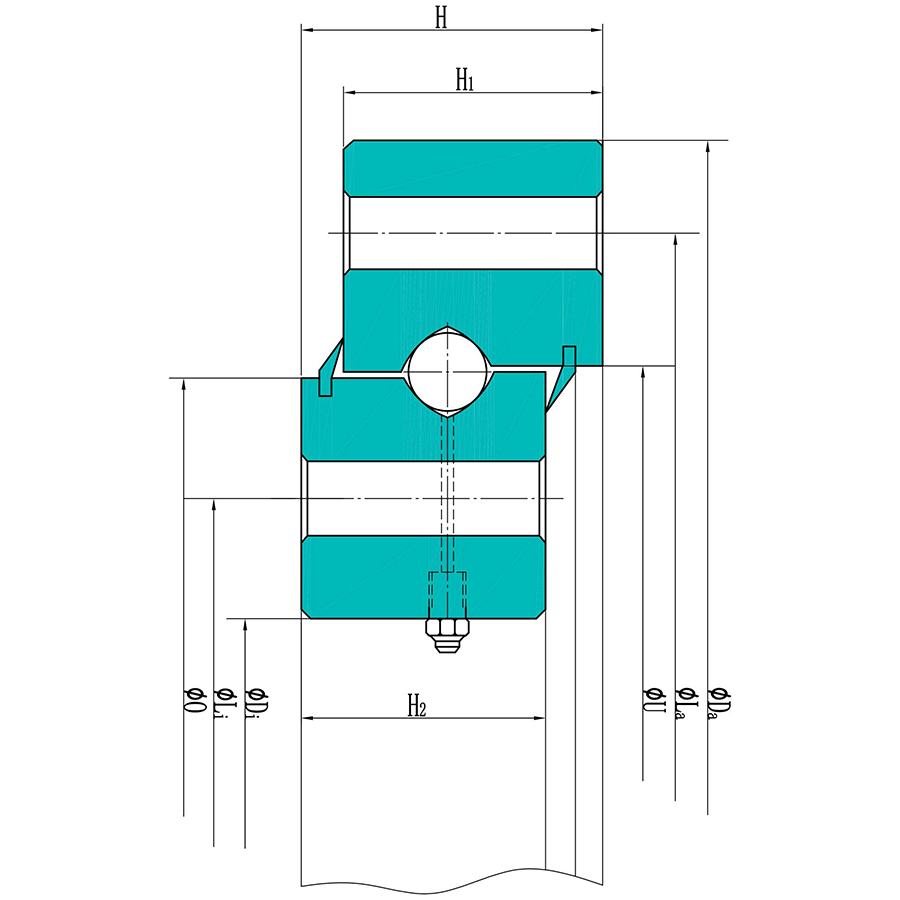

| NO. | Product | Product Number | Тип шестерни | Внутренний диаметр (Di) | Наружный Диаметр (Da) | Общая высота (H) | Вес |
|---|---|---|---|---|---|---|---|
| 1 |
|
KUD00855-025VO15-900-000 | No Gear | 29.72 inch | 37.60 inch | 2.48 inch | 220 lbs |
| 2 |
|
KUD00955-025VO15-900-000 | No Gear | 33.66 inch | 41.54 inch | 2.48 inch | 248.6 lbs |
| 3 |
|
KUD01055-025VO15-900-000 | No Gear | 37.60 inch | 45.47 inch | 2.48 inch | 272.8 lbs |
| 4 |
|
KUD01155-025VO15-900-000 | No Gear | 41.54 inch | 49.41 inch | 2.48 inch | 305.8 lbs |
| 5 |
|
KUD01255-025VO15-900-000 | No Gear | 45.27 inch | 53.35 inch | 2.48 inch | 325.6 lbs |
| 6 |
|
KUD01355-025VO15-900-000 | No Gear | 49.41 inch | 57.28 inch | 2.48 inch | 354.2 lbs |
| 7 |
|
KUD01455-025VO15-900-000 | No Gear | 53.35 inch | 61.22 inch | 2.48 inch | 376.2 lbs |
| 8 |
|
KUD00762-025VO15-900-000 | No Gear | 24.00 inch | 36.00 inch | 3.50 inch | 447 lbs |
| 9 |
|
KUD00914-025VO15-900-000 | No Gear | 30.00 inch | 42.00 inch | 3.50 inch | 521 lbs |
| 10 |
|
KUD01067-025VO15-900-000 | No Gear | 36.00 inch | 48.00 inch | 3.50 inch | 628 lbs |
| 11 |
|
KUD01219-025VO15-900-000 | No Gear | 42.00 inch | 54.00 inch | 3.50 inch | 719 lbs |
| 12 |
|
KUD01372-025VO15-900-000 | No Gear | 48.00 inch | 60.00 inch | 3.50 inch | 809 lbs |
| 13 |
|
KKUD01524-025VO15-900-000 | No Gear | 54.00 inch | 60.00 inch | 3.50 inch | 865 lbs |
| 14 |
|
KUD01500-030VO15-900-000 | No Gear | 54.80 inch | 63.31 inch | 3.31 inch | 563.2 lbs |
| 15 |
|
KUD01600-030VO15-900-000 | No Gear | 58.74 inch | 67.24 inch | 3.31 inch | 602.8 lbs |
| 16 |
|
KUD01700-030VO15-900-000 | No Gear | 62.68 inch | 71.18 inch | 3.31 inch | 640.2 lbs |
| 17 |
|
KUD01800-030VO15-900-000 | No Gear | 66.61 inch | 75.12 inch | 3.31 inch | 679.8 lbs |
| 18 |
|
KUD01900-030VO15-900-000 | No Gear | 70.55 inch | 79.06 inch | 3.31 inch | 712.8 lbs |
| 19 |
|
KUD01650-035VO15-900-000 | No Gear | 59.96 inch | 69.96 inch | 3.7 inch | 818.4 lbs |
| 20 |
|
KUD01750-035VO15-900-000 | No Gear | 63.90 inch | 73.90 inch | 3.7 inch | 873.4 lbs |
| 21 |
|
KUD01850-035VO15-900-000 | No Gear | 67.83 inch | 77.83 inch | 3.7 inch | 926.2 lbs |
| 22 |
|
KUD01950-035VO15-900-000 | No Gear | 71.77 inch | 81.77 inch | 3.7 inch | 970.2 lbs |
| 23 |
|
KUD02050-035VO15-900-000 | No Gear | 75.71 inch | 85.71 inch | 3.7 inch | 1,023 lbs |
| 24 |
|
KUD01800-040VO15-900-000 | No Gear | 65.16 inch | 76.57 inch | 4.09 inch | 1,135.2 lbs |
| 25 |
|
KUD01900-040VO15-900-000 | No Gear | 69.09 inch | 80.51 inch | 4.09 inch | 1,205.6 lbs |
| 26 |
|
KUD02000-040VO15-900-000 | No Gear | 73.03 inch | 84.45 inch | 4.09 inch | 1,256.2 lbs |
| 27 |
|
KUD02100-040VO15-900-000 | No Gear | 76.97 inch | 88.39 inch | 4.09 inch | 1,326.6 lbs |
| 28 |
|
KUD02200-040VO15-900-000 | No Gear | 80.91 inch | 92.32 inch | 4.09 inch | 1,397.0 lbs |
| 29 |
|
KUD01950-045VO15-900-000 | No Gear | 70.43 inch | 83.11 inch | 4.49 inch | 1,513.6 lbs |
| 30 |
|
KUD02050-045VO15-900-000 | No Gear | 74.37 inch | 87.05 inch | 4.49 inch | 1,575.2 lbs |
| 31 |
|
KUD02150-045VO15-900-000 | No Gear | 78.31 inch | 90.98 inch | 4.49 inch | 1,661.0 lbs |
| 32 |
|
KUD02250-045VO15-900-000 | No Gear | 82.24 inch | 94.92 inch | 4.49 inch | 1,733.6 lbs |
| 33 |
|
KUD02350-045VO15-900-000 | No Gear | 86.18 inch | 98.86 inch | 4.49 inch | 1,819.4 lbs |
| 34 |
|
KUD02100-050VO15-900-000 | No Gear | 75.75 inch | 89.61 inch | 4.88 inch | 1,920.6 lbs |
| 35 |
|
KUD02200-050VO15-900-000 | No Gear | 79.69 inch | 93.54 inch | 4.88 inch | 2,008.6 lbs |
| 36 |
|
KUD02300-050VO15-900-000 | No Gear | 83.62 inch | 97.48 inch | 4.88 inch | 2,112.0 lbs |
| 37 |
|
KUD02400-050VO15-900-000 | No Gear | 87.56 inch | 101.42 inch | 4.88 inch | 2,197.8 lbs |
| 38 |
|
KUD02500-050VO15-900-000 | No Gear | 91.50 inch | 105.35 inch | 4.88 inch | 2,301.2 lbs |
Особенности и преимущества опорно-поворотного подшипника QIBR с четырехточечным контактом шариков серии KUD_VO
Четырехточечный шариковый опорно-поворотный подшипник QIBR серии KUD_VO имеет множество существенных особенностей и преимуществ, играющих ключевую роль в различных областях, в основном отраженных в следующих аспектах:
1. Четырехточечный шариковый опорно-поворотный подшипник QIBR серии KUD_VO обладает малым трением
Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VO имеет четыре точки контакта между дорожкой качения и стальным шариком, что приводит к малой площади контакта и низкому трению, что помогает улучшить механическую эффективность и снизить потребление энергии.
2. QIBR шариковый поворотный подшипник с четырехточечным контактом серии KUD_VO имеет хорошую стабильность и долгий срок службы
Четырехточечный шариковый опорно-поворотный подшипник QIBR серии KUD_VO обладает высокой стабильностью работы благодаря равномерному распределению нагрузки, снижает вибрацию и шум системы, повышает плавность и надежность работы. Оптимизированный угол контакта и распределение нагрузки уменьшают внутренний износ подшипника, тем самым продлевая срок его службы.
3. Упрощенная конструкция четырехточечного шарикового опорно-поворотного подшипника QIBR серии KUD_VO
Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VO сам по себе не имеет кольцевой передачи, а использует другие методы передачи движения. Беззубая конструкция снижает потери на передачу и шум и упрощает конструкцию
Улучшение характеристик и решения для четырехточечных шариковых опорно-поворотных подшипников QIBR серии KUD_VO
1. Улучшение характеристик материала подшипника
Для повышения скорости и срока службы подшипников QIBR серии KUD_VO могут использоваться такие материалы, как сепараторы из политетрафторэтилена.
2. Повышение точности вращения подшипника
При производстве четырехточечного шарикового опорно-поворотного подшипника QIBR серии KUD_VO используется передовое технологическое оборудование и процессы, такие как обрабатывающие центры и прецизионная термообработка, для повышения геометрической точности внутреннего и наружного колец, уменьшения погрешностей обработки, и, таким образом, повышения точности вращения и стабильности подшипника.
3. Уменьшить необходимость в обслуживании и замене подшипников
Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VO имеет уплотнения и отверстия для смазочного масла. Уплотнения предотвращают попадание загрязнений в подшипник и уменьшают утечку смазки; отверстия для смазки удобны для заполнения смазкой, срок службы увеличивается, а затраты на обслуживание и замену снижаются.
4. Индивидуальный дизайн
Для различных случаев, QIBR четырехточечный контактный шариковый поворотный подшипник серии KUD_VO может обеспечить индивидуальные решения размера для удовлетворения специальных приложений. Это не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.
Таким образом, оптимизация материалов, точность изготовления, индивидуальный дизайн и другие меры позволяют значительно улучшить характеристики четырехточечных шариковых опорно-поворотных подшипников QIBR серии KUD_VO, чтобы удовлетворить все более высокие требования к применению.
Основные области применения четырехточечных шариковых опорно-поворотных устройств QIBR серии KUD_VO
Станки
Четырехточечные шариковые опорно-поворотные подшипники QIBR серии KUD_VO могут одновременно выдерживать большие радиальные и осевые нагрузки, а также опрокидывающие моменты, обеспечивая стабильную опору и высокую скорость работы в шпинделе и поворотном столе станков с ЧПУ.
Ветроэнергетика
Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VO используется для поворотного соединения между башней и гондолой ветряной турбины, помогая добиться плавного вращения гондолы в соответствии с направлением ветра.
Аттракционы
Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VO используется на каруселях для обеспечения их безопасной и стабильной работы.
Radar system
Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VO используется во вращающейся части антенны радара для обеспечения точного мониторинга и слежения.
