Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Стандарт
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Внутренний диаметр
120mm-8000mm
Наружный диаметр
280mm-8000mm
Вес
20kg-8000kg
Структуры
Outer Ring, Inner Ring, Spacer, Rolling element, Seal
Бренд
QIBR/OEM/Neutral
Упаковка
Standard Export Package
Материал
42CrMo, 50Mn, or Stainless Steel
Применения
Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

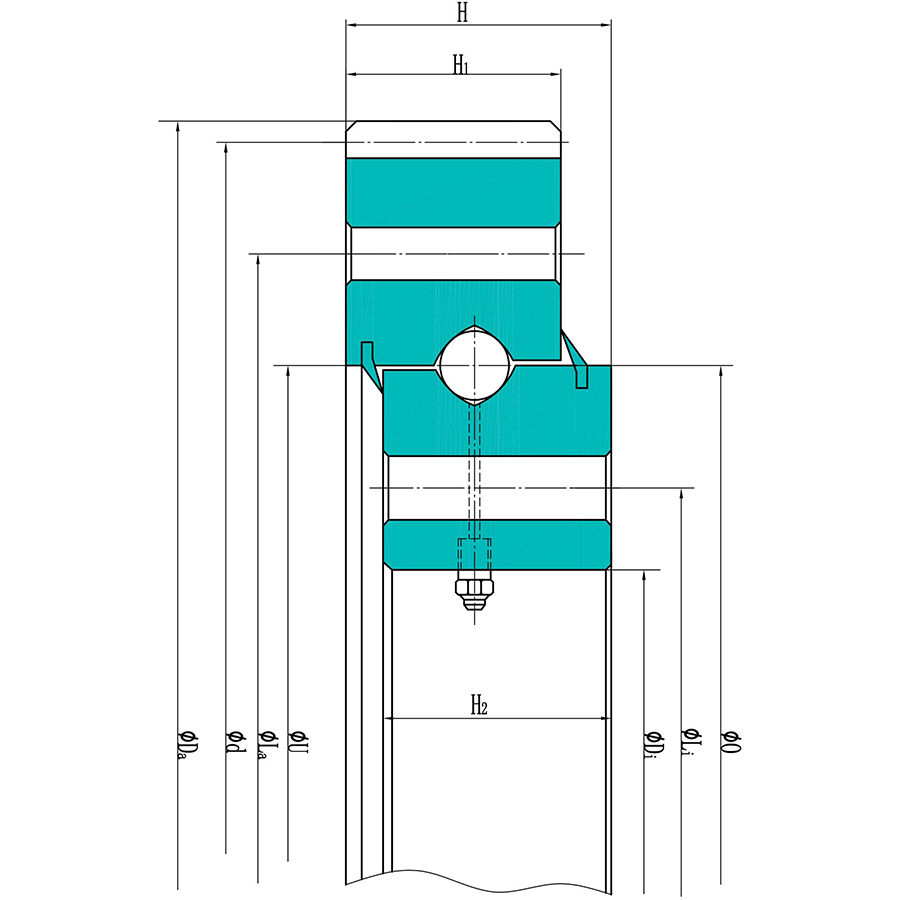

| NO. | Product | Product Number | Тип шестерни | Внутренний диаметр (Di) | Наружный Диаметр (Da) | Общая высота (H) | Вес |
|---|---|---|---|---|---|---|---|
| 1 |
|
KUD00855-025VA15-900-000 | External Gear | 29.72 inch | 39.26 inch | 3.15 inch | 310.2 lbs |
| 2 |
|
KUD00955-025VA15-900-000 | External Gear | 33.66 inch | 43.16 inch | 3.15 inch | 347.6 lbs |
| 3 |
|
KUD01055-025VA15-900-000 | External Gear | 37.60 inch | 47.17 inch | 3.15 inch | 378.4 lbs |
| 4 |
|
KUD01155-025VA15-900-000 | External Gear | 41.54 inch | 51.10 inch | 3.15 inch | 418 lbs |
| 5 |
|
KUD01255-025VA15-900-000 | External Gear | 45.47 inch | 55.04 inch | 3.15 inch | 448.8 lbs |
| 6 |
|
KUD01355-025VA15-900-000 | External Gear | 49.41 inch | 58.98 inch | 3.15 inch | 488.4 lbs |
| 7 |
|
KUD01455-025VA15-900-000 | External Gear | 53.35 inch | 62.91 inch | 3.15 inch | 519.2 lbs |
| 8 |
|
KUD00762-025VA15-900-000 | External Gear | 24 inch | 35.84 inch | 3.5 inch | 398 lbs |
| 9 |
|
KUD00914-025VA15-900-000 | External Gear | 30 inch | 41.84 inch | 3.5 inch | 481 lbs |
| 10 |
|
KUD01067-025VA15-900-000 | External Gear | 36 inch | 47.84 inch | 3.5 inch | 562 lbs |
| 11 |
|
KUD01219-025VA15-900-000 | External Gear | 42 inch | 53.84 inch | 3.5 inch | 660 lbs |
| 12 |
|
KUD01372-025VA15-900-000 | External Gear | 48 inch | 59.84 inch | 3.5 inch | 742 lbs |
| 13 |
|
KUD01524-025VA15-900-000 | External Gear | 54 inch | 65.84 inch | 3.5 inch | 800 lbs |
| 14 |
|
KUD01500-030VA15-900-000 | External Gear | 54.8 inch | 65.57 inch | 3.31 inch | 677.6 lbs |
| 15 |
|
KUD01600-030VA15-900-000 | External Gear | 58.74 inch | 69.35 inch | 3.31 inch | 710.6 lbs |
| 16 |
|
KUD01700-030VA15-900-000 | External Gear | 62.68 inch | 73.61 inch | 3.31 inch | 785.4 lbs |
| 17 |
|
KUD01800-030VA15-900-000 | External Gear | 66.61 inch | 77.39 inch | 3.31 inch | 818.4 lbs |
| 18 |
|
KUD01900-030VA15-900-000 | External Gear | 70.55 inch | 81.17 inch | 3.31 inch | 842.6 lbs |
| 19 |
|
KUD01650-035VA15-900-000 | External Gear | 59.96 inch | 72.19 inch | 3.7 inch | 961.4 lbs |
| 20 |
|
KUD01750-035VA15-900-000 | External Gear | 63.90 inch | 75.97 inch | 3.7 inch | 1005.4 lbs |
| 21 |
|
KUD01850-035VA15-900-000 | External Gear | 67.83 inch | 80.22 inch | 3.7 inch | 1104.4 lbs |
| 22 |
|
KUD01950-035VA15-900-000 | External Gear | 71.77 inch | 84 inch | 3.7 inch | 1135.2 lbs |
| 23 |
|
KUD02050-035VA15-900-000 | External Gear | 75.71 inch | 88.63 inch | 3.7 inch | 1269.4 lbs |
| 24 |
|
KUD01800-040VA15-900-000 | External Gear | 65.16 inch | 78.8 inch | 4.09 inch | 1311.2 lbs |
| 25 |
|
KUD01900-040VA15-900-000 | External Gear | 69.09 inch | 82.58 inch | 4.09 inch | 12368.4 lbs |
| 26 |
|
KUD02000-040VA15-900-000 | External Gear | 73.03 inch | 86.98 inch | 4.09 inch | 141.8 lbs |
| 27 |
|
KUD02100-040VA15-900-000 | External Gear | 76.97 inch | 90.83 inch | 4.09 inch | 540.0 lbs |
| 28 |
|
KUD02200-040VA15-900-000 | External Gear | 80.91 inch | 94.69 inch | 4.09 inch | 1606.0 lbs |
| 29 |
|
KUD01950-045VA15-900-000 | External Gear | 70.43 inch | 85.42 inch | 4.49 inch | 1735.8 lbs |
| 30 |
|
KUD02050-045VA15-900-000 | External Gear | 74.37 inch | 89.73 inch | 4.49 inch | 1845.8 lbs |
| 31 |
|
KUD02150-045VA15-900-000 | External Gear | 78.31 inch | 93.59 inch | 4.49 inch | 1929.4 lbs |
| 32 |
|
KUD02250-045VA15-900-000 | External Gear | 82.24 inch | 97.45 inch | 4.49 inch | 1999.8 lbs |
| 33 |
|
KUD02350-045VA15-900-000 | External Gear | 86.18 inch | 101.31 inch | 4.49 inch | 2083.4 lbs |
| 34 |
|
KUD02100-050VA15-900-000 | External Gear | 75.75 inch | 92.49 inch | 4.88 inch | 2263.8 lbs |
| 35 |
|
KUD02200-050VA15-900-000 | External Gear | 79.69 inch | 96.35 inch | 4.88 inch | 2,349.6 lbs |
| 36 |
|
KUD02300-050VA15-900-000 | External Gear | 83.62 inch | 100.2 inch | 4.88 inch | 2,450.8 lbs |
| 37 |
|
KUD02400-050VA15-900-000 | External Gear | 87.56 inch | 104.06 inch | 4.88 inch | 2534.4 lbs |
| 38 |
|
KUD02500-050VA15-900-000 | External Gear | 91.5 inch | 107.92 inch | 4.88 inch | 2633.4 lbs |
| 39 |
|
KUD01900-050VA15-900-000 | External Gear | 68.07 inch | 84.22 inch | 4.29 inch | 1804.0 lbs |
| 40 |
|
KUD02130-050VA15-900-000 | External Gear | 77.13 inch | 93.73 inch | 4.29 inch | 2,048.2 lbs |
| 41 |
|
KUD02355-050VA15-900-000 | External Gear | 85.98 inch | 102.55 inch | 4.29 inch | 2252.8 lbs |
| 42 |
|
KUD02645-050VA15-900-000 | External Gear | 97.4 inch | 113.85 inch | 4.29 inch | 2512.4 lbs |
Особенности и преимущества четырехточечного шарикового опорно-поворотного подшипника серии KUD_VA
Четырехточечный шариковый опорно-поворотный подшипник QIBR серии KUD_VA имеет множество существенных особенностей и преимуществ, играющих ключевую роль в различных областях, в основном отраженных в следующих аспектах:
1. Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VA обладает эффективными возможностями передачи
Конструкция внешних зубьев четырехточечного шарикового поворотного подшипника QIBR серии KUD_VA позволяет напрямую соединяться с системой зубчатого привода, тем самым достигая эффективной передачи мощности. Это позволяет отказаться от дополнительных компонентов передачи, таких как цепи или ремни, что снижает механический износ и требования к техническому обслуживанию.
2.Четырехточечный шариковый поворотный подшипник серии KUD_VA выдерживает разнонаправленные нагрузки
Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VA выдерживает нагрузки в нескольких направлениях одновременно, что позволяет ему отлично работать в сложных и динамических условиях нагрузки. Подходит для применений, требующих частого вращения и поворота, таких как краны, ветряные турбины и т.д.
3. QIBR четырехточечный контактный шариковый поворотный подшипник серии KUD_VA предлагает индивидуальные услуги
QIBR четырехточечный контактный шариковый поворотный подшипник серии KUD_VA может предоставить индивидуальные услуги и разработать подшипники в соответствии с конкретными потребностями для удовлетворения специальных требований и условий эксплуатации в различных отраслях промышленности.
Улучшения характеристик и решения для четырехточечных шариковых поворотных подшипников QIBR серии KUD_VA
1. Улучшение характеристик материала подшипника
При производстве четырехточечных шариковых опорно-поворотных подшипников QIBR серии KUD_VA используется передовое технологическое оборудование и процессы, такие как обрабатывающие центры и прецизионная термообработка, для улучшения геометрической точности внутреннего и наружного колец и уменьшения погрешностей обработки, тем самым улучшается точность вращения и стабильность подшипников.
2. Улучшение точности вращения подшипника
При производстве четырехточечных шариковых опорно-поворотных подшипников QIBR серии KUD_VA используется передовое технологическое оборудование и процессы, такие как обрабатывающие центры и прецизионная термообработка, для улучшения геометрической точности внутреннего и наружного колец и уменьшения погрешностей обработки, тем самым улучшается точность вращения и стабильность подшипников.
3. Улучшение коррозионной стойкости
Поверхностное покрытие четырехточечных шариковых поворотных подшипников QIBR серии KUD_VA, такое как цинковое напыление, аэрозольная краска и т.д., обладают хорошими антикоррозионными свойствами. Часто используется в условиях, требующих коррозионной стойкости.
4. Индивидуальный дизайн
Для различных случаев, QIBR четырехточечный контактный шариковый поворотный подшипник серии KUD_VA может обеспечить индивидуальные решения размера для удовлетворения специальных приложений. Это не только обогащает стандарты для подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.
В целом, оптимизируя материалы, точность изготовления, антикоррозийную обработку поверхности и другие меры, можно значительно улучшить характеристики четырехточечных шариковых опорно-поворотных подшипников QIBR серии KUD_VA, чтобы удовлетворить все более жесткие требования к применению.
Основные области применения четырехточечного шарикового опорно-поворотного подшипника QIBR серии KUD_VA
Подъемное оборудование
Четырехточечный шариковый опорно-поворотный подшипник QIBR серии KUD_VA может одновременно выдерживать большие радиальные и осевые нагрузки, а также опрокидывающие моменты. Он используется во вращающейся части крана для обеспечения плавного подъема и вращения.
Ветроэнергетика
Четырехточечный шариковый поворотный подшипник QIBR серии KUD_VA используется для поворотного соединения между башней и гондолой ветротурбины, помогая достичь плавного вращения гондолы для согласования с направлением ветра.
Аттракционы
Четырехточечный шариковый опорно-поворотный подшипник QIBR серии KUD_VA используется на каруселях для обеспечения их безопасной и стабильной работы.
Строительная техника
Четырехточечный шариковый поворотный подшипник QIBR используется на поворотной платформе экскаватора для обеспечения поддержки нагрузки и точной работы.
