Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

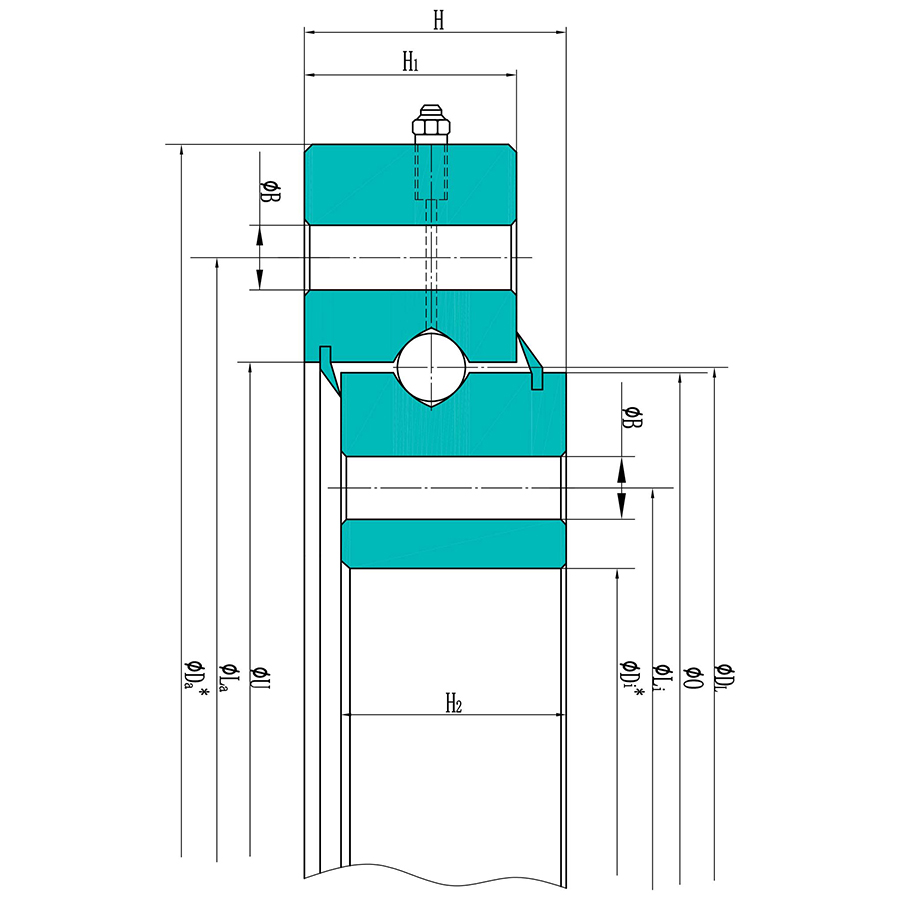

KD600-type 621

Однорядные поворотные кольца с шарикоподшипниками с четырехточечным контактом предлагаются в разнообразных конфигурациях для удовлетворения различных промышленных потребностей. Они могут быть изготовлены без зубчатых колес, что обеспечивает гибкость монтажа и позволяет использовать индивидуальные решения по зацеплению или системы прямого привода. Для применений, требующих контролируемого движения и эффективной передачи мощности, предлагаются версии с внешними шестернями, оснащенные шестернями по внешней окружности для обеспечения плавного вращения и распределения крутящего момента. В подшипниках с внутренними шестернями шестерни располагаются по внутренней окружности, оптимизируя использование пространства и обеспечивая компактные решения для зацепления шестерен в машинных установках. Такие конфигурации обеспечивают надежную работу в тяжелом оборудовании, таком как краны и экскаваторы, где точность перемещения, обработка груза и долговечность имеют первостепенное значение.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Внутренний диаметр

120mm-8000mm

Наружный диаметр

280mm-8000mm

Вес

20kg-8000kg

Структуры

Outer Ring, Inner Ring, Spacer, Rolling element, Seal

Бренд

QIBR/OEM/Neutral

Упаковка

Standard Export Package

Материал

42CrMo, 50Mn, or Stainless Steel

Применения

Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

QIBR Model Selection

Filters

Тип шестерни

Внутренний диаметр (Di)

Наружный Диаметр (Da)

Общая высота (H)

Вес

NO.	Product Number	Тип шестерни	Внутренний диаметр (Di)	Наружный Диаметр (Da)	Общая высота (H)	Вес
1	060.20.0414.500.01.1503	No Gear	342 mm	486 mm	56 mm	29 kg
2	060.20.0544.500.01.1503	No Gear	472 mm	616 mm	56 mm	37 kg
3	060.20.0644.500.01.1503	No Gear	572 mm	716 mm	56 mm	44 kg
4	060.20.0744.500.01.1503	No Gear	672 mm	816 mm	56 mm	52 kg
5	060.20.0844.500.01.1503	No Gear	772 mm	916 mm	56 mm	60 kg
6	060.20.0944.500.01.1503	No Gear	872 mm	1016 mm	56 mm	67 kg
7	060.20.1094.500.01.1503	No Gear	1022 mm	1166 mm	56 mm	77 kg
8	061.20.0414.500.01.1503	External Gear	342 mm	504 mm	56 mm	31 kg
9	061.20.0544.500.01.1503	External Gear	472 mm	640.8 mm	56 mm	43 kg
11	061.20.0744.500.01.1503	External Gear	672 mm	838.8 mm	56 mm	59 kg
12	061.20.0844.500.01.1503	External Gear	772 mm	950.4 mm	56 mm	71 kg
13	061.20.0944.500.01.1503	External Gear	872 mm	1046.4 mm	56 mm	77 kg
14	061.20.1094.500.01.1503	External Gear	1022 mm	1198.4 mm	56 mm	91 kg
15	062.20.0414.500.01.1503	Internal Gear	326.5 mm	486 mm	56 mm	31 kg
16	062.20.0544.500.01.1503	Internal Gear	445.2 mm	616 mm	56 mm	42 kg
17	062.20.0644.500.01.1503	Internal Gear	547.2 mm	716 mm	56 mm	50 kg
18	062.20.0744.500.01.1503	Internal Gear	649.2 mm	816 mm	56 mm	58 kg
19	062.20.0844.500.01.1503	Internal Gear	737.6 mm	916 mm	56 mm	69 kg
20	062.20.0944.500.01.1503	Internal Gear	841.6 mm	1016 mm	56 mm	76 kg
21	062.20.1094.500.01.1503	Internal Gear	985.6 mm	1166 mm	56 mm	91 kg
22	060.20.0414.575.01.1403	No Gear	343.5 +0.09 mm	484.5 -0.10 mm	56 mm	29 kg
23	060.20.0544.575.01.1403	No Gear	473.5 +0.10 mm	614.5 -0.11 mm	56 mm	37 kg
24	060.20.0644.575.01.1403	No Gear	573.5 +0.11 mm	714.5 -0.13 mm	56 mm	44 kg
25	060.20.0744.575.01.1403	No Gear	673.5 +0.13 mm	814.5 -0.14 mm	56mm	52 kg
26	060.20.0844.575.01.1403	No Gear	773.5 +0.13 mm	914.5 -0.14 mm	56 mm	60 kg
27	060.20.0944.575.01.1403	No Gear	873.5 +0.14 mm	1014.5 -0.17 mm	56 mm	67 kg
28	060.20.1094.575.01.1403	No Gear	1023.5 +0.17 mm	1164.5 -0.17 mm	56 mm	77 kg
29	061.20.0414.575.01.1403	External Gear	343.5+0.09 mm	504mm	56 mm	31 kg
30	061.20.0544.575.01.1403	External Gear	473.5 +0.10 mm	640.8 mm	56 mm	43 kg
31	061.20.0644.575.01.1403	External Gear	573.5 +0.11 mm	742.8 mm	56 mm	52 kg
32	061.20.0744.575.01.1403	External Gear	673.5 +0.13 mm	838.8 mm	56 mm	59 kg
33	061.20.0844.575.01.1403	External Gear	773.5 +0.13 mm	ccc	56 mm	71 kg
34	061.20.0944.575.01.1403	External Gear	873.5 +0.14 mm	1046.4 mm	56 mm	77 kg
35	061.20.1094.575.01.1403	External Gear	1023.5 +0.17 mm	1198.4 mm	56 mm	91 kg
36	062.20.0414.575.01.1403	Internal Gear	326.5 mm	484.5 -0.10 mm	56 mm	31 kg
37	062.20.0544.575.01.1403	Internal Gear	445.2 mm	614.5 -0.11 mm	56 mm	42 kg
38	062.20.0644.575.01.1403	Internal Gear	547.2 mm	714.5 -0.13 mm	56 mm	50 kg
39	062.20.0744.575.01.1403	Internal Gear	649.2 mm	814.5 -0.14 mm	56 mm	58 kg
40	062.20.0844.575.01.1403	Internal Gear	737.6 mm	914.5 -0.14 mm	56 mm	69 kg
41	062.20.0944.575.01.1403	Internal Gear	841.6 mm	1014.5 -0.17 mm	56 mm	76 kg
42	062.20.1094.575.01.1403	Internal Gear	985.6 mm	1164.5-0.17 mm	56 mm	91 kg

Особенности и преимущества поворотных подшипников QIBR с четырехточечным контактом шариков серии KD 600:

Четырехточечный контактный шариковый поворотный подшипник QIBR серии KD 600 имеет ряд примечательных особенностей и преимуществ, играющих решающую роль в различных областях, в основном отраженных в следующих аспектах:

1.Компактная конструкция:

Серия KD 600 имеет компактную конструкцию, способную обеспечить высокую грузоподъемность и вращательную способность в ограниченном пространстве, что подходит для оборудования с ограниченным пространством.

2.разнонаправленная грузоподъемность:

Серия KD 600 может выдерживать нагрузки в нескольких направлениях, отлично работая в сложных и динамических условиях нагружения. Она подходит для приложений, требующих частого вращения и поворота.

3.Услуги по настройке:

Серия KD 600 предлагает услуги по изготовлению на заказ, что позволяет разрабатывать подшипники в соответствии с конкретными потребностями, удовлетворяя специальным требованиям и условиям эксплуатации в различных отраслях промышленности.

Улучшение характеристик и решения для поворотных подшипников QIBR с четырехточечным контактом шариков серии KD 600:

1.Улучшение характеристик материала:

Серия KD-600 может адаптироваться к различным условиям работы за счет специальных процессов или использования специальных материалов.

2.Повышение точности вращения:

При производстве подшипников серии KD-600 используется передовое оборудование и технологии обработки, такие как обрабатывающие центры и точная термообработка, что позволяет повысить геометрическую точность внутреннего и наружного колец, уменьшить погрешности обработки и тем самым повысить точность вращения и стабильность подшипника.

3.Снижение шума и вибрации:

Оптимизируя баланс массы и динамический/статический баланс подшипника, подшипники серии KD-600 снижают вибрации и шум, возникающие при вращении, обеспечивая плавную и комфортную работу оборудования.

Таким образом, оптимизация материалов, точность изготовления и другие меры позволяют значительно улучшить характеристики четырехточечного шарикоподшипника QIBR серии KD 600 для удовлетворения все более жестких требований к применению.

Основные области применения поворотных подшипников QIBR с четырехточечным контактом шариков серии KD 600:

Станок лазерной резки

Станки для лазерной резки обычно имеют вращающийся стол или вращающуюся ось для обработки сложных заготовок или резки под разными углами. Поворотный подшипник QIBR серии KD 600 с четырехточечным контактом шариков обеспечивает точную поддержку вращения, а каждая точка контакта в его структуре равномерно распределяет нагрузку, обеспечивая стабильность и плавную работу вращающейся оси.

Конвейерная система

Поворотные подшипники QIBR с четырехточечным контактом серии KD 600 используются для вращающегося конвейерного оборудования в автоматизированных производственных линиях и логистических центрах для повышения эффективности обработки материалов.

Ветряная турбина

Поворотные подшипники QIBR серии KD 600 с четырехточечным контактом используются для соединения лопастей и башни ветровой турбины, чтобы обеспечить стабильное вращение ветровой турбины, приводимой в движение ветром. Условия работы ветряной турбины требуют от подшипника высокой несущей способности и долговечности, чтобы справиться с нестабильностью силы ветра и сложными условиями работы.

Аттракционы

Поворотный подшипник QIBR с четырехточечным контактом шариков серии KD 600 используется на каруселях для обеспечения их безопасной и стабильной работы.
