Внешняя зубья DBS

Поворотный подшипник характеризуется наружным кольцом с зубчатым зацеплением и четырехточечным контактом, специально разработанным для малых и средних кранов. Такая конструкция обеспечивает эффективное распределение нагрузки и стабильность в различных условиях эксплуатации, эффективно воспринимая как радиальные, так и осевые усилия. Зубчатые шестерни на внешнем кольце обеспечивают точное позиционирование и контролируемое вращение, что очень важно для кранов, требующих точного перемещения и синхронизации. При изготовлении подшипника использовались высококачественные материалы и прочная конструкция, выдерживающая жесткие условия эксплуатации в промышленных условиях. Его надежность обеспечивает бесперебойную работу и минимальное время простоя, способствуя повышению производительности и увеличению срока службы кранов.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Внутренний диаметр

120mm-8000mm

Наружный диаметр

280mm-8000mm

Вес

20kg-8000kg

a

Outer Ring, Inner Ring, Spacer, Rolling element, Seal

Бренд

QIBR/OEM/Neutral

Упаковка

Standard Export Package

Материал

42CrMo, 50Mn, or Stainless Steel

Применения

Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

QIBR Model Selection

Filters

Тип шестерни

Внутренний диаметр (Di)

Наружный Диаметр (Da)

Общая высота (H)

Вес

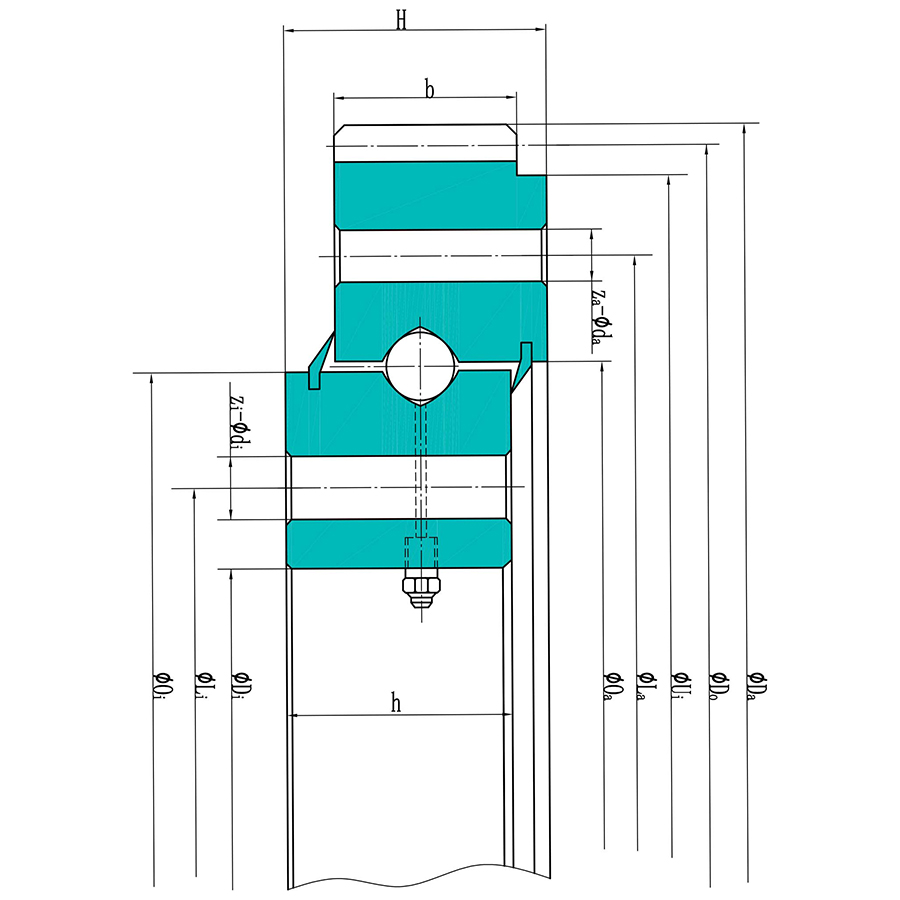

NO.	Product Number	Тип шестерни	Внутренний диаметр (Di)	Наружный Диаметр (Da)	Общая высота (H)	Вес
1	506DBS201y	External Gear	506 mm	731.5 mm	76 mm	95 kg
2	529DBS201y	External Gear	529 mm	732 mm	63 mm	70 kg
3	506DBS203y	External Gear	506 mm	736 mm	76 mm	94 kg
4	600DBS204y	External Gear	600 mm	800 mm	60 mm	78 kg
5	675DBS202y	External Gear	675 mm	888 mm	80 mm	119 kg
6	685DBS201y	External Gear	685 mm	889 mm	56 mm	77 kg
7	728DBS201y	External Gear	728 mm	924 mm	56 mm	76 kg
8	720DBS210y	External Gear	720 mm	976 mm	85 mm	168 kg
9	715DBS202y	External Gear	715 mm	976 mm	98 mm	185 kg
10	720DBS207y	External Gear	720 mm	980 mm	85 mm	168 kg
11	785DBS202y	External Gear	785 mm	1060 mm	80 mm	178 kg
12	995DBS201y	External Gear	995 mm	1260 mm	90 mm	231 kg
13	1045DBS205y	External Gear	1045 mm	1316 mm	93 mm	255 kg
14	1045DBS208y	External Gear	1045 mm	1326 mm	103 mm	275 kg
15	1290DBS204y	External Gear	1290 mm	1560 mm	115 mm	375 kg
16	1230DBS203t	External Gear	1230 mm	1620 mm	135 mm	689 kg
17	1600DBS201y	External Gear	1600 mm	1872 mm	60 mm	346 kg
18	1620DBS201t	External Gear	1620 mm	1988 mm	138 mm	770 kg
19	1910DBS202y	External Gear	1910 mm	2244 mm	133 mm	790 kg
20	2550DBS201t	External Gear	2550 mm	3080 mm	175 mm	2345 kg

Особенности и преимущества четырехточечных шарикоподшипников QIBR серииВнешняя зубья DBS

Четырехточечные шарикоподшипники QIBR серииВнешняя зубья DBS имеют множество существенных особенностей и преимуществ, и играют ключевую роль в различных областях, в основном отраженных в следующих аспектах:

1. Четырехточечный шариковый поворотный подшипник QIBR серииВнешняя зубья DBS имеет эффективную передачу

Конструкция внешней передачи четырехточечного шарикового поворотного подшипника QIBR серииВнешняя зубья DBS позволяет напрямую соединяться с системой зубчатого привода, тем самым достигая эффективной передачи мощности. Это уменьшает количество дополнительных компонентов передачи, таких как цепи или ремни, снижая механические потери и требования к техническому обслуживанию.

2. Четырехточечный шариковый поворотный подшипник QIBR серииВнешняя зубья DBS повышает несущую способность

Зацепление наружного зубчатого венца четырехточечного шарикового поворотного подшипника QIBR серииВнешняя зубья DBS с шестерней не только облегчает передачу вращения, но и повышает несущую способность подшипника за счет рассеивания нагрузки. При больших нагрузках внешнее зубчатое кольцо может распределить часть нагрузки, уменьшить давление на сам подшипник и продлить срок его службы.

3. Индивидуальные услуги для QIBR четырехточечного контактного шарикового опорно-поворотного подшипника серииВнешняя зубья DBS

QIBR четырехточечного контактного шарикового опорно-поворотного подшипника серииВнешняя зубья DBS может предоставить индивидуальные услуги, и может разработать подшипники в соответствии с конкретными потребностями, чтобы удовлетворить специальные требования и условия эксплуатации различных отраслей промышленности.

Улучшение характеристик и решения для четырехточечных шариковых опорно-поворотных подшипников QIBR серииВнешняя зубья DBS

1. Улучшение характеристик материала подшипника

QIBR четырехточечный шариковый поворотный подшипник серииВнешняя зубья DBS может использовать такие материалы, как высокотемпературные уплотнительные ленты, для улучшения несущей способности и срока службы подшипника.

2. Улучшение точности вращения подшипника

При производстве четырехточечного шарикового опорно-поворотного подшипника QIBR серииВнешняя зубья DBS используется передовое технологическое оборудование и процессы, такие как обрабатывающие центры и прецизионная термообработка, для улучшения геометрической точности внутреннего и внешнего колец, уменьшения погрешностей обработки, и, таким образом, улучшения точности вращения и стабильности подшипника.

3. Сокращение необходимости в обслуживании и замене подшипников

Четырехточечный шариковый поворотный подшипник QIBR серииВнешняя зубья DBS имеет уплотнения и отверстия для смазочного масла. Уплотнения предотвращают попадание загрязнений в подшипник и уменьшают утечку смазки; смазочные отверстия удобны для заливки смазки, что продлевает срок службы и снижает затраты на обслуживание и замену.

4. Индивидуальный дизайн

Для различных случаев четырехточечный шариковый поворотный подшипник QIBR серииВнешняя зубья DBS может предложить индивидуальные решения по размерам для специальных применений. Это не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.

Короче говоря, оптимизация материалов, точность изготовления, индивидуальный дизайн и другие меры позволяют значительно улучшить характеристики четырехточечных шариковых опорно-поворотных подшипников QIBR серииВнешняя зубья DBS для удовлетворения все более жестких требований к применению.

Основные области применения четырехточечных шариковых опорно-поворотных устройств QIBR серииВнешняя зубья DBS

Подъемное оборудование

Четырехточечные шариковые опорно-поворотные устройства QIBR серииВнешняя зубья DBS могут одновременно выдерживать большие радиальные и осевые нагрузки, а также опрокидывающие моменты. Он используется во вращающейся части крана для обеспечения плавного подъема и вращения.

Ветроэнергетика

Четырехточечный шариковый поворотный подшипник QIBR серииВнешняя зубья DBS используется для поворотного соединения между башней и гондолой ветротурбины, помогая достичь плавного вращения гондолы в соответствии с направлением ветра.

Объекты аттракционов

Четырехточечный шариковый поворотный подшипник QIBR серииВнешняя зубья DBS используется на каруселях для обеспечения их безопасной и стабильной работы.

Радарные системы

Четырехточечный шариковый поворотный подшипник QIBR серииВнешняя зубья DBS используется во вращающейся части антенны радара для обеспечения точного мониторинга и слежения.
