Изображения могут отличаться от продукта. Подробнее см. технические характеристики.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Вес
20kg-8000kg
Structures
Outer Ring, Inner Ring, Spacer, Rolling element, Seal
Brand
QIBR/OEM/Neutral
Package
Standard Export Package
Материал
42CrMo, 50Mn, or Stainless Steel
Применения
Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

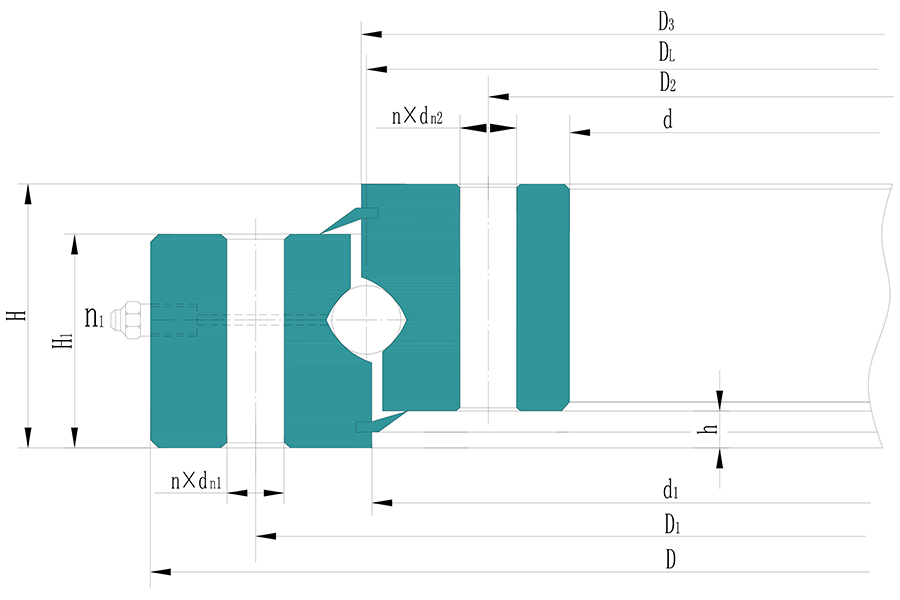

NO. | Product | Product Number | Глубина (L) | Тип шестерни | Внутренний диаметр (d) | Наружный диаметр (D) | Общая высота (H) |
---|---|---|---|---|---|---|---|
1 |
![]() |
010.20.200 | 28 mm | No Gear | 120 mm | 280 mm | 60 mm |
2 |
![]() |
010.20.224 | 28 mm | No Gear | 144 mm | 304 mm | 60 mm |
3 |
![]() |
010.20.250 | 28 mm | No Gear | 170 mm | 330 mm | 60 mm |
4 |
![]() |
010.20.280 | 28 mm | No Gear | 200 mm | 360 mm | 60 mm |
5 |
![]() |
010.25.315 | 32 mm | No Gear | 222 mm | 408 mm | 70 mm |
6 |
![]() |
010.25.355 | 32 mm | No Gear | 262 mm | 448 mm | 70 mm |
7 |
![]() |
010.25.400 | 32 mm | No Gear | 307 mm | 493 mm | 70 mm |
8 |
![]() |
010.25.450 | 32 mm | No Gear | 357 mm | 543 mm | 70 mm |
9 |
![]() |
010.25.500 | 32 mm | No Gear | 398 mm | 602 mm | 80 mm |
10 |
![]() |
010.25.560 | 32 mm | No Gear | 458 mm | 662 mm | 80 mm |
11 |
![]() |
010.25.630 | 32 mm | No Gear | 528 mm | 732 mm | 80 mm |
12 |
![]() |
010.25.710 | 32 mm | No Gear | 608 mm | 812 mm | 80 mm |
13 |
![]() |
010.30.500 | 32 mm | No Gear | 398 mm | 602 mm | 80 mm |
14 |
![]() |
010.30.560 | 32 mm | No Gear | 458 mm | 662 mm | 80 mm |
15 |
![]() |
010.30.630 | 32 mm | No Gear | 528 mm | 732 mm | 80 mm |
16 |
![]() |
010.30.710 | 32 mm | No Gear | 608 mm | 812 mm | 80 mm |
17 |
![]() |
010.30.800 | 40 mm | No Gear | 678 mm | 922 mm | 100 mm |
18 |
![]() |
010.30.900 | 40 mm | No Gear | 778 mm | 1022 mm | 100 mm |
19 |
![]() |
010.30.1000 | 40 mm | No Gear | 878 mm | 1122 mm | 100 mm |
20 |
![]() |
010.30.1120 | 40 mm | No Gear | 998 mm | 1242 mm | 100 mm |
21 |
![]() |
010.35.1250 | 48 mm | No Gear | 1110 mm | 1390 mm | 110 mm |
22 |
![]() |
010.35.1400 | 48 mm | No Gear | 1260 mm | 1540 mm | 110 mm |
23 |
![]() |
010.35.1600 | 48 mm | No Gear | 1460 mm | 1740 mm | 110 mm |
24 |
![]() |
010.35.1800 | 48 mm | No Gear | 1660 mm | 1940 mm | 110 mm |
25 |
![]() |
010.40.900 | 40 mm | No Gear | 778 mm | 1022 mm | 100 mm |
26 |
![]() |
010.40.1000 | 40 mm | No Gear | 878 mm | 1122 mm | 100 mm |
27 |
![]() |
010.40.1120 | 40 mm | No Gear | 998 mm | 1242 mm | 100 mm |
28 |
![]() |
010.40.2000 | 60 mm | No Gear | 1825 mm | 2178 mm | 145 mm |
29 |
![]() |
010.40.2240 | 60 mm | No Gear | 2065 mm | 2418 mm | 144 mm |
30 |
![]() |
010.40.2500 | 60 mm | No Gear | 2325 mm | 2678 mm | 144 mm |
31 |
![]() |
010.40.2800 | 60 mm | No Gear | 2625 mm | 2978 mm | 144 mm |
32 |
![]() |
010.45.1250 | 48 mm | No Gear | 1110 mm | 1390 mm | 110 mm |
33 |
![]() |
010.45.1400 | 48 mm | No Gear | 1260 mm | 1540 mm | 110 mm |
34 |
![]() |
010.45.1600 | 48 mm | No Gear | 1460 mm | 1740 mm | 110 mm |
35 |
![]() |
010.45.1800 | 48 mm | No Gear | 1660 mm | 1940 mm | 110 mm |
36 |
![]() |
010.50.3150 | 84 mm | No Gear | 2922 mm | 3376 mm | 174 mm |
37 |
![]() |
010.50.3550 | 84 mm | No Gear | 3322 mm | 3776 mm | 174 mm |
38 |
![]() |
010.50.4000 | 84 mm | No Gear | 3772 mm | 4226 mm | 174 mm |
39 |
![]() |
010.50.4500 | 84 mm | No Gear | 4272 mm | 4726 mm | 174 mm |
40 |
![]() |
010.60.2000 | 60 mm | No Gear | 1825 mm | 2178 mm | 144 mm |
41 |
![]() |
010.60.2240 | 60 mm | No Gear | 2065 mm | 2418 mm | 144 mm |
42 |
![]() |
010.60.2500 | 60 mm | No Gear | 2325 mm | 2678 mm | 144 mm |
43 |
![]() |
010.60.2800 | 60 mm | No Gear | 2625 mm | 2978 mm | 144 mm |
44 |
![]() |
010.75.3150 | 84 mm | No Gear | 2922 mm | 3376 mm | 174 mm |
45 |
![]() |
010.75.3550 | 84 mm | No Gear | 3322 mm | 3776 mm | 174 mm |
46 |
![]() |
010.75.4000 | 84 mm | No Gear | 3772 mm | 4226 mm | 174 mm |
47 |
![]() |
010.75.4500 | 84 mm | No Gear | 4272 mm | 4726 mm | 174 mm |
Особенности и преимущества шариковых опорно-поворотных подшипников с четырехточечным контактом QIBR серии 010
Четырехточечный контактный шариковый поворотный подшипник QIBR серии 010 имеет множество существенных особенностей и преимуществ, играя ключевую роль в различных областях, в основном отраженных в следующих аспектах:
1. Четырехточечный шариковый опорно-поворотный подшипник QIBR серии 010 имеет малое трение
Четырехточечный шариковый опорно-поворотный подшипник QIBR серии 010 имеет четыре точки контакта между дорожкой качения и стальным шариком, что приводит к малой площади контакта и низкому трению, что помогает улучшить механическую эффективность и снизить потребление энергии.
2. Четырехточечный шариковый поворотный подшипник QIBR серии 010 обладает хорошей стабильностью и долгим сроком службы
Четырехточечный шариковый поворотный подшипник QIBR серии 010 обладает высокой рабочей стабильностью за счет равномерного распределения нагрузки, снижает вибрацию и шум системы, улучшает плавность и надежность работы. Оптимизированный угол контакта и распределение нагрузки уменьшают внутренний износ подшипника, тем самым продлевая срок его службы.
3. Индивидуальные услуги QIBR четырехточечного контактного шарикового опорно-поворотного подшипника серии 010
QIBR четырехточечного контактного шарикового опорно-поворотного подшипника серии 010 может предоставлять индивидуальные услуги и разрабатывать подшипники в соответствии с конкретными потребностями для удовлетворения специальных требований и условий эксплуатации различных отраслей промышленности.
Улучшение характеристик и решения для четырехточечных шариковых опорно-поворотных устройств QIBR серии 010
1. Улучшение материальных характеристик подшипника
QIBR четырехточечный контактный шариковый поворотный подшипник серии 010 может использовать такие материалы, как сепаратор из политетрафторэтилена, чтобы улучшить скорость и срок службы подшипника.
2. Улучшение точности вращения подшипника
При производстве шариковых поворотных подшипников QIBR серии 010 с четырехточечным контактом используется передовое технологическое оборудование и процессы, такие как обрабатывающие центры и прецизионная термообработка, для улучшения геометрической точности внутреннего и наружного колец, уменьшения ошибок обработки, и, таким образом, улучшения точности вращения и стабильности подшипника.
3. Сокращение потребности в обслуживании и замене подшипников
Четырехточечный шариковый поворотный подшипник QIBR серии 010 разработан с уплотнениями и отверстиями для смазочного масла. Уплотнения предотвращают попадание загрязняющих веществ в подшипник и уменьшают утечку смазки; отверстия для смазки удобны для заполнения смазкой, срок службы увеличивается, а стоимость обслуживания и замены снижается.
4. Индивидуальный дизайн
Для различных случаев, QIBR четырехточечный контактный шариковый поворотный подшипник серии 010 может обеспечить индивидуальные решения размера для удовлетворения специальных приложений. Это не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.
Одним словом, оптимизация материалов, точность изготовления, индивидуальный дизайн и другие меры позволяют значительно улучшить характеристики четырехточечных шариковых опорно-поворотных подшипников QIBR серии 010, чтобы удовлетворить все более жесткие требования к применению.
Основные области применения шариковых опорно-поворотных подшипников с четырехточечным контактом QIBR серии 010
Станки
Четырехточечный шариковый опорно-поворотный подшипник QIBR серии 010 может одновременно выдерживать большие радиальные и осевые нагрузки, а также опрокидывающие моменты, обеспечивая стабильную поддержку и высокую скорость работы в шпинделе и поворотном столе станков с ЧПУ.
Ветроэнергетика
Четырехточечный шариковый поворотный подшипник QIBR серии 010 используется для поворотного соединения между башней и гондолой ветровой турбины, помогая достичь плавного вращения гондолы для выравнивания с направлением ветра.
Аттракционы
Четырехточечный шариковый опорно-поворотный подшипник QIBR серии 010 используется на каруселях для обеспечения их безопасности и стабильной работы.
Радарные системы
Четырехточечный шариковый поворотный подшипник QIBR серии 010 используется во вращающейся части антенны радара для обеспечения точного мониторинга и слежения.
