16277001

Внутренний диаметр:
65.248 inch
Наружный диаметр:
81.890 inch
Ширина:
5.591 inch
Масса :
2,460 lbs

Мы предложим вам самое подходящее решение.

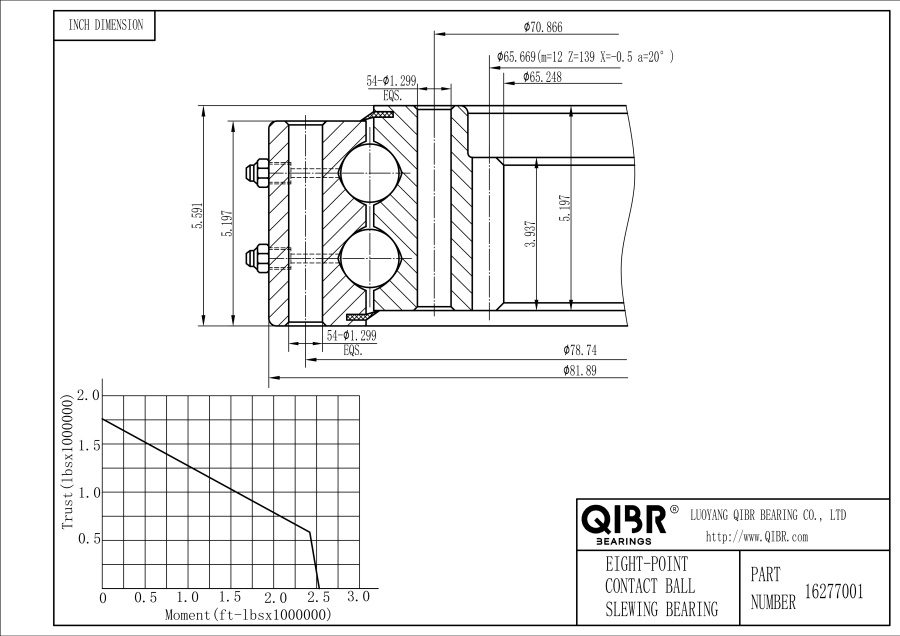

16277001

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Характеристики

Seris - 16277001

Бренд : QIBR
Тип элемента качения : Ball
Система измерения : Imperial
Наружный диаметр (Do) : 81.890 inch
Внутренний диаметр (di) : 65.248 inch
Общая высота (H) : 5.591 inch
Высота наружного кольца (Ho) : 5.197 inch
Высота внутреннего кольца (Hi) : 5.197 inch
Диаметр ступени наружного кольца (Dr) : Ask Us
Диаметр ступени по внутреннему кольцу (dr) : 67.520 inch
Вес : 2,460 lbs
Диаметр внешней окружности болта (Lo) : 78.740 inch
Количество отверстий под болты на наружном кольце (no) : 54
Диаметр отверстия во внешнем кольце (Bo) : 1.299 inch
Внутренний диаметр окружности болта (Li) : 70.866 inch
Количество отверстий под болты на внутреннем кольце (ni) : 54
Диаметр отверстия во внутреннем кольце (Bi) : 1.299 inch
Форма зуба : FD
Диаметр делительной окружности шестерни : 65.669 inch
Модуль : -12 inch
Количество зубьев (z2) : 139
Коэффициент дополнения (x2) : -0.5 inch
Ширина зуба (b2) : 3.937 inch
Нагрузка на зуб шестерни (Fz) : 41,140 lbs
Номинальный опорный момент (Crm) : 2,534,900 ft-lbs
Тип шестерни : Internal Gear
Температура : -20℃ to +120℃
Тип уплотнения : Closed Type
16277001

Описание

Outer diameter (Do), Inner diameter (di), Overall height (H), Height of outer ring (Ho), Height of inner ring (Hi), Step diameter of outer ring (Dr), Step diameter of inner ring (dr), Weight, External bolt circle diameter (Lo), Number of bolt holes at outer ring (no), Hole diameter at outer ring (Bo), Internal bolt circle diameter (Li), Number of bolt holes at inner ring (ni), Hole diameter at inner ring (Bi), Tooth form, Gear P.C.D., Module , Number of teeth (z2), Addendum coefficient (x2), Tooth width (b2), Gear tooth load (Fz) , Bearing moment rating (Crm), Gear type,

QIBR - 16277001 Поворотный Подшипник Преимущества и Применения

16277001 Поворотный Подшипник обладает высокой несущей способностью, большой гибкостью и высокой точностью изготовления.Inner diameter (di) - 65.248 inch，Outer diameter (Do) - 81.890 inch，Overall height (H) - 5.591 inch，Weight - 2,460 lbs. Он подходит для промышленного оборудования, роторного бурения, тележек, ветряных турбин, башенных кранов и т. д. и является наиболее широко используемым подшипником в условиях эксплуатации, требующих высокой точности.

Outer diameter (Do), Inner diameter (di), Overall height (H), Height of outer ring (Ho), Height of inner ring (Hi), Step diameter of outer ring (Dr), Step diameter of inner ring (dr), Weight, External bolt circle diameter (Lo), Number of bolt holes at outer ring (no), Hole diameter at outer ring (Bo), Internal bolt circle diameter (Li), Number of bolt holes at inner ring (ni), Hole diameter at inner ring (Bi), Tooth form, Gear P.C.D., Module , Number of teeth (z2), Addendum coefficient (x2), Tooth width (b2), Gear tooth load (Fz) , Bearing moment rating (Crm), Gear type,

QIBR - 16277001 Поворотный Подшипник Характеристики

16277001 Поворотный Подшипник, высокая прочность, простота обслуживания, длительный срок службы. 16277001 Поворотный Подшипник, может выдерживать одновременно радиальную нагрузку, осевую нагрузку и опрокидывающий момент, подходит для механического оборудования, требующего стабильной работы.

16277001 Поворотный подшипник Особенности и преимущества

Компактная конструкция: Компактная конструкция позволяет устанавливать подшипники в условиях ограниченного пространства и имеет более широкий спектр применения.

Высокая грузоподъемность: Он может выдерживать осевые, радиальные и опрокидывающие моменты одновременно, подходит для тяжелых условий эксплуатации.

Превосходная точность: Поддерживают высокую точность в процессе эксплуатации и снижают количество ошибок при работе оборудования.

Высокая температура и износостойкость: Изготовлены из высокотемпературной подшипниковой стали, обладают хорошей износостойкостью и прочностью.

Применение: Широко используется в подъемных машинах, машиностроении, транспортном оборудовании, горном оборудовании, металлургическом оборудовании, медицинском оборудовании, судах, военных кораблях, радарах, ветрогенераторах и других областях.

QIBR - 16277001 Оптимизация поворотных подшипников

Замена смазки: Замените смазку на другие смазки, такие как SFK, Mobil, Krupp и т.д., чтобы оптимизировать рабочие характеристики и условия использования подшипника.

Оптимизация покрытия: Нанесите другие покрытия, такие как цинкование или никелирование, чтобы повысить коррозионную стойкость и износостойкость и продлить срок службы в жестких условиях эксплуатации.

Оптимизация процесса: Оптимизация процесса производства подшипников, увеличение диапазона рабочих температур подшипников, повышение точности и стабильности подшипников.

Больше возможностей для настройки: QIBR может оптимизировать конструкцию подшипника в соответствии с чертежами заказчика или требованиями оборудования, чтобы удовлетворить потребности оборудования.

QIBR - 16277001 Контроль качества поворотных подшипников

Измерение размеров: Использование различных профессиональных высокоточных приборов для измерения различных размеров подшипника, с высочайшей точностью до 0,01 мм.

Точность вращения: Используйте циферблатный индикатор для измерения небольших дефектов или отклонений на поверхности подшипника, с точностью измерения до 0,01 мм.

Измерение твердости: Используйте твердомер Лееба для измерения твердости поверхности подшипника, с точностью измерения ±6HLD.

Металлографический анализ: Используйте профессиональный металлографический микроскоп для анализа внутренней металлографической структуры металла.

Геометрический допуск: Используйте измеритель круглости для измерения геометрии и относительного положения подшипника.

Мониторинг шума: Используйте виброметр для контроля вибрации во время работы и получения данных о шуме.
