XU 12 0222

Внутренний диаметр:
140 mm
Наружный диаметр:
300 mm
Ширина:
36 mm
Масса :
12 kg

Мы предложим вам самое подходящее решение.

XU 12 0222

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

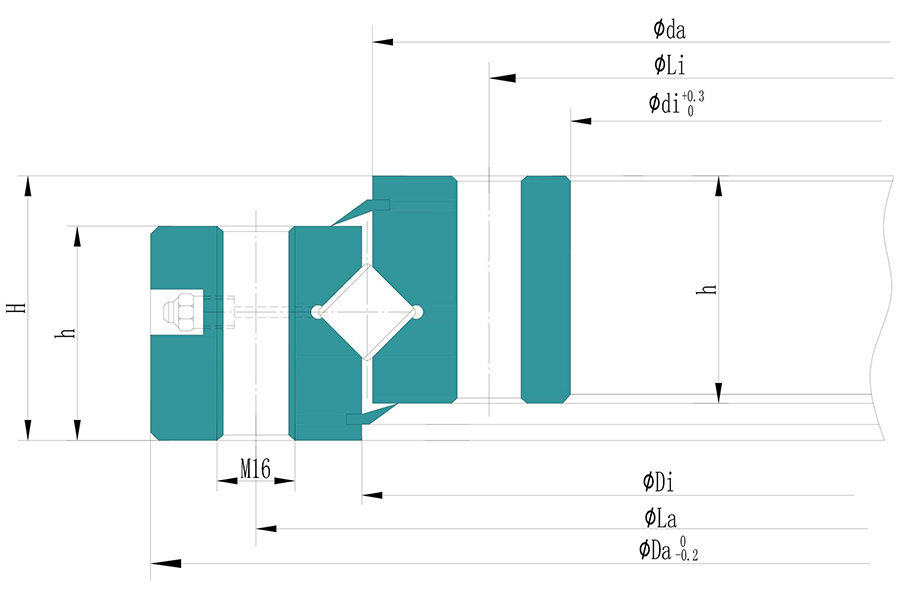

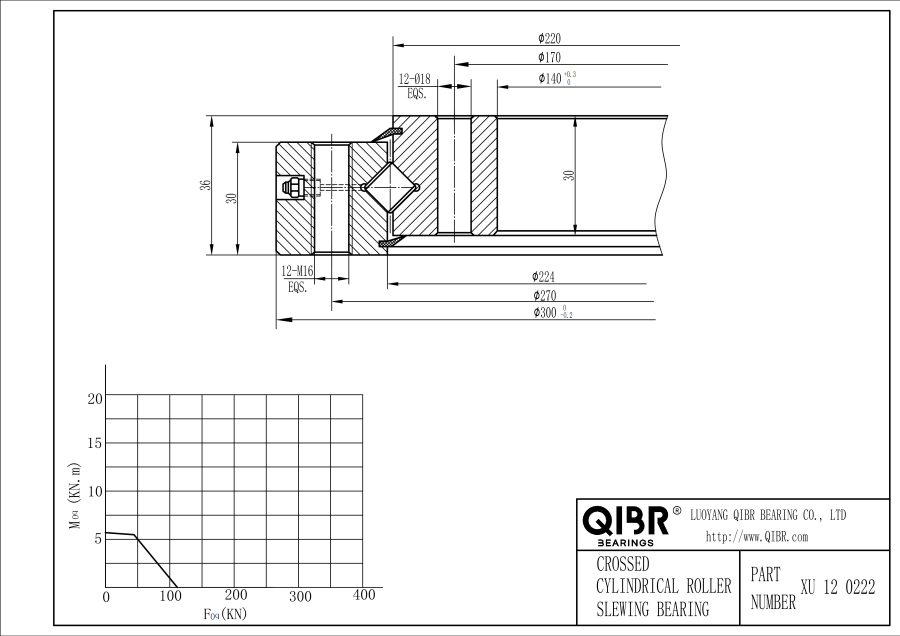

Характеристики

Seris - XU 12 0222

Бренд : QIBR
Альтернативные бренды : ATB, KAYDON, NSK, SKF, KOYO, Rothe Erde
Тип элемента качения : Roller
Система измерения : Metric
Вес : 12 kg
Наружный Диаметр (Da) : 300 mm
Внутренний диаметр (di) : 140 mm
Диаметр ступени внутреннего кольца (di ZT-IT8) : Ask Us
Внутренний диаметр наружного кольца (Di) : 224 mm
Наружный диаметр внутреннего кольца (da) : 220 mm
Общая высота (H) : 36 mm
Высота внутреннего кольца (h) : 30 mm
Расстояние между нижним наружным кольцом и внутренним кольцом (T) : Ask Us
Расстояние между верхним наружным кольцом и внутренним кольцом (t) : Ask Us
Диаметр внешней окружности болта (La) : 270 mm
Внутренний диаметр окружности болта (Li) : 170 mm
Количество болтовых отверстий на наружном кольце (na) : 12
Количество отверстий под болты на внутреннем кольце (ni) : 12
Диаметр монтажного отверстия (dB) : 18m m
Диаметр контровочного отверстия (ds) : Ask Us
Глубина зенковкого отверстия (ts) : Ask Us
Макс. радиальная нагрузка (фрикционный контакт) : 65.5 KN
Осевая динамическая способность : 133 KN
Осевые статические нагрузки : 275 KN
Радиальная динамическая нагрузка : 85 KN
Радиальная статическая нагрузка : 131 KN
Тип шестерни : No Gear
Температура : -20℃ to +120℃
Тип уплотнения : Closed Type
XU 12 0222

Описание

Weight, Outer diameter (Da), Inner diameter (di), Step diameter inner ring (di ZT-IT8), Internal diameter on outer ring (Di), External diameter on inner ring (da), Overall height (H), Inner ring height (h), Distance at bottom outer ring-inner ring (T), Distance at top outer ring-inner ring (t), External bolt circle diameter (La), Internal bolt circle diameter (Li), Number of bolt holes at outer ring (na), Number of bolt holes at inner ring (ni), Mounting hole diameter (dB), Counter bore diameter (ds), Counter bore depth (ts), MAX radial load (frictional contact), Axial dynamic capacities , Axial static capacities, Radial dynamic load, Radial static load, Gear type,

QIBR - XU 12 0222 Поворотный Подшипник Преимущества и Применения

XU 12 0222 Поворотный Подшипник, высокая точность, сильная виброустойчивость, стабильная работа, Inner diameter (di) - 140 mm，Outer diameter (Da) - 300 mm，Overall height (H) - 36 mm，Weight - 12 kg. Подходит для станков с ЧПУ, высокоточных станков и оптических приборов, центрифуг, воздуходувок, компрессоров и т.д. Это наиболее широко используемый подшипник в условиях, требующих стабильной работы.

Weight, Outer diameter (Da), Inner diameter (di), Step diameter inner ring (di ZT-IT8), Internal diameter on outer ring (Di), External diameter on inner ring (da), Overall height (H), Inner ring height (h), Distance at bottom outer ring-inner ring (T), Distance at top outer ring-inner ring (t), External bolt circle diameter (La), Internal bolt circle diameter (Li), Number of bolt holes at outer ring (na), Number of bolt holes at inner ring (ni), Mounting hole diameter (dB), Counter bore diameter (ds), Counter bore depth (ts), MAX radial load (frictional contact), Axial dynamic capacities , Axial static capacities, Radial dynamic load, Radial static load, Gear type,

QIBR - XU 12 0222 Поворотный Подшипник Характеристики

XU 12 0222 Поворотный Подшипник, может адаптироваться к различным суровым условиям, долговечен, устойчив к коррозии. XU 12 0222 Поворотный Подшипник, может выдерживать радиальную нагрузку, осевую нагрузку и опрокидывающий момент одновременно, подходит для механического оборудования, требующего высокой стабильности.

XU 12 0222 Поворотный подшипник Особенности и преимущества

Компактная конструкция: Компактная конструкция позволяет устанавливать подшипники в условиях ограниченного пространства и имеет более широкий спектр применения.

Высокая грузоподъемность: Он может выдерживать осевые, радиальные и опрокидывающие моменты одновременно, подходит для тяжелых условий эксплуатации.

Превосходная точность: Поддерживают высокую точность в процессе эксплуатации и снижают количество ошибок при работе оборудования.

Высокая температура и износостойкость: Изготовлены из высокотемпературной подшипниковой стали, обладают хорошей износостойкостью и прочностью.

Применение: Широко используется в подъемных машинах, машиностроении, транспортном оборудовании, горном оборудовании, металлургическом оборудовании, медицинском оборудовании, судах, военных кораблях, радарах, ветрогенераторах и других областях.

QIBR - XU 12 0222 Оптимизация поворотных подшипников

Замена смазки: Замените смазку на другие смазки, такие как SFK, Mobil, Krupp и т.д., чтобы оптимизировать рабочие характеристики и условия использования подшипника.

Оптимизация покрытия: Нанесите другие покрытия, такие как цинкование или никелирование, чтобы повысить коррозионную стойкость и износостойкость и продлить срок службы в жестких условиях эксплуатации.

Оптимизация процесса: Оптимизация процесса производства подшипников, увеличение диапазона рабочих температур подшипников, повышение точности и стабильности подшипников.

Больше возможностей для настройки: QIBR может оптимизировать конструкцию подшипника в соответствии с чертежами заказчика или требованиями оборудования, чтобы удовлетворить потребности оборудования.

QIBR - XU 12 0222 Контроль качества поворотных подшипников

Измерение размеров: Использование различных профессиональных высокоточных приборов для измерения различных размеров подшипника, с высочайшей точностью до 0,01 мм.

Точность вращения: Используйте циферблатный индикатор для измерения небольших дефектов или отклонений на поверхности подшипника, с точностью измерения до 0,01 мм.

Измерение твердости: Используйте твердомер Лееба для измерения твердости поверхности подшипника, с точностью измерения ±6HLD.

Металлографический анализ: Используйте профессиональный металлографический микроскоп для анализа внутренней металлографической структуры металла.

Геометрический допуск: Используйте измеритель круглости для измерения геометрии и относительного положения подшипника.

Мониторинг шума: Используйте виброметр для контроля вибрации во время работы и получения данных о шуме.

Особенности и преимущества

Подшипник с перекрестным кассиром. без зубьев шестерни, с предварительным натягом, с уплотнением, смазочный ниппель по окружности кольца без зубьев.
XU
Наружное кольцо обладает превосходными механическими характеристиками, высокой прочностью и вязкостью. После закалки и отпуска (Q+T) оно демонстрирует усталостную прочность, ударопрочность и отличную ударную вязкость при низких температурах.
Внутреннее кольцо обладает превосходными механическими характеристиками, высокой прочностью и вязкостью. После закалки и отпуска (Q+T) оно демонстрирует усталостную прочность, ударопрочность и отличную ударную вязкость при низких температурах.
Ролики и шарики - оба типа тел качения, которые являются важнейшими компонентами опорно-поворотных подшипников и наиболее часто используемыми телами качения в подшипниковой промышленности.
Он расположен между наружной дорожкой качения, внутренней дорожкой качения и роликами/шариками подшипника. Это изолирующий блок, который служит сепаратором.
Его роль состоит в двух направлениях: Во-первых, предотвратить потерю смазки или масла внутри подшипника, обеспечивая надлежащее смазывание. Во-вторых, защищает подшипник от внешней пыли или вредных газов, предотвращая тем самым его повреждение.
Для обеспечения бесперебойной работы подшипника необходимо вводить смазку или масло между внутренним и наружным кольцами подшипника. Назначение консистентной смазки или масла заключается в снижении коэффициента трения и износа, минимизации потерь тепла и трения в подшипнике, а также увеличении срока службы подшипника.
