Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

114

Однорядные роликовые поворотные подшипники с внутренним зубчатым венцом широко используются в грузоподъемном, транспортном и различном машиностроении. Эти подшипники отлично справляются с большими осевыми и радиальными нагрузками, обеспечивая при этом точное управление вращением, что очень важно для такого оборудования, как краны, автокраны и другие тяжелые машины, используемые в строительстве и промышленности. Их внутренняя конструкция зубьев позволяет легко интегрировать их в системы зубчатых передач, обеспечивая эффективную передачу мощности и повышая эксплуатационную надежность. Это делает их незаменимыми компонентами там, где надежность, точность и долговечность являются важнейшими требованиями.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Inner diameter

120mm-8000mm

Outer diameter

280mm-8000mm

Вес

20kg-8000kg

Structures

Outer Ring, Inner Ring, Spacer, Rolling element, Seal

Brand

QIBR/OEM/Neutral

Package

Standard Export Package

Материал

42CrMo, 50Mn, or Stainless Steel

Применения

Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

QIBR Model Selection

Filters

Глубина (L)

Тип шестерни

Внутренний диаметр (d)

Наружный диаметр (D)

Общая высота (H)

Диаметр наконечника (da)

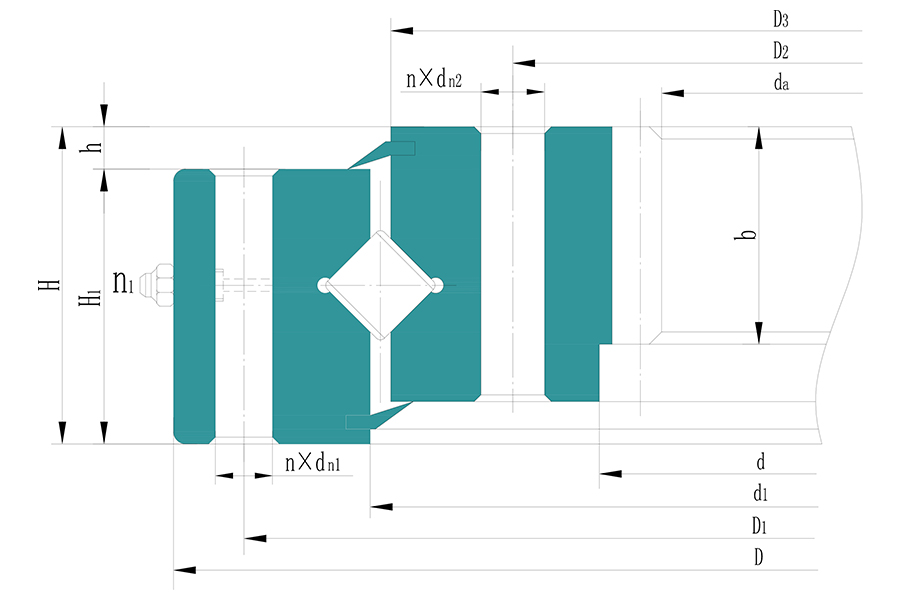

NO.	Product Number	Глубина (L)	Тип шестерни	Внутренний диаметр (d)	Наружный диаметр (D)	Общая высота (H)	Диаметр наконечника (da)
1	114.25.500	32 mm	Internal Gear	398 mm	602 mm	75 mm	368.4 mm
2	114.25.560	32 mm	Internal Gear	458 mm	662 mm	75 mm	428.4 mm
3	114.28.800	40 mm	Internal Gear	678 mm	922 mm	82 mm	634 mm
4	114.25.710	32 mm	Internal Gear	608 mm	812 mm	75 mm	571.2 mm
5	114.28.900	40 mm	Internal Gear	778 mm	1022 mm	82 mm	734 mm
6	114.28.1000	40 mm	Internal Gear	878 mm	1122 mm	82 mm	820.8 mm
7	114.25.1120	40 mm	Internal Gear	998 mm	1242 mm	82 mm	940.8 mm
8	114.32.1250	48 mm	Internal Gear	1110 mm	1390 mm	91 mm	1041.6 mm
9	114.32.1400	48 mm	Internal Gear	1260 mm	1540 mm	91 mm	1195.6 mm
10	114.32.1600	48 mm	Internal Gear	1460 mm	1740 mm	91 mm	1382.4 mm
11	114.32.1800	48 mm	Internal Gear	1660 mm	1940 mm	91 mm	1574.4 mm
12	114.40.2000	48 mm	Internal Gear	1660 mm	1940 mm	91 mm	1735.2 mm
13	114.40.2240	60 mm	Internal Gear	2065 mm	2418 mm	112 mm	1987.2 mm
14	114.40.2500	60 mm	Internal Gear	2325 mm	2678 mm	112 mm	2228 mm
15	114.40.2800	60 mm	Internal Gear	2625 mm	2978 mm	112 mm	2528 mm
16	114.50.3150	84 mm	Internal Gear	2922 mm	3376 mm	134 mm	2824.8 mm
17	114.50.3550	84 mm	Internal Gear	3322 mm	3776 mm	134 mm	3220.8 mm
18	114.50.4000	84 mm	Internal Gear	3772 mm	4226 mm	134 mm	3660 mm
19	114.50.4500	84 mm	Internal Gear	4272 mm	4726 mm	134 mm	4160 mm

Особенности и преимущества перекрестных цилиндрических роликовых опорно-поворотных подшипников QIBR серии 114

Перекрещивающиеся цилиндрические роликовые поворотные подшипники QIBR серии 114 имеют множество существенных особенностей и преимуществ и играют ключевую роль в различных областях, в основном отраженных в следующих аспектах:

1.Перекрещивающиеся цилиндрические роликовые поворотные подшипники QIBR серии 114 обладают высокой грузоподъемностью.

Большой модуль внутренних зубьев скрещенных цилиндрических роликовых опорно-поворотных устройств QIBR серии 114 позволяет создавать большую касательную силу на поверхности зубьев, что делает их пригодными для применения в условиях, испытывающих большие нагрузки и ударные нагрузки.

2. Перекрещивающиеся цилиндрические роликовые поворотные подшипники QIBR серии 114 обладают хорошей стабильностью и долгим сроком службы.

Перекрещенные цилиндрические роликовые поворотные подшипники QIBR серии 114 имеют высокую точность изготовления и малый монтажный зазор. Подшипники обладают высокой рабочей стабильностью, что снижает вибрацию и шум системы, улучшает плавность и надежность работы, и тем самым продлевает срок службы подшипников.

3. Индивидуальные услуги скрещенных цилиндрических роликовых поворотных подшипников QIBR серии 114

Перекрестные цилиндрические роликовые поворотные подшипники QIBR серии 114 могут предоставлять индивидуальные услуги и проектировать подшипники в соответствии с конкретными потребностями для удовлетворения специальных требований и условий эксплуатации в различных отраслях промышленности.

4.Пересеченный цилиндрический роликовый поворотный подшипник QIBR серии 114 обладает эффективными возможностями передачи энергии

Конструкция внутренних зубьев скрещенных цилиндрических роликовых опорно-поворотных устройств QIBR серии 114 позволяет напрямую соединять их с системами зубчатых передач, что обеспечивает эффективную передачу мощности. Это позволяет отказаться от дополнительных компонентов передачи, таких как цепи или ремни, что снижает механический износ и требования к техническому обслуживанию.

Улучшение характеристик и решения QIBR скрещенных цилиндрических роликовых поворотных подшипников серии 114

1. Улучшение материальных характеристик подшипника

Перекрестный цилиндрический роликовый поворотный подшипник QIBR серии 114 может улучшить материальные характеристики и срок службы подшипника за счет защиты поверхности от коррозии.

2. Улучшение точности вращения подшипника

В производстве скрещенных цилиндрических роликовых поворотных подшипников QIBR серии 114 используется передовое технологическое оборудование и процессы, такие как обрабатывающие центры и прецизионная термообработка, для улучшения геометрической точности внутреннего и наружного колец, уменьшения ошибок обработки, и, таким образом, улучшения точности вращения и стабильности подшипника.

3. Сокращение потребности в обслуживании и замене подшипников

Цилиндрический роликовый поворотный подшипник с перекрестными роликами серии 114 имеет уплотнения и смазочные отверстия. Уплотнения предотвращают попадание загрязнений в подшипник и уменьшают утечку смазки; смазочные отверстия удобны для заливки смазки, что продлевает срок службы и снижает затраты на обслуживание и замену.

4. Индивидуальный дизайн

Для различных случаев, QIBR скрещенные цилиндрические роликовые поворотные подшипники серии 114 могут обеспечить индивидуальные решения размера для удовлетворения специальных приложений. Это не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.

В заключение следует отметить, что оптимизация материалов, точность изготовления и индивидуальный дизайн позволяют значительно улучшить характеристики скрещивающихся цилиндрических роликовых поворотных подшипников QIBR серии 114 для удовлетворения все более жестких требований к применению.

Основные области применения скрещенных цилиндрических роликовых опорно-поворотных подшипников QIBR серии 114

Станки: Скрещенные цилиндрические роликовые опорно-поворотные подшипники QIBR серии 114 обеспечивают высокоточную стабильность вращения в системе поворотных столов станков с ЧПУ.

Медицинское оборудование: Перекрещивающиеся цилиндрические роликовые поворотные подшипники QIBR серии 114 используются в оборудовании для визуализации, таком как компьютерные томографы и операционные столы, для обеспечения плавной работы и высокоточного позиционирования.

Тяжелое оборудование: Перекрещивающиеся цилиндрические роликовые поворотные подшипники QIBR серии 114 обеспечивают сильную поддержку и способность противодействовать опрокидыванию в горных машинах, кранах и строительном оборудовании.

Судоходство и морская техника: Перекрестные цилиндрические роликовые поворотные подшипники QIBR серии 114 используются в судовых вращающихся устройствах и морских платформах, чтобы выдерживать нагрузки в суровых условиях.
