Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Inner diameter

120mm-8000mm

Outer diameter

280mm-8000mm

Вес

20kg-8000kg

Structures

Outer Ring, Inner Ring, Spacer, Rolling element, Seal

Brand

QIBR/OEM/Neutral

Диаметр вала абатмента (das)

Standard Export Package

Материал

42CrMo, 50Mn, or Stainless Steel

Применения

Hoisting machinery, construction machinery, material handling machinery, mining machinery, metallurgical machinery, medical instruments,ships and warships, radar,wind turbine

111

Filters

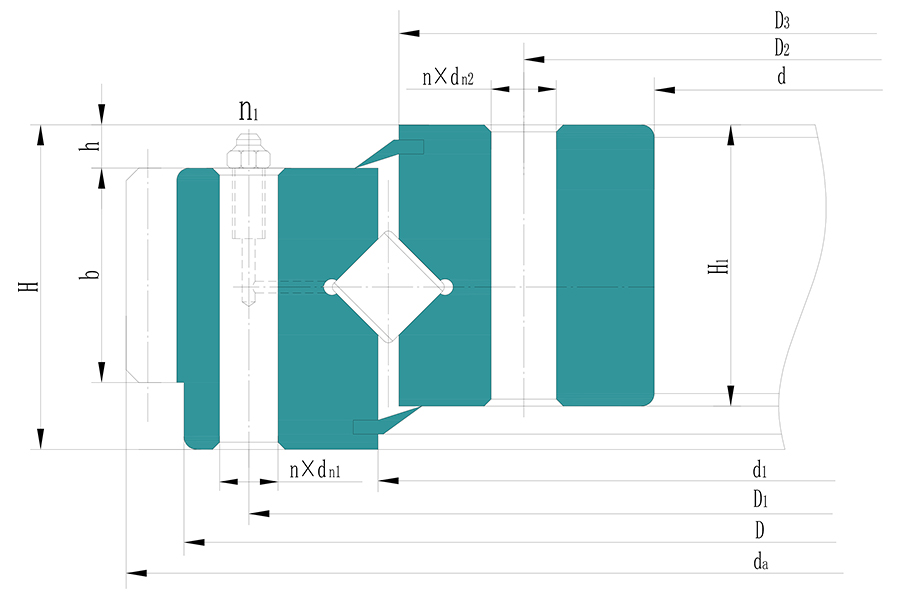

NO. Product Product Number Глубина (L) Тип шестерни Внутренний диаметр (d) Наружный диаметр (D) Общая высота (H) Диаметр наконечника (da)
1 111.25.500/ 111.25.500 32 mm External Gear 398 mm 602 mm 75 mm 629 mm
2 111.25.560/ 111.25.560 32 mm External Gear 458 mm 662 mm 75 mm 689 mm
3 111.25.630/ 111.25.630 32 mm External Gear 528 mm 732 mm 75 mm 772.8 mm
4 111.25.710/ 111.25.710 32 mm External Gear 608 mm 812 mm 75 mm 850.8 mm
5 111.28.800/ 111.28.800 40 mm External Gear 678 mm 922 mm 82 mm 966.4 mm
6 111.28.900/ 111.28.900 40 mm External Gear 778 mm 1022 mm 82 mm 1062.4 mm
7 111.28.1000/ 111.28.1000 40 mm External Gear 878 mm 1122 mm 82 mm 1188 mm
8 111.25.1120/ 111.25.1120 40 mm External Gear 998 mm 1242 mm 82 mm 1298 mm
9 111.32.1250/ 111.32.1250 48 mm External Gear 1110 mm 1390 mm 91 mm 1449.6 mm
10 111.32.1400/ 111.32.1400 48 mm External Gear 1260 mm 1540 mm 91 mm 1605.6 mm
11 111.32.1600/ 111.32.1600 48 mm External Gear 1460 mm 1740 mm 91 mm 1817.2 mm
12 111.32.1800/ 111.32.1800 48 mm External Gear 1660 mm 1940 mm 91 mm 2013.2 mm
13 111.40.2000/ 111.40.2000 60 mm External Gear 1825 mm 2178 mm 112 mm 2268.8 mm
14 111.40.2240/ 111.40.2240 60 mm External Gear 2065 mm 2418 mm 112 mm 2492.8 mm
15 111.40.2500/ 111.40.2500 60 mm External Gear 2325 mm 2678 mm 112 mm 2768.4 mm
16 111.40.2800/ 111.40.2800 60 mm External Gear 2625 mm 2978 mm 112 mm 3074.4 mm
17 111.50.3150/ 111.50.3150 84 mm External Gear 2922 mm 3376 mm 134 mm 3476 mm
18 111.50.3550/ 111.50.3550 84 mm External Gear 3322 mm 3776 mm 134 mm 3876 mm
19 111.50.4000/ 111.50.4000 84 mm External Gear 3772 mm 4226 mm 134 mm 4329.6 mm
20 111.50.4500/ 111.50.4500 84 mm External Gear 4272 mm 4726 mm 134 mm 4835.6 mm

Особенности и преимущества скрещенных цилиндрических роликовых поворотных подшипников QIBR серии 111

Скрещенные цилиндрические роликовые поворотные подшипники QIBR серии 111 имеют ряд существенных особенностей и преимуществ и играют ключевую роль в различных областях, в основном отраженных в следующих аспектах:

1.Перекрестный цилиндрический роликовый поворотный подшипник QIBR серии 111 обладает высокой грузоподъемностью

Конструкция перекрестного цилиндрического роликового поворотного подшипника QIBR серии 111 позволяет подшипнику нести радиальные и осевые нагрузки в нескольких направлениях одновременно, и подходит для выдерживания больших нагрузок и ударных нагрузок.

2. Перекрестный цилиндрический роликовый поворотный подшипник QIBR серии 111 обладает хорошей стабильностью и длительным сроком службы.

Перекрестный цилиндрический роликовый поворотный подшипник QIBR серии 111 имеет высокую точность изготовления и малый монтажный зазор. Подшипник обладает высокой рабочей стабильностью, снижает вибрацию и шум системы, улучшает плавность и надежность работы, тем самым продлевая срок службы подшипника.

3. Индивидуальные услуги QIBR скрещенных цилиндрических роликовых поворотных подшипников серии 111

QIBR скрещенных цилиндрических роликовых поворотных подшипников серии 111 может предоставлять индивидуальные услуги и проектировать подшипники в соответствии с конкретными потребностями для удовлетворения специальных требований и условий эксплуатации в различных отраслях промышленности.

4.Пересеченный цилиндрический роликовый поворотный подшипник QIBR серии 111 обладает эффективными возможностями передачи

Конструкция внешних зубьев для пересеченного цилиндрического роликового поворотного подшипника QIBR серии 111 позволяет напрямую соединять их с системами зубчатых передач, что приводит к эффективной передаче мощности. Это позволяет отказаться от дополнительных компонентов передачи, таких как цепи или ремни, что снижает механический износ и требования к техническому обслуживанию

Улучшение эксплуатационных характеристик и решения, применяемые в скрещенных цилиндрических роликовых поворотных подшипниках QIBR серии 111

1. Улучшение характеристик материала подшипника

В подшипниках QIBR с перекрестными цилиндрическими роликами серии 111 могут применяться такие материалы, как высокотемпературные уплотнительные ленты, для улучшения несущей способности и срока службы подшипника.

2. Улучшение точности вращения подшипника

При производстве скрещенных цилиндрических роликовых поворотных подшипников QIBR серии 111 используется передовое технологическое оборудование и процессы, такие как обрабатывающие центры и точная термообработка, для улучшения геометрической точности внутреннего и наружного колец, уменьшения ошибок обработки, и, таким образом, улучшения точности вращения и стабильности подшипника.

3. Снижение необходимости обслуживания и замены подшипников

Цилиндрический поворотный подшипник с перекрестными роликами QIBR серии 111 имеет уплотнения и отверстия для смазочного масла. Уплотнения предотвращают попадание загрязнений в подшипник и уменьшают утечку смазки; отверстия для смазки удобны для заполнения смазкой, срок службы увеличивается, а затраты на обслуживание и замену снижаются.

4. Индивидуальный дизайн

Цилиндрический роликовый поворотный подшипник с перекрестными роликами серии 111 QIBR может предложить индивидуальные решения по размерам для различных случаев, чтобы удовлетворить специальные приложения. Это не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.

В заключение, оптимизируя материалы, точность изготовления и индивидуальный дизайн, можно значительно улучшить характеристики перекрестных цилиндрических роликовых поворотных подшипников QIBR серии 111, чтобы удовлетворить все более высокие требования к применению.

Основные области применения скрещивающихся цилиндрических роликовых опорно-поворотных устройств серии 111

Станки:Скрещивающиеся цилиндрические роликовые опорно-поворотные устройства серии 111 обеспечивают высокоточную стабильность вращения в системе поворотных столов станков с ЧПУ.

Медицинское оборудование: Перекрещивающиеся цилиндрические роликовые поворотные подшипники QIBR серии 111 используются в оборудовании для визуализации, таком как компьютерные томографы и операционные столы, для обеспечения плавной работы и высокоточного позиционирования.

Тяжелое оборудование: Перекрещивающиеся цилиндрические роликовые поворотные подшипники QIBR серии 111 обеспечивают сильную поддержку и способность противодействовать опрокидыванию в горных машинах, кранах и строительном оборудовании.

Судоходство и морская техника: Перекрестные цилиндрические роликовые поворотные подшипники QIBR серии 111 используются в судовых вращающихся устройствах и морских платформах, чтобы выдерживать нагрузки в суровых условиях.
