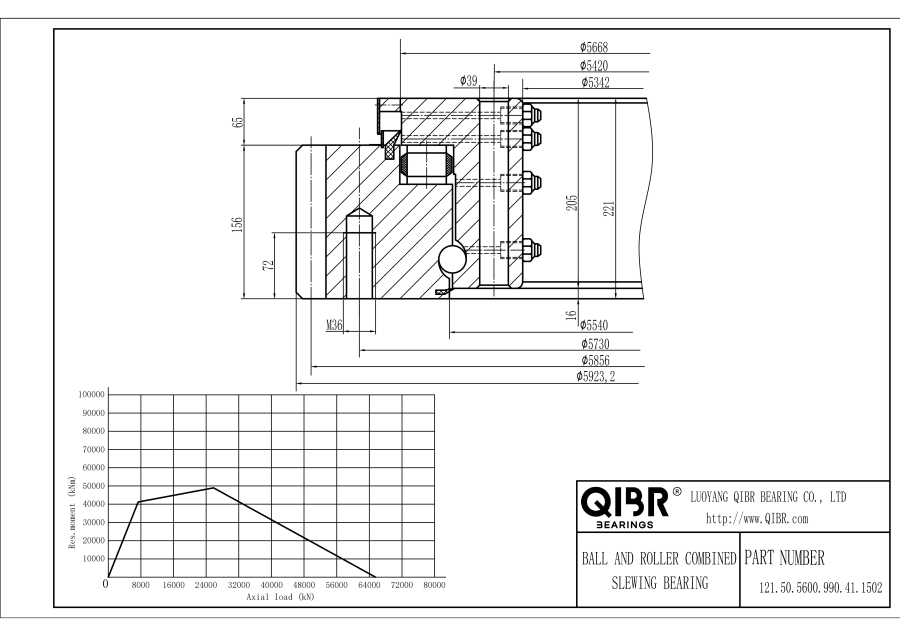

121.50.5600.990.41.1502

Внутренний диаметр:: 5342 mm

Наружный диаметр:: 5923.2 mm

Ширина:: 221 mm

Масса :: 6397 kg

Мы предложим вам самое подходящее решение.

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Бренд : QIBR

Тип элемента качения : Ball and Roller Combined

Система измерения : Metric

Вес : 6397 kg

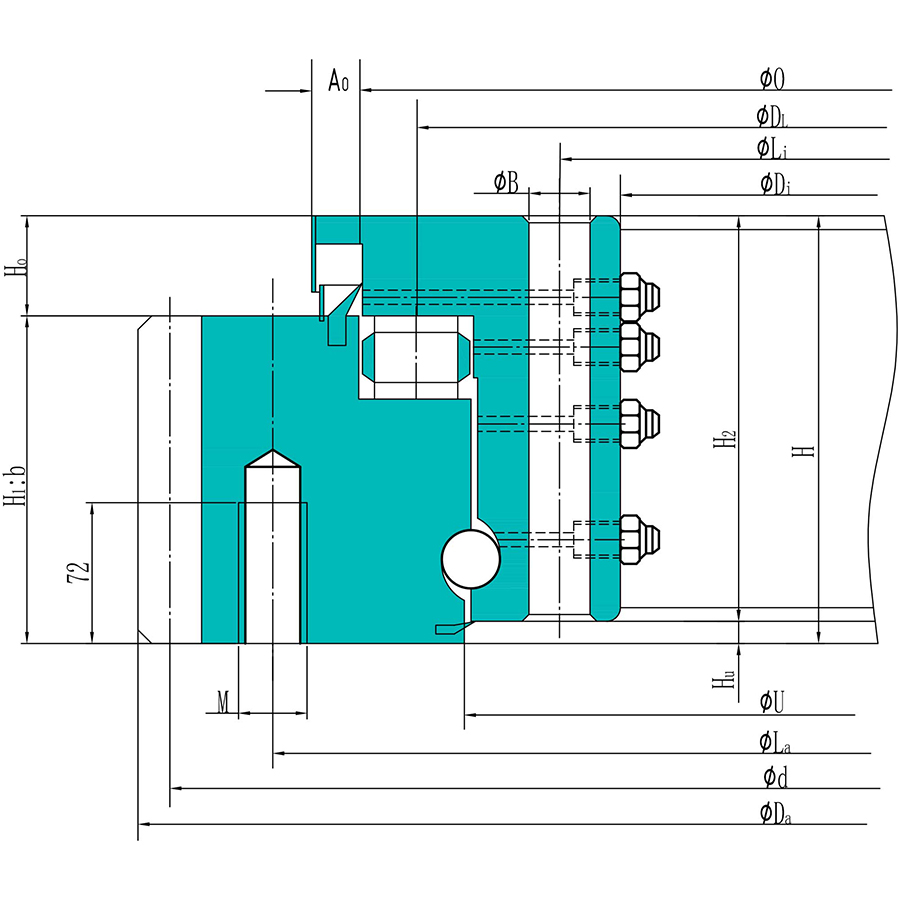

Наружный Диаметр (Da) : 5923.2 mm

Внутренний диаметр (Di) : 5342 mm

Общая высота (H) : 221 mm

Диаметр внешней окружности болта (La) : 5730 mm

Внутренний диаметр окружности болта (Li) : 5420 mm

Количество отверстий под болты на круг (n) : 90

Диаметр отверстия под болт (B) : 39 mm

Размер болта : 36 mm

Количество форсунок для смазки : 18

Диаметр (O) : 5668 mm

Диаметр (U) : 5540 mm

Высота кольца (H1) : 156 mm

Высота кольца (H2) : 205 mm

Расстояние между нижним наружным кольцом и внутренним кольцом (Hu) : 16 mm

Расстояние между верхним наружным кольцом и внутренним кольцом (Ho) : 65 mm

Диаметр делительной окружности шестерни : 5856 mm

Модуль : 24 mm

Количество зубьев (z) : 244

Модификация дополнения (x*m) : +12 mm

Сокращение дополнения (k.m) : -2.4 mm

Ширина зуба (b) : 156 mm

Допустимые нормальные касательные силы : 325.5 KN

Допустимые касательные силы макс. : 651.0 KN

Тип шестерни : External Gear

Температура : -20℃ to +120℃

Тип уплотнения : Closed Type

121.50.5600.990.41.1502 Поворотный подшипник Особенности и преимущества

Компактная конструкция: Компактная конструкция позволяет устанавливать подшипники в условиях ограниченного пространства и имеет более широкий спектр применения.

Высокая грузоподъемность: Он может выдерживать осевые, радиальные и опрокидывающие моменты одновременно, подходит для тяжелых условий эксплуатации.

Превосходная точность: Поддерживают высокую точность в процессе эксплуатации и снижают количество ошибок при работе оборудования.

Высокая температура и износостойкость: Изготовлены из высокотемпературной подшипниковой стали, обладают хорошей износостойкостью и прочностью.

Применение: Широко используется в подъемных машинах, машиностроении, транспортном оборудовании, горном оборудовании, металлургическом оборудовании, медицинском оборудовании, судах, военных кораблях, радарах, ветрогенераторах и других областях.

QIBR - 121.50.5600.990.41.1502 Оптимизация поворотных подшипников

Замена смазки: Замените смазку на другие смазки, такие как SFK, Mobil, Krupp и т.д., чтобы оптимизировать рабочие характеристики и условия использования подшипника.

Оптимизация покрытия: Нанесите другие покрытия, такие как цинкование или никелирование, чтобы повысить коррозионную стойкость и износостойкость и продлить срок службы в жестких условиях эксплуатации.

Оптимизация процесса: Оптимизация процесса производства подшипников, увеличение диапазона рабочих температур подшипников, повышение точности и стабильности подшипников.

Больше возможностей для настройки: QIBR может оптимизировать конструкцию подшипника в соответствии с чертежами заказчика или требованиями оборудования, чтобы удовлетворить потребности оборудования.

QIBR - 121.50.5600.990.41.1502 Контроль качества поворотных подшипников

Измерение размеров: Использование различных профессиональных высокоточных приборов для измерения различных размеров подшипника, с высочайшей точностью до 0,01 мм.

Точность вращения: Используйте циферблатный индикатор для измерения небольших дефектов или отклонений на поверхности подшипника, с точностью измерения до 0,01 мм.

Измерение твердости: Используйте твердомер Лееба для измерения твердости поверхности подшипника, с точностью измерения ±6HLD.

Металлографический анализ: Используйте профессиональный металлографический микроскоп для анализа внутренней металлографической структуры металла.

Геометрический допуск: Используйте измеритель круглости для измерения геометрии и относительного положения подшипника.

Мониторинг шума: Используйте виброметр для контроля вибрации во время работы и получения данных о шуме.
