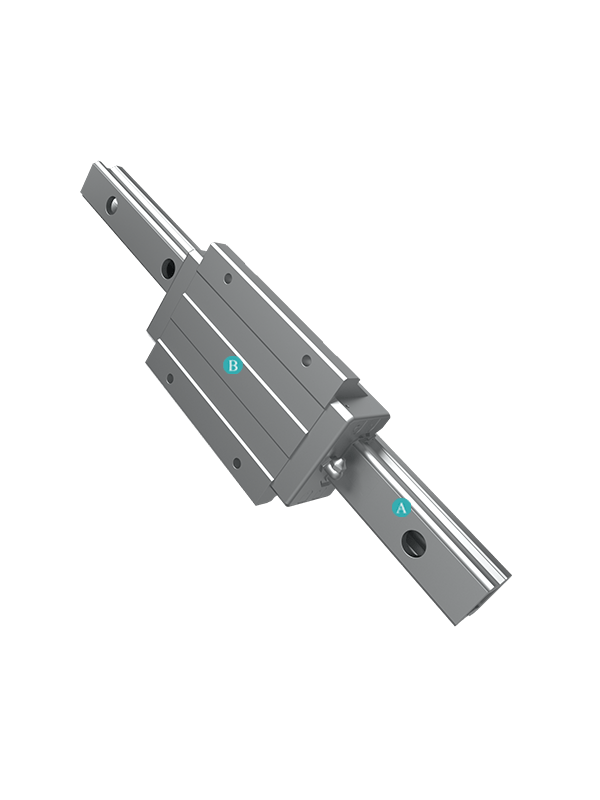

SSR25XW-N

Внутренний диаметр:: 83 mm

Наружный диаметр:: 48 mm

Ширина:: 33 mm

Масса :: 0.4 kg

Мы предложим вам самое подходящее решение.

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Бренд : QIBR

Система измерения : Metric

Уровень точности : H

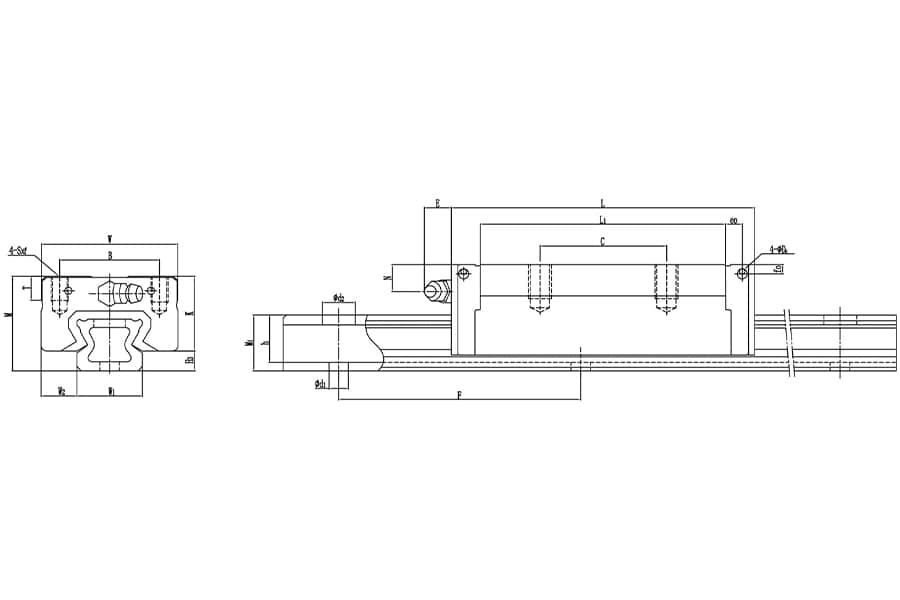

Высота (M) : 33 mm

Ширина (W) : 48 mm

Длина (L) : 83 mm

Горизонтальное центральное расстояние между отверстиями для установки блока (B) : 35 mm

Продольное центральное расстояние между отверстиями для установки блока (C) : 35 mm

Номинальный размер отверстия для установки корпуса (S) : M6

Длина блока (L1) : 8.2 mm

Высота ступени блока (T) : 8.4 mm

Осевое положение масляной форсунки (N) : 5.5 mm

Продольное положение масляной форсунки (E) : 12 mm

Осевое положение отверстия (eo) : 6.8 mm

Продольное положение отверстия (fo)v : 3.3 mm

Диаметр отверстия (Do) : 3 mm

Форсунка для смазки : B-M6F

Номинальное расстояние между блоком и нижней поверхностью рельса (H3) : 6.8 mm

Ширина направляющей LM (W1) : 23 mm

Ширина направляющей LM (W2) : 12.5 mm

Высота направляющей LM (M1) : 18 mm

Угол продольного наклона (F) : 60 mm

Макс. длина направляющей LM : 3000 mm

Базовая динамическая нагрузка : 31.5 KN

Макс. нагрузка при эксплуатации (Sk) : 5.07 KN

Макс. нагрузка при эксплуатации (Skl) : 5.07 KN

Макс. нагрузка при эксплуатации (SkT) : 2.47 KN

Вес-блок LM : 0.4 kg

Вес-рельсы LM : 1.62 kg/m

Температура : -15 ℃ to +80 ℃

Тип уплотнения : Open Type

SSR25XW-N Особенности и преимущества рельса

Высокая стабильность: Ролики расположены крест-накрест, площадь контакта увеличена, упругая деформация мала, стабильность и точность движения повышены.

Структурная конструкция: Она может одновременно выдерживать осевые, радиальные и опрокидывающие моменты, подходит для тяжелых условий эксплуатации.

Низкое трение: Коэффициент трения очень низкий и равномерный, скольжение прилипания низкое, работа плавная, трение качения небольшое, устойчивость хорошая.

Высокая жесткость: По сравнению с традиционными продуктами, эффективная длина контакта роликов увеличена, интервал между роликами сокращен, количество роликов велико, а жесткость направляющих улучшена.

Применение: Имеет широкий спектр применения в прецизионных станках, системах разгрузки термопластавтоматов, загрузчиках и разгрузчиках токарных станков, компьютерных томографах для цифрового рентгена зубов, механизмах скольжения кресел самолетов и т.д.

QIBR - SSR25XW-N Оптимизация рельсов

Высокопроизводительные материалы: Различные материалы могут быть предоставлены в соответствии с потребностями клиента, такие как нержавеющая сталь, алюминиевый сплав, карбид вольфрама, керамика и т.д.

Замена смазки: Выберите подходящую смазку в соответствии с рабочими требованиями направляющей, например, Mobil, Shell, SKF, Klüber, Fuchs и т.д.

Обработка поверхности: Оптимизируйте поверхность направляющего рельса. В соответствии с требованиями заказчика используйте такие технологии обработки поверхности, как азотирование, хромирование или нанесение покрытий, чтобы повысить износостойкость и коррозионную стойкость направляющих рельсов.

Больше возможностей для настройки: QIBR может спроектировать и оптимизировать направляющий рельс в соответствии с требованиями заказчика к чертежам и условиям работы направляющего рельса.

QIBR - SSR25XW-N Контроль качества рельсов

Измерение размеров: Используйте различные профессиональные высокоточные приборы для измерения различных размеров направляющего рельса с максимальной точностью 0,001 мм.

Измерение твердости: Используйте твердомер для измерения твердости поверхности направляющего рельса, с точностью измерения ±0,5HRC.

Измерение шероховатости: Используйте тестер шероховатости поверхности для измерения шероховатости поверхности направляющей шины с максимальной точностью ±0,01 мкм.

Измерение нагрузки: Используйте датчик силы для измерения грузоподъемности направляющей шины в статических и динамических условиях.

Геометрический допуск: Используйте профилометр для измерения геометрии и относительного положения направляющей шины.

Контроль сырья: Закупка стали и деталей у поставщиков, сертифицированных по стандарту ISO 14001, обеспечивает стабильность продукции и способствует устойчивому развитию.
