Радиальный шарикоподшипник с канавкой под стопорное кольцо

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Поиск нужной модель подшипника.

Диаметр вала абатмента (da)

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

GCr15、5200、100Cr6、SUJ2

Внутренний диаметр кольца

10mm-120mm

Наружный диаметр кольца

30mm-180mm

Вес

0.032kg-3.05kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, centrifuge, booster pump, oil pump, blower, various gearboxes, laboratory equipment

Радиальный шарикоподшипник с канавкой под стопорное кольцо

Filters

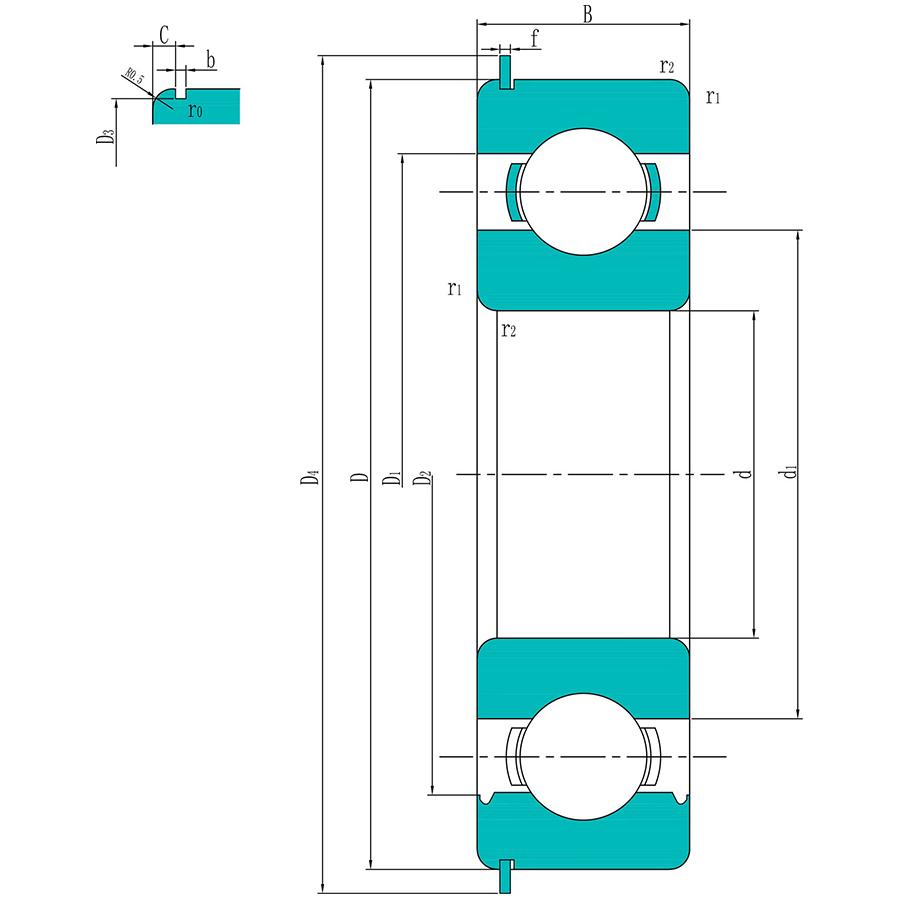

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Вес Наружный диаметр (D) Ширина (B)
1 6200 6200 ZNR 5.4 KN 2.36 KN 10 mm 0.035 kg 30 mm 9 mm
2 6200 6200 2ZNR 5.4 KN 2.36 KN 10 mm 0.035 kg 30 mm 9 mm
3 6200 6200 N 5.4 KN 2.36 KN 10 mm 0.032 kg 30 mm 9 mm
4 6200 6200 NR 5.4 KN 2.36 KN 10 mm 0.032 kg 30 mm 9 mm
5 6201 6201 ZNR 7.28 KN 3.1 KN 12 mm 0.037 kg 32 mm 10 mm
6 6201 6201 2ZNR 7.28 KN 3.1 KN 12 mm 0.037 kg 32 mm 10 mm
7 6201 6201 N 7.28 KN 3.1 KN 12 mm 0.037 kg 32 mm 10 mm
8 6201 6201 NR 7.28 KN 3.1 KN 12 mm 0.037 kg 32 mm 10 mm
9 6202 6202 ZNR 8.06 KN 3.75 KN 15 mm 0.045 kg 35 mm 11 mm
10 6202 6202 2ZNR 8.06 KN 3.75 KN 15 mm 0.045 kg 35 mm 11 mm
11 6202 6202 N 8.06 KN 3.75 KN 15 mm 0.045 kg 35 mm 11 mm
12 6202 6202 NR 8.06 KN 3.75 KN 15 mm 0.045 kg 35 mm 11 mm
13 6203 6203 ZNR 9.95 KN 5 KN 17 mm 0.065 kg 40 mm 12 mm
15 6203 6203 N 9.95 KN 5 KN 17 mm 0.065 kg 40 mm 12 mm
16 6203 6203 NR 9.95 KN 5 KN 17 mm 0.065 kg 40 mm 12 mm
17 6303 6303 ZNR 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
18 6303 6303 2ZNR 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
19 6303 6303 N 14.3 KN 6.55 KN 17 mm 0.12 kg 47 mm 14 mm
20 6303 6303 NR 14.3 KN 6.55 KN 17 mm 47 mm 14 mm
21 6004 6004 ZNR 9.95 KN 5 KN 20 mm 0.069 kg 42 mm 12 mm
22 6004 6004 2ZNR 9.95 KN 5 KN 20 mm 0.069 kg 42 mm 12 mm
23 6004 6004 N 9.95 KN 5 KN 20 mm 0.069 kg 42 mm 12 mm
24 6004 6004 NR 9.95 KN 5 KN 20 mm 0.069 kg 42 mm 12 mm
25 6204 6204 ZNR 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
26 6204 6204 2ZNR 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
27 6204 6204 N 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
28 6204 6204 NR 13.5 KN 6.55 KN 20 mm 0.11 kg 47 mm 14 mm
29 6304 6304 ZNR 16.8 KN 7.8 KN 20 mm 0.16 kg 52 mm 15 mm
30 6304 6304 2ZNR 16.8 KN 7.8 KN 20 mm 0.16 kg 52 mm 15 mm
31 6304 6304 N 16.8 KN 7.8 KN 20 mm 0.15 kg 52 mm 15 mm
32 6304 6304 NR 16.8 KN 7.8 KN 20 mm 0.15 kg 52 mm 15 mm
33 6005 6005 ZNR 11.9 KN 6.55 KN 25 mm 0.08 kg 47 mm 12 mm
34 6005 6005 2ZNR 11.9 KN 6.55 KN 25 mm 0.08 kg 47 mm 12 mm
35 6005 6005 N 11.9 KN 6.55 KN 25 mm 0.08 kg 47 mm 12 mm
36 6005 6005 NR 11.9 KN 6.55 KN 25 mm 0.08 kg 47 mm 12 mm
38 6205 6205 2ZNR 14.8 KN 7.8 KN 25 mm 0.13 kg 52 mm 15 mm
39 6205 6205 N 14.8 KN 7.8 KN 25 mm 0.13 kg 52 mm 15 mm
40 6205 6205 NR 14.8 KN 7.8 KN 25 mm 0.13 kg 52 mm 15 mm
41 6305 6305 ZNR 23.4 KN 11.6 KN 25 mm 0.24 kg 62 mm 17 mm
42 6305 6305 2ZNR 23.4 KN 11.6 KN 25 mm 0.24 kg 62 mm 17 mm
43 6305 6305 N 23.4 KN 11.6 KN 25 mm 0.23 kg 62 mm 17 mm
44 6305 6305 NR 23.4 KN 11.6 KN 25 mm 0.23 kg 62 mm 17 mm
45 6006 6006 N 13.8 KN 8.3 KN 30 mm 0.12 kg 55 mm 13 mm
46 6006 6006 NR 13.8 KN 8.3 KN 30 mm 0.12 kg 55 mm 13 mm
47 6206 6206 ZNR 20.3 KN 11.2 KN 30 mm 0.21 kg 62 mm 16 mm
48 6206 6206 2ZNR 20.3 KN 11.2 KN 30 mm 0.21 kg 62 mm 16 mm
49 6206 6206 N 20.3 KN 11.2 KN 30 mm 0.21 kg 62 mm 16 mm
50 6206 6206 NR 20.3 KN 11.2 KN 30 mm 0.21 kg 62 mm 16 mm
51 6306 6306 ZNR 29.6 KN 16 KN 30 mm 0.37 kg 72 mm 19 mm
52 6306 6306 2ZNR 29.6 KN 16 KN 30 mm 0.37 kg 72 mm 19 mm
53 6306 6306 N 29.6 KN 16 KN 30 mm 0.36 kg 72 mm 19 mm
54 6306 6306 NR 29.6 KN 16 KN 30 mm 0.36 kg 72 mm 19 mm
55 6007 6007 N 16.8 KN 10.2 KN 35 mm 0.16 kg 62 mm 14 mm
56 6007 6007 NR 16.8 KN 10.2 KN 35 mm 0.16 kg 62 mm 14 mm
57 6207 6207 ZNR 27 KN 15.3 KN 35 mm 0.31 kg 72 mm 17 mm
58 6207 6207 2ZNR 27 KN 15.3 KN 35 mm 0.31 kg 72 mm 17 mm
59 6207 6207 N 27 KN 15.3 KN 35 mm 0.3 kg 72 mm 17 mm
60 6207 6207 NR 27 KN 15.3 KN 35 mm 0.3 kg 72 mm 17 mm
61 6307 6307 ZNR 35.1 KN 19 KN 35 mm 0.48 kg 80 mm 21 mm
62 6307 6307 2ZNR 35.1 KN 19 KN 35 mm 0.48 kg 80 mm 21 mm
63 6307 6307 N 35.1 KN 19 KN 35 mm 0.47 kg 80 mm 21 mm
64 6307 6307 NR 35.1 KN 19 KN 35 mm 0.47 kg 80 mm 21 mm
65 6008 6008 N 17.8 KN 11 KN 40 mm 0.19 kg 68 mm 15 mm
66 6008 6008 NR 17.8 KN 11 KN 40 mm 0.19 kg 68 mm 15 mm
67 6208 6208 ZNR 32.5 KN 19 KN 40 mm 0.39 kg 80 mm 18 mm
68 6208 6208 2ZNR 32.5 KN 19 KN 40 mm 0.39 kg 80 mm 18 mm
69 6208 6208 N 32.5 KN 19 KN 40 mm 0.38 kg 80 mm 18 mm
70 6208 6208 NR 32.5 KN 19 KN 40 mm 0.38 kg 80 mm 18 mm
71 6308 6308 ZNR 42.3 KN 24 KN 40 mm 0.64 kg 90 mm 23 mm
72 6308 6308 2ZNR 42.3 KN 24 KN 40 mm 0.64 kg 90 mm 23 mm
73 6308 6308 N 42.3 KN 24 KN 40 mm 0.64 kg 90 mm 23 mm
74 6308 6308 NR 42.3 KN 24 KN 40 mm 0.64 kg 90 mm 23 mm
75 6009 6009 N 22.1 KN 14.6 KN 45 mm 0.24 kg 75 mm 16 mm
76 6009 6009 NR 22.1 KN 14.6 KN 45 mm 0.24 kg 75 mm 16 mm
77 6209 6209 ZNR 35.1 KN 21.6 KN 45 mm 0.44 kg 85 mm 19 mm
78 6209 6209 2ZNR 35.1 KN 21.6 KN 45 mm 0.44 kg 85 mm 19 mm
79 6209 6209 N 35.1 KN 21.6 KN 45 mm 0.43 kg 85 mm 19 mm
80 6209 6209 NR 35.1 KN 21.6 KN 45 mm 0.43 kg 85 mm 19 mm
81 6309 6309 ZNR 55.3 KN 31.5 KN 45 mm 0.89 kg 100 mm 25 mm
82 6309 6309 2ZNR 55.3 KN 31.5 KN 45 mm 0.89 kg 100 mm 25 mm
83 6309 6309 N 55.3 KN 31.5 KN 45 mm 0.85 kg 100 mm 25 mm
84 6309 6309 NR 55.3 KN 31.5 KN 45 mm 0.85 kg 100 mm 25 mm
85 6409 6409 N 76.1 KN 45 KN 45 mm 1.6 kg 120 mm 29 mm
86 6409 6409 NR 76.1 KN 45 KN 45 mm 1.6 kg 120 mm 29 mm
87 6010 6010 N 22.9 KN 15.6 KN 50 mm 0.27 kg 80 mm 16 mm
88 6010 6010 NR 22.9 KN 15.6 KN 50 mm 0.27 kg 80 mm 16 mm
89 6210 6210 ZNR 37.1 KN 23.2 KN 50 mm 0.49 kg 90 mm 20 mm
90 6210 6210 2ZNR 37.1 KN 23.2 KN 50 mm 0.49 kg 90 mm 20 mm
91 6210 6210 N 37.1 KN 23.2 KN 50 mm 0.47 kg 90 mm 20 mm
92 6210 6210 NR 37.1 KN 23.2 KN 50 mm 0.47 kg 90 mm 20 mm
93 6310 6310 ZNR 65 KN 38 KN 50 mm 1.15 kg 110 mm 27 mm
94 6310 6310 2ZNR 65 KN 38 KN 50 mm 1.15 kg 110 mm 27 mm
95 6310 6310 N 65 KN 38 KN 50 mm 1.1 kg 110 mm 27 mm
96 6310 6310 NR 65 KN 38 KN 50 mm 1.1 kg 110 mm 27 mm
97 6011 6011 N 29.6 KN 21.2 KN 55 mm 0.4 kg 90 mm 18 mm
98 6011 6011 NR 29.6 KN 21.2 KN 55 mm 0.4 kg 90 mm 18 mm
99 6211 6211 ZNR 46.2 KN 29 KN 55 mm 0.66 kg 100 mm 21 mm
100 6211 6211 2ZNR 46.2 KN 29 KN 55 mm 0.66 kg 100 mm 21 mm
101 6211 6211 N 46.2 KN 29 KN 55 mm 0.63 kg 100 mm 21 mm
102 6211 6211 NR 46.2 KN 29 KN 55 mm 0.63 kg 100 mm 21 mm

Особенности и преимущества радиальных шарикоподшипников QIBR со стопорными кольцами

Радиальные шарикоподшипники QIBR со стопорными кольцами решают ряд важнейших проблем в различных областях, которые освещаются в следующих аспектах:

1. Функциональность стопорного кольца

Стопорное кольцо в первую очередь предотвращает осевое смещение внутреннего или наружного кольца подшипника во время работы. Как правило, внутреннее кольцо неподвижно, в то время как наружное кольцо может перемещаться в осевом направлении вместе с валом или корпусом. Стопорное кольцо ограничивает это осевое перемещение, обеспечивая большую стабильность во время работы.

2. Повышенная осевая грузоподъемность

Эти подшипники эффективно контролируют осевую грузоподъемность, снижая повреждения и ухудшение характеристик, вызванные осевым смещением. Стопорное кольцо помогает распределить часть осевой нагрузки, повышая общую грузоподъемность подшипника.

3. Упрощенная сборка и разборка

Стопорное кольцо помогает позиционировать компоненты подшипника при сборке, сводя к минимуму ошибки и предотвращая случайное ослабление деталей. Его конструкция также упрощает демонтаж подшипника, облегчая нахождение и снятие подшипника без нарушения соосности между внутренним и наружным кольцами.

4. Увеличенный срок службы

Повышая осевую стабильность, стопорное кольцо уменьшает износ и повреждения, вызванные чрезмерным осевым смещением, тем самым продлевая срок службы подшипника.

Улучшение характеристик и решения для радиальных шарикоподшипников QIBR со стопорными кольцами

1.Предотвращение чрезмерного осевого смещения

Стопорное кольцо - важнейший элемент конструкции, который ограничивает осевое смещение, обеспечивая стабильную работу в условиях переменных нагрузок или внешних вибраций.

2. Оптимизация дорожки качения

Улучшение геометрии, точности и качества обработки поверхности дорожек качения снижает трение и потери энергии, тем самым повышая эффективность работы.

3. Улучшение качества тел качения

Улучшение качества поверхности и твердости тел качения снижает трение и износ. Использование высокоточных тел качения (например, керамических) может значительно повысить эффективность работы подшипника.

4. Коррозионная стойкость конструкции

В сложных условиях эксплуатации, например, в морской или химической промышленности, использование нержавеющей стали, коррозионностойких покрытий или усовершенствованной обработки поверхности может повысить устойчивость подшипника к коррозии.

Основные области применения радиальных шарикоподшипников QIBR со стопорными кольцами

1. Двигатели и системы трансмиссии

В автомобильных двигателях, коробках передач и ступицах колес эти подшипники поддерживают вращающиеся компоненты, обеспечивая их стабильность и плавность работы. Стопорные кольца предотвращают осевое смещение, вызванное большими нагрузками или вибрациями.

2. Оптические приборы и прецизионное оборудование

В высокоточных устройствах, таких как лазерное оборудование, микроскопы и системы оптической визуализации, эти подшипники обеспечивают точную работу без осевых ошибок, поддерживая высокую точность позиционирования и стабильность.

3. Авиационные двигатели и шасси

В критически важных компонентах самолетов, таких как двигатели и шасси, эти подшипники эффективно предотвращают осевое смещение, поддерживая стабильную работу и обеспечивая безопасность полетов.

4. Станки

В станках с ЧПУ и другом прецизионном механическом оборудовании эти подшипники обеспечивают стабильность вращающихся компонентов, особенно при переменных нагрузках или высокоскоростных операциях.
