Однорядные полносепараторные цилиндрические роликоподшипники

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Материал

GCr15/100Cr6/ Bearing Steel

Внутренний диаметр кольца

20-130mm

Наружный диаметр кольца

42-280mm

Вес

0.11-28kg

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Large and medium-sized electric motors, Locomotive vehicles, Machine tool spindles, Internal combustion engines, Generators, Gas turbines, Gearboxes, Rolling mills, Vibrating screens, lifting and transportation machinery, etc.

Однорядные полносепараторные цилиндрические роликоподшипники

Filters

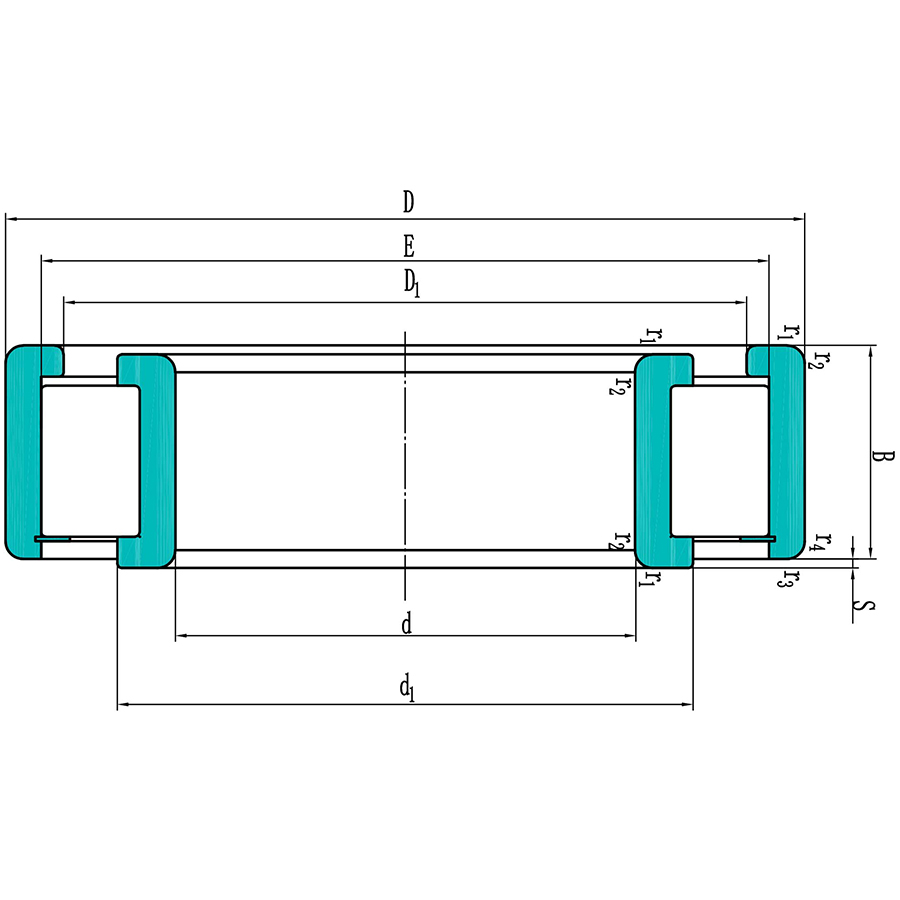

NO. Product Product Number Базовая динамическая нагрузка Базовая статическая нагрузка Внутренний диаметр (d) Наружный диаметр (D) Ширина (B)
1 NCF NCF 3004 CV 28.1 KN 28.5 KN 20 mm 42 mm 16 mm
2 NCF NCF 3005 CV 31.9 KN 35.5 KN 25 mm 47 mm 16 mm
3 NJG NJG 2305 VH 68.2 KN 68 KN 25 mm 62 mm 24 mm
4 NCF NCF 3006 CV 39.6 KN 44 KN 30 mm 55 mm 19 mm
5 NJG NJG 2306 VH 84.2 KN 86.5 KN 30 mm 72 mm 27 mm
6 NCF NCF 3007 CV 48.4 KN 56 KN 35 mm 62 mm 20 mm
7 NJG NJG 2307 VH 108 KN 114 KN 35 mm 80 mm 31 mm
8 NCF NCF 3008 CV 57.2 KN 69.5 KN 40 mm 68 mm 21 mm
9 NJG NJG 2308 VH 145 KN 156 KN 40 mm 90 mm 33 mm
10 NCF NCF 3009 CV 60.5 KN 78 KN 45 mm 75 mm 23 mm
11 NJG NJG 309 VH 110 KN 112 KN 45 mm 100 mm 25 mm
12 NJG NJG 2309 VH 172 KN 196 KN 45 mm 100 mm 36 mm
13 NCF NCF 3010 CV 76.5 KN 98 KN 50 mm 80 mm 23 mm
13 NCF NCF 3011 CV 105 KN 140 KN 55 mm 90 mm 26 mm
15 NJG NJG 2311 VH 233 KN 260 KN 55 mm 120 mm 43 mm
16 NCF NCF 2912 CV 55 KN 80 KN 60 mm 85 mm 16 mm
17 NCF NCF 3012 CV 106 KN 146 KN 60 mm 95 mm 26 mm
18 NCF NCF 2913 CV 58.3 KN 88 KN 65 mm 90 mm 16 mm
19 NCF NCF 3013 CV 112 KN 163 KN 65 mm 100 mm 26 mm
20 NJG NJG 2313 VH 303 KN 360 KN 65 mm 140 mm 48 mm
21 NCF NCF 2914 CV 76.5 KN 116 KN 70 mm 100 mm 19 mm
22 NCF NCF 3014 CV 128 KN 173 KN 70 mm 110 mm 30 mm
23 NJG NJG 2314 VH 336 KN 400 KN 70 mm 150 mm 51 mm
24 NCF NCF 2915 CV 79.2 KN 125 KN 75 mm 105 mm 19 mm
25 NCF NCF 3015 CV 134 KN 190 KN 75 mm 115 mm 30 mm
26 NJG NJG 2315 VH 396 KN 480 KN 75 mm 160 mm 55 mm
27 NCF NCF 2916 CV 80.9 KN 132 KN 80 mm 110 mm 19 mm
28 NCF NCF 3016 CV 165 KN 228 KN 80 mm 125 mm 34 mm
29 NJG NJG 2316 VH 457 KN 570 KN 80 mm 170 mm 58 mm
30 NCF NCF 2917 CV 102 KN 166 KN 85 mm 120 mm 22 mm
31 NCF NCF 3017 CV 172 KN 236 KN 85 mm 130 mm 34 mm
32 NJG NJG 2317 VH 484 KN 620 KN 85 mm 180 mm 60 mm
33 NCF NCF 2918 CV 105 KN 176 KN 90 mm 125 mm 22 mm
34 NCF NCF 3018 CV 198 KN 280 KN 90 mm 140 mm 37 mm
35 NJG NJG 2318 VH 550 KN 680 KN 90 mm 190 mm 64 mm
36 NCF NCF 2920 CV 128 KN 200 KN 100 mm 140 mm 24 mm
37 NCF NCF 3020 CV 209 KN 310 KN 100 mm 150 mm 37 mm
38 NJG NJG 2320 VH 704 KN 900 KN 100 mm 215 mm 73 mm
39 NCF NCF 2922 CV 134 KN 220 KN 110 mm 150 mm 24 mm
40 NCF NCF 3022 CV 275 KN 400 KN 110 mm 170 mm 45 mm
41 NJG NJG 2322 VH 858 KN 1060 KN 110 mm 240 mm 80 mm
42 NCF NCF 2924 CV 172 KN 290 KN 120 mm 165 mm 27 mm
43 NCF NCF 3024 CV 292 KN 440 KN 120 mm 180 mm 46 mm
44 NCF NCF 2224 CV 512 KN 735 KN 120 mm 215 mm 58 mm
45 NJG NJG 2324 VH 952 KN 1250 KN 120 mm 260 mm 86 mm
46 NCF NCF 2926 CV 205 KN 360 KN 130 mm 180 mm 30 mm
47 NCF NCF 3026 CV 413 KN 620 KN 130 mm 200 mm 52 mm
48 NJG NJG 2326 VH 1080 KN 1430 KN 130 mm 280 mm 93 mm

Особенности и преимущества однорядных полносепараторных цилиндрических роликовых подшипников QIBR

Однорядные полносерийные цилиндрические роликоподшипники QIBR решают несколько ключевых проблем в различных областях, которые в основном отражены в следующих аспектах:

1. Высокая грузоподъемность однорядных полносепараторных цилиндрических роликоподшипников QIBR

Однорядные полносепараторные цилиндрические роликоподшипники QIBR имеют больше роликов, чем обычные цилиндрические роликоподшипники, и площадь контакта между роликами и внутренним и наружным кольцами больше, что позволяет подшипникам выдерживать более высокие радиальные нагрузки.

2. Хорошая износостойкость однорядных полносерийных цилиндрических роликоподшипников QIBR

Однорядные полносерийные цилиндрические роликоподшипники QIBR имеют меньшую скорость износа благодаря большой площади контакта роликов, что подходит для оборудования с высокими нагрузками и длительной стабильной работой.

3. Однорядные цельнолитые цилиндрические роликоподшипники QIBR обладают отличной жесткостью и стабильностью

Однорядные цельнолитые цилиндрические роликоподшипники QIBR имеют небольшую деформацию при нагрузке и демонстрируют высокую жесткость, что делает их особенно подходящими для таких случаев, как шпиндели станков, требующих высокой точности и стабильности

4. Однорядные полносерийные цилиндрические роликоподшипники QIBR эффективно контролируют шум

Высокоточные однорядные полносерийные цилиндрические роликоподшипники QIBR могут эффективно снизить шум во время работы и улучшить общую производительность оборудования за счет точной установки, правильной смазки и передовых систем мониторинга.

5. Однорядные полносепараторные цилиндрические роликоподшипники QIBR отличаются высокой экономичностью

Конструкция однорядных полносепараторных цилиндрических роликоподшипников QIBR позволяет им эффективно воспринимать нагрузку на относительно небольшом пространстве. Использование однорядных полносерийных цилиндрических роликоподшипников QIBR позволяет снизить затраты при одновременном повышении жесткости и стабильности.

Улучшение характеристик и решения для однорядных полносерийных цилиндрических роликовых подшипников QIBR

1. Пыле- и водонепроницаемая конструкция

Особенно в суровых условиях подшипники должны иметь адекватные меры защиты, чтобы предотвратить попадание пыли, грязи, воды и других загрязнений в подшипники. Этого можно достичь, разработав уплотнения, которые не влияют на рабочие характеристики и срок службы подшипника.

2. Улучшение внешнего вида подшипника

Оптимизация геометрии наружного и внутреннего колец (например, скругление углов) позволяет уменьшить трение между внутренним и наружным кольцами, повысить плавность и эффективность работы.

3. Повышение точности изготовления

Использование передового зарубежного технологического оборудования и процессов, таких как прецизионное шлифование, сверхтонкое шлифование и т.д., для повышения геометрической точности внутренних и наружных колец и роликов, уменьшения погрешностей обработки, и, таким образом, повышения точности вращения и шероховатости подшипников.

4. Улучшение характеристик материала

Использование технологии покрытия поверхности (например, хромирование, азотирование и т.д.) может улучшить износостойкость и коррозионную стойкость подшипников, эффективно продлить срок службы подшипников, особенно при работе в суровых условиях, производительность подшипников может быть значительно улучшена.

Main application areas of QIBR single row full complement cylindrical roller bearings

1. Горное оборудование: шаровые мельницы, дробилки, вибрационные грохоты и другое оборудование создают большие радиальные нагрузки во время работы, а рабочая среда является суровой. Однорядные полносерийные цилиндрические роликоподшипники QIBR могут эффективно выдерживать такие высокие нагрузки и обладают высокой ударопрочностью.

2. Тяжелые станки: В высокоточных тяжелых станках однорядные полносерийные цилиндрические роликоподшипники QIBR используются для того, чтобы выдерживать большие нагрузки и обеспечивать точность обработки и стабильность станка.

3. Энергетическая промышленность: В некоторых крупных энергетических установках, особенно в гидрогенераторах и ветряных турбинах, однорядные полносерийные цилиндрические роликоподшипники QIBR выдерживают большие радиальные нагрузки, обеспечивая стабильность и эффективную работу оборудования.

4. Коробка оси локомотива: Однорядные полносерийные цилиндрические роликоподшипники QIBR широко используются в буксовых узлах железнодорожных локомотивов. Такая конструкция подшипника способна выдерживать высокие нагрузки и эффективно предотвращать проникновение пыли и влаги, тем самым повышая надежность и срок службы подшипника.
