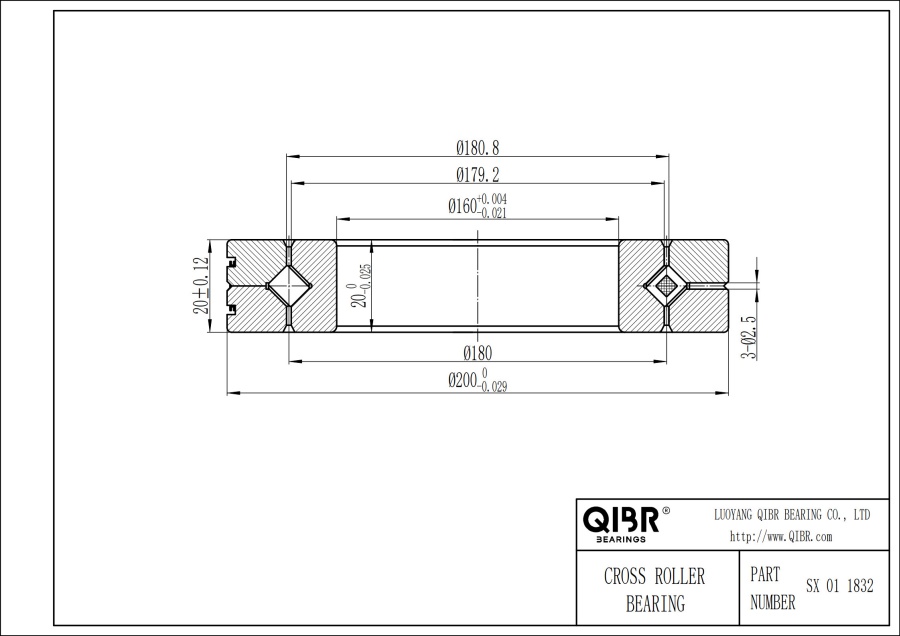

SX 01 1832

Внутренний диаметр:: 160 mm

Наружный диаметр:: 200 mm

Ширина:: 20 mm

Масса :: 1.7 kg

Мы предложим вам самое подходящее решение.

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Бренд : QIBR

Тип элемента качения : Roller

Система измерения : Metric

Тип : SX 01 1832

Вес : 1.7 kg

Dm : 180 mm

di : 160(+0,004~–0,021) mm

Da : 200(–0,029) mm

H1 : 20(±0.12) mm

h : 20(-0.025) mm

Модификация дополнения (x*m) : 179.2 mm

rs (мин.) : 1.1 mm

S : 2.5

Точность хода относительно дорожки качения (радиальная) : 0.015 mm

Точность хода относительно дорожки качения (осевая) : 0.010 mm

Радиальный стандартный зазор (мин.) : 0.005 mm

Радиальный стандартный зазор (макс.) : 0.020 mm

a : 0.010 mm

Стандартный зазор при осевом наклоне (макс.) : 0.04 mm

Niedrige Lagerluft RLO (Radial MAX) : 0.004 mm

Низкий зазор RLO (преднагрузка макс.) : 0.008 mm

Размеры абатмента и галтели (ra) : 0.005 mm

Преднагрузка VSP (макс.) : 0.020 mm

Осевая динамическая способность : 69 KN

Осевые статические нагрузки : 272 KN

Базовая динамическая нагрузка, радиальная : 44 KN

Базовая статическая нагрузка, радиальная : 133 KN

Предельная скорость (масло) : 850 rpm

Предельная скорость (смазка) : 425 rpm

Предельная скорость (масло) : 425 rpm

Предельная скорость (смазка) : 210 rpm

Размер равен размеру ISO серии 18 : 61832

Температура : -30 ℃ to +80 °C

SX 01 1832 Перекрестный цилиндрический роликоподшипник Особенности и преимущества продукции

Высокая грузоподъемность: Выдерживает большие радиальные и осевые нагрузки и подходит для применения в условиях высокой нагрузки.

Малый размер и большая нагрузка: Перекрестное расположение роликов позволяет эффективно распределять нагрузку, и подшипник обеспечивает большую грузоподъемность при меньших размерах.

Низкое трение: Поверхность контакта между цилиндрическим роликом и дорожкой качения велика, коэффициент трения низок, а потери энергии и тепловыделение снижены.

Высокая точность: Структура подшипника оптимизирована для повышения точности вращения и подходит для применений, требующих высокой точности.

Применение: Он имеет широкий спектр применения в промышленных роботах, станках и станках с ЧПУ, аэрокосмической промышленности, медицинском оборудовании, оптических приборах, оборудовании для производства ИС и других областях.

QIBR - SX 01 1832 Оптимизация перекрестного цилиндрического роликоподшипника

Высокопроизводительные материалы: Материал подшипника может быть заменен в соответствии с рабочими требованиями подшипника, например, нержавеющая сталь, кремнемарганцевая сталь и т.д.

Структурная оптимизация: Цельное внутреннее кольцо и наружное кольцо имеют монтажные отверстия, без фланцев и посадочных мест для подшипников, и легко устанавливаются.

Структура уплотнения: Структура уплотнения может быть выбрана в соответствии с рабочей средой подшипника, например, уплотнения из FKM/фторкаучука для сопротивления высокой температуре, уплотнения из гидрированного нитрильного каучука (HNBR) для сопротивления низкой температуре и уплотнения из полиэфирэфиркетона (PEEK) для химической стойкости, чтобы обеспечить теплостойкость, маслостойкость и химическую стойкость в различных условиях работы.

Замена смазки: Технические специалисты QIBR могут порекомендовать смазку в соответствии с условиями работы подшипника или заменить смазку в соответствии с потребностями клиента, например, Mobil, Shell, SKF, Fuchs и другие бренды.

Больше возможностей для настройки: QIBR может разработать и оптимизировать конструкцию подшипника и процесс в соответствии с требованиями заказчика к чертежам и подшипникам.

QIBR - SX 01 1832 Контроль качества перекрестного цилиндрического роликоподшипника

Измерение размеров: Использование различных профессиональных высокоточных приборов для измерения различных размеров подшипника, с высочайшей точностью до 0,001 мм.

Точность вращения: Используйте микрометр для измерения небольших дефектов или отклонений на поверхности подшипника, с точностью измерения до 0,001 мм.

Измерение твердости: Используйте твердомер для измерения поверхностной твердости подшипника, с точностью измерения до ±0,5HRC.

Металлографический анализ: Проанализируйте внутреннюю металлографическую структуру металла с помощью профессионального металлографического микроскопа.

Геометрический допуск: Используйте профилометр для измерения геометрии и относительного положения подшипника.

Мониторинг шума: Используйте виброметр для контроля вибрации во время работы и получения данных о шуме.

Контроль сырья: Закупайте сталь и детали у поставщиков, сертифицированных по стандарту ISO 14001, чтобы обеспечить стабильность продукции и способствовать устойчивому развитию.
