RE

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Материал

52100/100Cr6/SUJ2/Stainless Steel

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Внутренний диаметр

20~600mm

Наружный диаметр

36~700mm

Применения

Aerospace Industry, Robotics, Medical Devices, Semiconductor Manufacturing Equipment, Optical Equipment, Industrial Machinery, Automotive, etc

RE

Filters

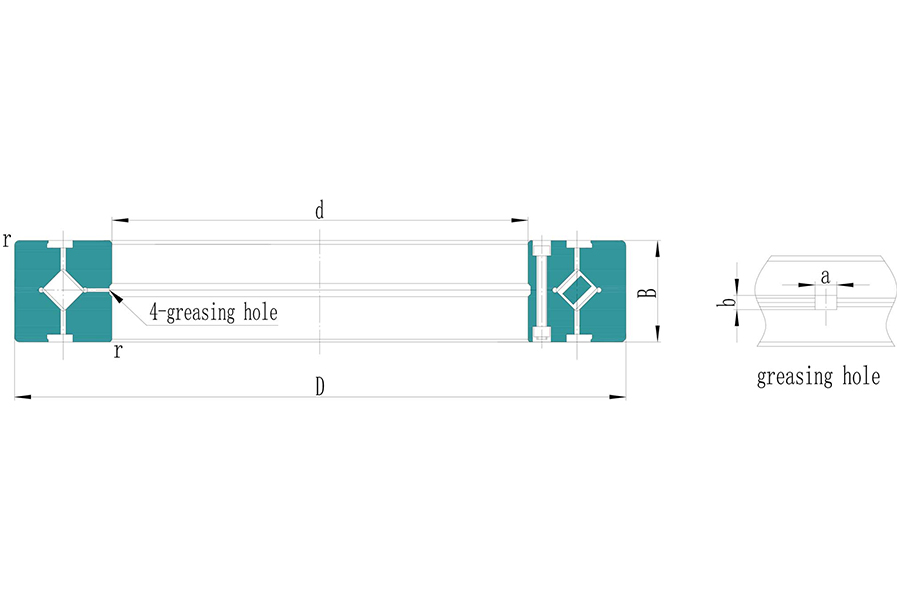

NO. Product Product Number Внутренний диаметр (d) Вес Наружный диаметр (D) Размер фаски (r) Тип Ширина (B B1)
1 RE RE 2008 20 mm 0.04 kg 36 mm 0.5 mm Open 8 mm
2 RE RE 2508 25 mm 0.05 kg 41 mm 0.5 mm Open 8 mm
3 RE RE 3010 30 mm 0.12 kg 55 mm 0.6 mm Open 10 mm
4 RE RE 3510 35 mm 0.13 kg 60 mm 0.6 mm Open 10 mm
5 RE RE 4010 40 mm 0.16 kg 65 mm 0.6 mm Open 10 mm
6 RE RE 4510 45 mm 0.17 kg 70 mm 0.6 mm Open 10 mm
7 RE RE 5013 50 mm 0.27 kg 80 mm 0.6 mm Open 13 mm
8 RE RE 6013 60 mm 0.3 kg 90 mm 0.6 mm Open 13 mm
9 RE RE 7013 70 mm 0.35 kg 100 mm 0.6 mm Open 13 mm
10 RE RE 8016 80 mm 0.7 kg 120 mm 0.6 mm Open 16 mm
11 RE RE 9016 90 mm 0.75 kg 130 mm 1 mm Open 16 mm
12 RE RE 10016 100 mm 0.83 kg 140 mm 1 mm Open 16 mm
13 RE RE 10020 100 mm 1.45 kg 150 mm 1 mm Open 20 mm
14 RE RE 11012 110 mm 0.4 kg 135 mm 0.6 mm Open 12 mm
15 RE RE 11015 110 mm 0.75 kg 145 mm 0.6 mm Open 15 mm
16 RE RE 11020 110 mm 1.56 kg 160 mm 1 mm Open 20 mm
17 RE RE 12016 120 mm 0.72 kg 150 mm 0.6 mm Open 16 mm
18 RE RE 12025 120 mm 2.62 kg 180 mm 1.5 mm Open 25 mm
19 RE RE 13015 130 mm 0.72 kg 160 mm 0.6 mm Open 15 mm
20 RE RE 13025 130 mm 2.82 kg 190 mm 1.5 mm Open 25 mm
21 RE RE 14016 140 mm 1 kg 175 mm 1 mm Open 16 mm
22 RE RE 14025 140 mm 2.96 kg 200 mm 1.5 mm Open 25 mm
23 RE RE 15013 150 mm 0.68 kg 180 mm 0.6 mm Open 13 mm
24 RE RE 15025 150 mm 3.16 kg 210 mm 1.5 mm Open 25 mm
25 RE RE 15030 150 mm 5.3 kg 230 mm 1.5 mm Open 30 mm
26 RE RE 16025 160 mm 3.14 kg 220 mm 1.5 mm Open 25 mm
27 RE RE 17020 170 mm 2.21 kg 220 mm 1.5 mm Open 20 mm
28 RE RE 18025 180 mm 3.44 kg 240 mm 1.5 mm Open 25 mm
29 RE RE 19025 190 mm 2.99 kg 240 mm 1 mm Open 25 mm
30 RE RE 20025 200 mm 4 kg 260 mm 2 mm Open 25 mm
31 RE RE 20030 200 mm 6.7 kg 280 mm 2 mm Open 30 mm
32 RE RE 20035 200 mm 9.6 kg 295 mm 2 mm Open 35 mm
33 RE RE 22025 220 mm 4.1 kg 280 mm 2 mm Open 25 mm
34 RE RE 24025 240 mm 4.5 kg 300 mm 2.5 mm Open 25 mm
35 RE RE 25025 250 mm 5 kg 310 mm 2.5 mm Open 25 mm
36 RE RE 25030 250 mm 8.1 kg 330 mm 2.5 mm Open 30 mm
37 RE RE 25040 250 mm 14.8 kg 355 mm 2.5 mm Open 40 mm
38 RE RE 30025 300 mm 5.9 kg 360 mm 2.5 mm Open 25 mm
39 RE RE 30035 300 mm 13.4 kg 395 mm 2.5 mm Open 35 mm
40 RE RE 30040 300 mm 17.2 kg 405 mm 2.5 mm Open 40 mm
41 RE RE 35020 350 mm 3.9 kg 400 mm 2.5 mm Open 20 mm
42 RE RE 40035 400 mm 14.5 kg 480 mm 2.5 mm Open 35 mm
43 RE RE 40040 400 mm 23.5 kg 510 mm 2.5 mm Open 40 mm
44 RE RE 45025 450 mm 6.6 kg 500 mm 1 mm Open 25 mm
45 RE RE 50025 500 mm 7.3 kg 550 mm 1 mm Open 25 mm
46 RE RE 50040 500 mm 26 kg 600 mm 2.5 mm Open 40 mm
47 RE RE 50050 500 mm 41.7 kg 625 mm 2.5 mm Open 50 mm
48 RE RE 60040 600 mm 29 kg 700 mm 3 mm Open 40 mm

Характеристики и преимущества перекрестных цилиндрических роликоподшипников QIBR серии RE

Перекрестные цилиндрические роликоподшипники QIBR серии RE имеют множество существенных характеристик и преимуществ, которые решают ключевые проблемы в различных областях, в основном отраженные в следующих аспектах;

1. Перекрестные цилиндрические роликоподшипники QIBR серии RE имеют характеристики высокой жесткости и высокой несущей способности.

Хотя перекрестные цилиндрические роликоподшипники QIBR серии RE имеют компактную конструкцию, они обладают хорошей жесткостью и несущей способностью, что делает их пригодными для применения в условиях высоких нагрузок.

2. Перекрестные цилиндрические роликоподшипники QIBR серии RE имеют оптимизированную конструкцию

Наружное кольцо перекрестных цилиндрических роликоподшипников QIBR серии RE может быть выполнено в виде интегрированной структуры, что делает их наиболее подходящими для деталей, требующих точности вращения наружного кольца.

3. Перекрестные цилиндрические роликоподшипники QIBR серии RE обладают характеристиками низкого трения и высокой эффективности

Перекрестные цилиндрические роликоподшипники QIBR серии RE снижают момент трения в подшипнике и подходят для использования с низкими требованиями к крутящему моменту, повышая общую эффективность работы оборудования.

4. Перекрестные цилиндрические роликоподшипники QIBR серии RE Индивидуальное обслуживание

Перекрестные цилиндрические роликоподшипники QIBR серии RE обычно предоставляют индивидуальные услуги, которые могут проектировать подшипники в соответствии с конкретными потребностями, отвечать специальным требованиям и условиям эксплуатации.


Улучшение характеристик и решения для перекрестных цилиндрических роликоподшипников QIBR серии RE

1. Эффективное улучшение свойств материала и повышение высокой несущей способности

При производстве перекрестных цилиндрических роликоподшипников QIBR серии RE используется высококачественная сталь для изготовления внутренних и наружных колец и шариков, а также улучшается твердость поверхности и свойства материала путем вакуумной термообработки, что повышает грузоподъемность и срок службы подшипника.

2. Повышение точности изготовления и грузоподъемности

При производстве перекрестных цилиндрических роликоподшипников QIBR серии RE используется передовое зарубежное оборудование и технологии, такие как прецизионное шлифование, что позволяет повысить геометрическую точность внутренних и наружных колец и шариков, уменьшить погрешности обработки и тем самым повысить точность вращения и эксплуатационную стабильность подшипников.

3. Персонализация

Предоставление персонализированных решений по конструктивным размерам для удовлетворения конкретных требований к производительности перекрестных цилиндрических роликоподшипников QIBR серии RE в различных сценариях применения. Этот метод не только обогащает стандарты подшипников, но и обеспечивает эффективное руководство для производителей, чтобы удовлетворить индивидуальные потребности пользователей.

Таким образом, оптимизация материалов, точность изготовления, индивидуальный дизайн и другие меры позволяют значительно улучшить характеристики перекрестных цилиндрических роликоподшипников QIBR серии RE для удовлетворения все более жестких требований к применению.


Основное применение перекрестных цилиндрических роликоподшипников QIBR серии RE

Станки

Перекрестные цилиндрические роликоподшипники QIBR серии RE позволяют повысить точность обработки на станках и обеспечить производство высококачественных деталей. Крестовые роликоподшипники могут одновременно выдерживать большие радиальные и осевые нагрузки. Это делает их подходящими для работы с комбинированными нагрузками в станках.

Оптический инструмент

Перекрестные цилиндрические роликоподшипники QIBR серии RE обладают превосходными характеристиками в высокоточных и высоконагруженных приложениях. Благодаря разумному выбору и техническому обслуживанию можно значительно повысить общую производительность и надежность системы. Механизмы регулировки объективов микроскопов и камер требуют высокой точности и низкого уровня вибрации.

Медицинское оборудование

Высокая жесткость и виброустойчивость перекрестных цилиндрических роликоподшипников QIBR серии RE позволяет им обеспечивать стабильную поддержку в медицинском оборудовании. Это особенно важно для устройств, требующих точного позиционирования и управления.
