Керамический радиально-упорный шарикоподшипник

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Стандарт

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Внутренний диаметр кольца

8mm-100mm

Наружный диаметр кольца

22mm-150mm

Вес

0.011kg-1.24kg

Материал

Silicon Nitride (Si3N4), Zirconia (ZrO2), Silicon Carbide (Sic), Alumina

Бренд

QIBR/OEM/Neutral

Упаковка

QIBR/Standard Industrial Package/OEM

Применения

Machine tool spindle, Turbocharger, Robot, Aerospace, Medical equipment

Метод компоновки

DB, DF, DT, DBD, DBB, SU

Керамический радиально-упорный шарикоподшипник

Filters

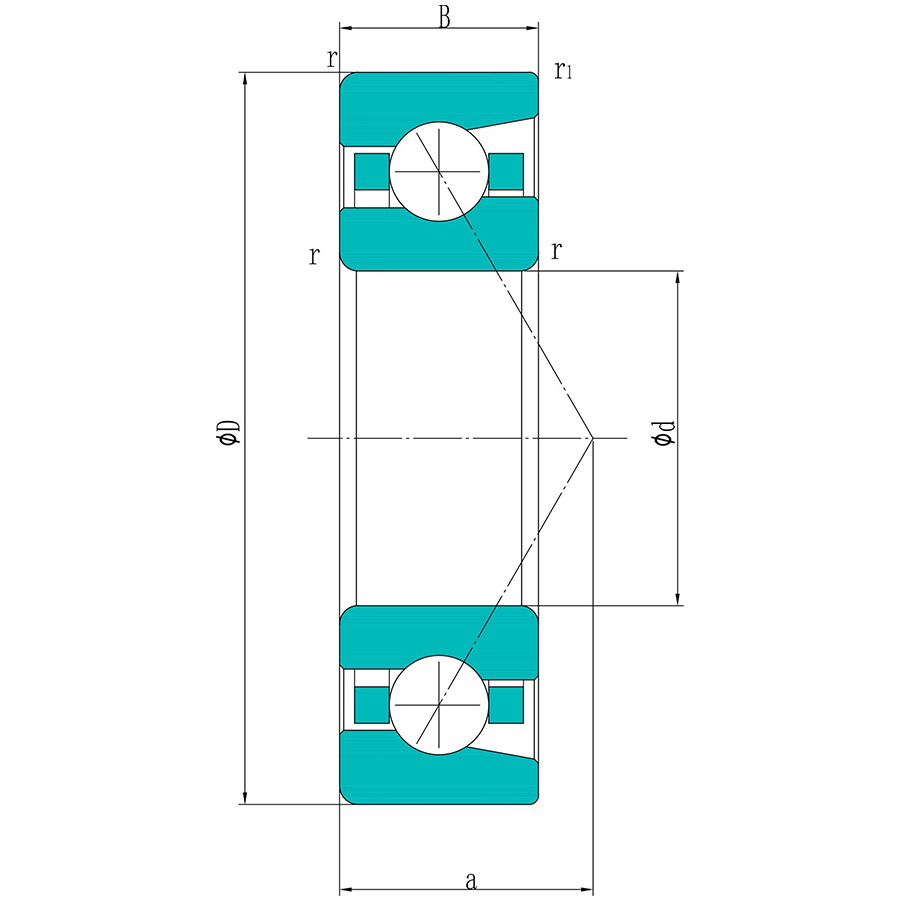

NO. Product Product Number Размер фаски (r1) Внутренний диаметр (d) Вес Наружный диаметр (D) Размер фаски (r) Ширина (B)
1 40 40 BNC 10 SN24 0.6 mm 40 mm 0.198 kg 68 mm 1 mm 15 mm
2 45 45 BNC 10 SN24 0.6 mm 45 mm 0.242 kg 75 mm 1 mm 16 mm
3 50 50 BNC 10 SN24 0.6 mm 50 mm 0.262 kg 80 mm 1 mm 16 mm
4 55 55 BNC 10 SN24 0.6 mm 55 mm 0.368 kg 90 mm 1.1 mm 18 mm
5 60 60 BNC 10 SN24 0.6 mm 60 mm 0.419 kg 95 mm 1.1 mm 18 mm
6 65 65 BNC 10 SN24 0.6 mm 65 mm 0.451 kg 100 mm 1.1 mm 18 mm
7 70 70 BNC 10 SN24 0.6 mm 70 mm 0.597 kg 110 mm 1.1 mm 20 mm
8 75 75 BNC 10 SN24 0.6 mm 75 mm 0.63 kg 115 mm 1.1 mm 20 mm
9 80 80 BNC 10 SN24 0.6 mm 80 mm 0.861 kg 125 mm 1.1 mm 22 mm
10 85 85 BNC 10 SN24 0.6 mm 85 mm 0.901 kg 130 mm 1.1 mm 22 mm
11 90 90 BNC 10 SN24 1 mm 90 mm 1.14 kg 140 mm 1.5 mm 24 mm
12 95 95 BNC 10 SN24 1 mm 95 mm 1.19 kg 145 mm 1.5 mm 24 mm
13 100 100 BNC 10 SN24 1 mm 100 mm 1.24 kg 150 mm 1.5 mm 24 mm
14 35 35 BNC 19 SN24 0.3 mm 35 mm 0.066 kg 55 mm 0.6 mm 10 mm
15 40 40 BNC 19 SN24 0.3 mm 40 mm 0.105 kg 62 mm 0.6 mm 12 mm
16 45 45 BNC 19 SN24 0.3 mm 45 mm 0.125 kg 68 mm 0.6 mm 12 mm
17 50 50 BNC 19 SN24 0.3 mm 50 mm 0.126 kg 72 mm 0.6 mm 12 mm
18 55 55 BNC 19 SN24 0.6 mm 55 mm 0.179 kg 80 mm 1 mm 13 mm
19 60 60 BNC 19 SN24 0.6 mm 60 mm 0.19 kg 85 mm 1 mm 13 mm
20 65 65 BNC 19 SN24 0.6 mm 65 mm 0.206 kg 90 mm 1 mm 13 mm
21 70 70 BNC 19 SN24 0.6 mm 70 mm 0.345 kg 100 mm 1 mm 16 mm
23 80 80 BNC 19 SN24 0.6 mm 80 mm 0.385 kg 110 mm 1 mm 16 mm
24 85 85 BNC 19 SN24 0.6 mm 85 mm 0.564 kg 120 mm 1.1 mm 18 mm
25 90 90 BNC 19 SN24 0.6 mm 90 mm 0.576 kg 125 mm 1.1 mm 18 mm
26 95 95 BNC 19 SN24 0.6 mm 95 mm 0.604 kg 130 mm 1.1 mm 18 mm
27 100 100 BNC 19 SN24 0.6 mm 100 mm 0.796 kg 140 mm 1.1 mm 20 mm
28 8 8 BNT 10F SN24 0.15 mm 8 mm 0.011 kg 22 mm 0.3 mm 7 mm
29 10 10 BNT 10F SN24 0.15 mm 10 mm 0.016 kg 26 mm 0.3 mm 8 mm
30 12 12 BNT 10F SN24 0.15 mm 12 mm 0.018 kg 28 mm 0.3 mm 8 mm
31 15 15 BNT 10F SN24 0.15 mm 15 mm 0.026 kg 32 mm 0.3 mm 9 mm
32 17 17 BNT 10F SN24 0.15 mm 17 mm 0.033 kg 35 mm 0.3 mm 10 mm
33 20 20 BNT 10F SN24 0.3 mm 20 mm 0.058 kg 42 mm 0.6 mm 12 mm
34 25 25 BNT 10F SN24 0.3 mm 25 mm 0.067 kg 47 mm 0.6 mm 12 mm
35 30 30 BNT 10F SN24 0.6 mm 30 mm 0.097 kg 55 mm 1 mm 13 mm

Характеристики и преимущества керамических радиально-упорных шарикоподшипников QIBR

  • Керамические радиально-упорные шарикоподшипники QIBR обладают высокой термо- и морозостойкостью, а керамические материалы могут сохранять свои рабочие характеристики в условиях высоких и низких температур, что делает их пригодными для применения в экстремальных температурных условиях.
  • Керамические радиально-упорные шарикоподшипники QIBR обладают коррозионной стойкостью, а керамические подшипники имеют хорошую химическую инертность, что позволяет противостоять эрозии агрессивных сред и продлевает срок их службы.
  • Керамические радиально-упорные шарикоподшипники QIBR имеют низкий коэффициент трения. Керамические подшипники имеют более низкий коэффициент трения, что помогает повысить эффективность работы, снизить потери энергии и уменьшить износ.
  • Керамические радиально-упорные шарикоподшипники QIBR имеют низкую плотность. Керамические материалы имеют меньшую плотность, чем сталь, что снижает общий вес подшипника. Это особенно важно для высокоскоростных применений и помогает снизить энергопотребление.
  • Керамические радиально-упорные шарикоподшипники QIBR обладают превосходными механическими свойствами. Керамика обладает высоким модулем упругости и легко деформируется под нагрузкой, что способствует повышению скорости и точности работы.
  • Керамические радиально-упорные шарикоподшипники QIBR обладают электроизоляционными свойствами, а керамические материалы являются непроводящими, что делает их пригодными для использования в приложениях, требующих электроизоляции.

Улучшение характеристик и решение проблемы керамических радиально-упорных шарикоподшипников QIBR

  • Керамические радиально-упорные шарикоподшипники QIBR могут значительно снизить трение и тепловыделение. Сочетание керамических тел качения и стальных внутренних и наружных колец в гибридных керамических подшипниках позволяет значительно снизить коэффициент трения. Этот низкий коэффициент трения уменьшает потери энергии, повышая общую эффективность и снижая тепловыделение.
  • Керамические радиально-упорные шарикоподшипники QIBR продлевают срок службы смазочных материалов, а превосходные характеристики керамических материалов позволяют гибридным керамическим подшипникам лучше работать в условиях смазки, что может продлить срок службы смазочных материалов. Это означает, что подшипники могут поддерживать эффективную работу в течение более длительного периода времени, снижая частоту и стоимость технического обслуживания.
  • Керамические радиально-упорные шарикоподшипники QIBR повышают грузоподъемность и срок службы. Высокая твердость и малый вес керамических тел качения позволяют гибридным керамическим подшипникам выдерживать более высокие нагрузки, снижая при этом воздействие центробежной силы на подшипники, что увеличивает срок их службы.
  • Керамические радиально-упорные шарикоподшипники QIBR лучше адаптируются к экстремальным условиям работы, а гибридные керамические подшипники могут нормально работать даже при плохой смазке.
  • Керамические радиально-упорные шарикоподшипники QIBR больше подходят для условий работы с высокой износостойкостью. Твердость керамических материалов в два раза выше, чем у подшипников из стали, а степень износа составляет всего 50% от стальных подшипников.
  • Керамические радиально-упорные шарикоподшипники QIBR обладают отличной термической стабильностью, и керамические подшипники хорошо работают при высоких температурах. Максимальный температурный предел использования нитрида кремния может достигать 800 ℃, что значительно превосходит традиционные подшипниковые материалы.
  • Керамические радиально-упорные шарикоподшипники QIBR обладают отличной химической стабильностью, а керамика из нитрида кремния имеет хорошую коррозионную стойкость к различным кислотам и щелочам, что делает их пригодными для использования в суровых химических средах.

Основные области применения керамических радиально-упорных шарикоподшипников QIBR

  1. Машиностроение: используются для высокоточных и высокожестких подвижных частей, таких как шпиндели станков и промышленные роботы.
  2. Аэрокосмическая отрасль: Керамические подшипники широко используются в ключевых компонентах самолетов благодаря своей устойчивости к высоким температурам и низким характеристикам трения.
  3. Транспортные области: Используются в автомобильных дифференциалах, ступицах колес, трансмиссионных валах и других компонентах для улучшения характеристик и безопасности автомобиля.
  4. Энергетика и энергетические отрасли: В генераторах и двигателях керамические гибридные подшипники обеспечивают эффективную электроизоляцию и подходят для сред с высоким ускорением и вибрацией.
  5. Химическая и металлургическая промышленность: В коррозионных средах химическая стабильность керамических материалов делает их идеальными.
