Что такое конфигурация сопряжения радиальных шарикоподшипников?

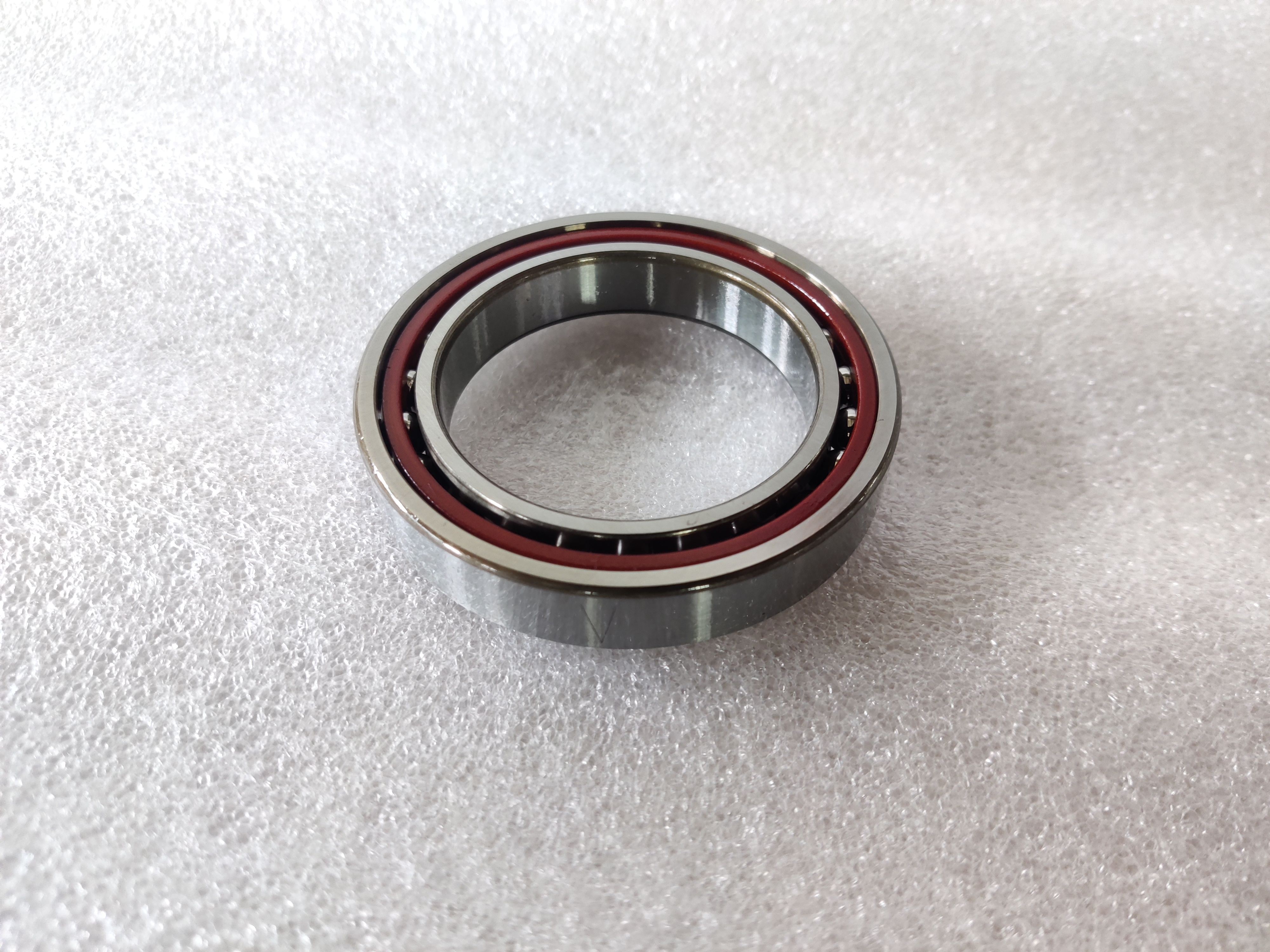

Радиально-упорные шарикоподшипники (ACBB) - это фундаментальные компоненты высокопроизводительных механизмов, предназначенные для одновременного восприятия радиальных и осевых нагрузок. В то время как один подшипник воспринимает осевую нагрузку преимущественно в одном направлении, сопряжение нескольких подшипников позволяет получить двунаправленную осевую нагрузку, повышенную жесткость, улучшенную точность хода и способность выдерживать сложные моментные нагрузки. Конкретное расположение этих подшипников - конфигурация их сопряжения - имеет решающее значение для достижения желаемых рабочих характеристик.

Сопряжение радиально-упорных шарикоподшипников (ACBB) позволяет устранить основные недостатки:

1.  Двунаправленная осевая нагрузка: одиночные подшипники эффективно воспринимают тягу только в одном направлении. Сопряжение создает системы, способные воспринимать тягу с обеих сторон.

2.  Повышенная жесткость: Применение контролируемого осевого преднатяга устраняет внутренний зазор, резко повышая жесткость системы против прогиба под нагрузкой (что очень важно для точной обработки и позиционирования).

3.  Повышенная точность хода: Предварительный натяг минимизирует зазоры, уменьшая биение и вибрацию для более плавного и точного вращения.

4.  Устойчивость к моментным нагрузкам: Специфические конфигурации (например, «спина к спине» или сложные штабели) эффективно противостоят опрокидывающим моментам.

5.  Повышенная грузоподъемность: Распределение нагрузки на несколько подшипников увеличивает срок службы и возможности.

Предварительный натяг: Важнейший компонент

Независимо от конфигурации, преднатяг имеет первостепенное значение. Это контролируемое внутреннее осевое усилие, прикладываемое к подшипниковому комплекту:

Легкий (L/A): Минимальная жесткость, низкое трение/нагрев, подходит для очень высоких скоростей.

Средние (M/B): Сбалансированная жесткость и тепловыделение для общего применения.

Тяжелые (H/C): Максимальная жесткость, но значительное тепло/трение; требуется надежное охлаждение/смазка.

Специальные классы (CA, CB, GA, GB): Определенные производителем точные величины предварительной нагрузки.

Расшифровка алфавитного супа сопряжений: Конфигурации и суффиксы

Производители используют суффиксные коды, добавляемые к основному номеру подшипника, чтобы указать расположение пар и преднатяг. Хотя коды SKF широко известны, существуют и другие варианты (FAG часто использует другие буквы). Для окончательного толкования всегда обращайтесь к каталогам производителей. Ниже приводится описание распространенных конфигураций:

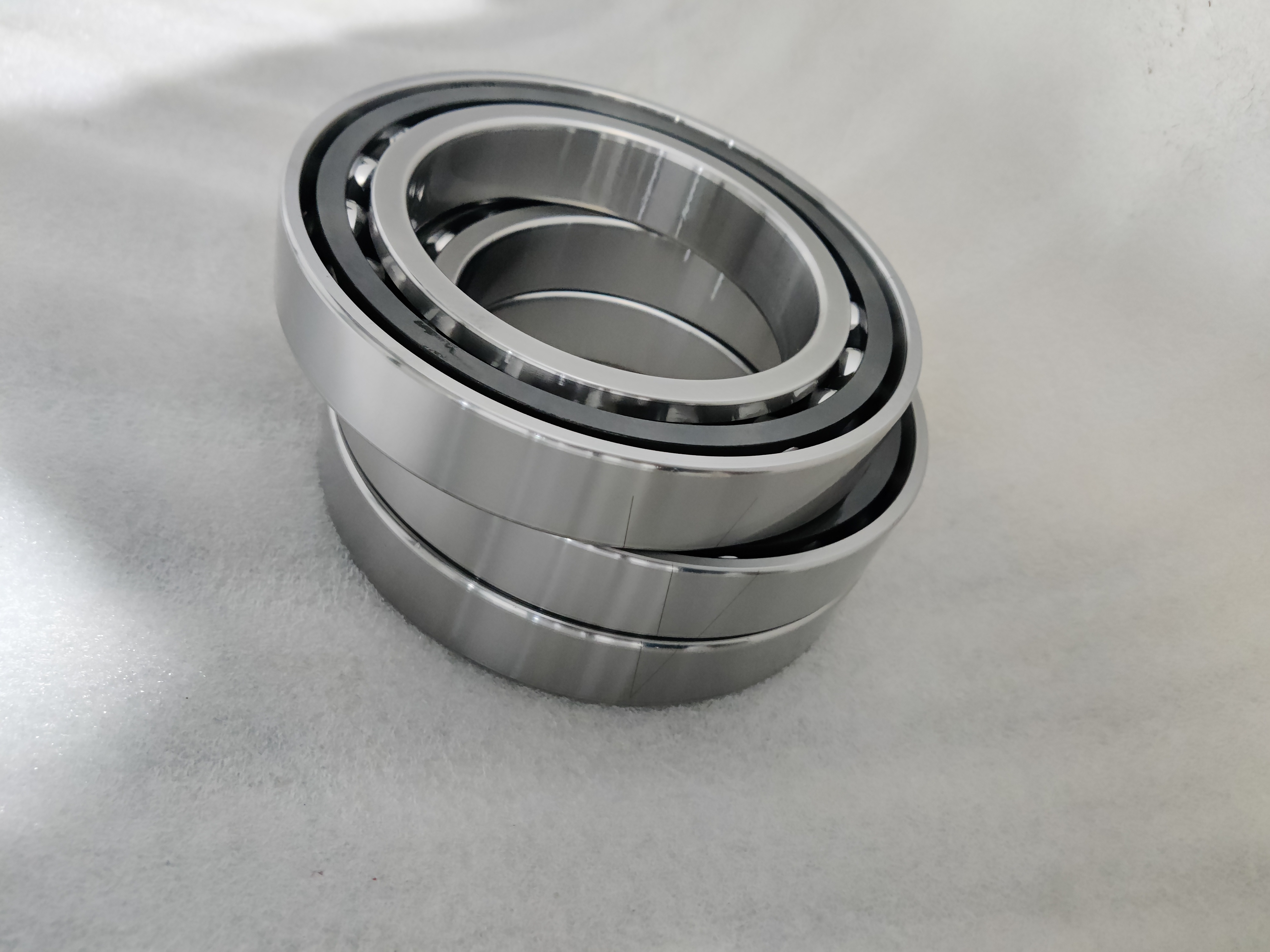

I. Основные парные конфигурации (два подшипника) радиально-упорных шарикоподшипников (ACBB):

1.  Спина к спине (DB / B ):

    Ориентация: Широкие поверхности (задние стороны наружных колец) обращены друг к другу. Линии давления сходятся.

    Характеристики: Наибольшая моментная жесткость и жесткость. Наилучшая термическая стабильность (расширение вала снижает преднатяг). Идеально подходит для шпинделей и высокожестких/скоростных применений.

    Суффикс: "DB" (SKF), "B"

2. Лицевая поверхность (DF / A ):

    Ориентация: Узкие стороны (передние стороны наружных колец) обращены друг к другу. Линии давления расходятся.

    Характеристики: Более низкая моментная жесткость. Термочувствительность (расширение вала увеличивает преднатяг). Немного компактнее. Лучшая устойчивость к перекосам.

    Суффикс: "DF" (SKF), "A"

3. Тандем (DT / T ):

    Ориентация: Оба подшипника направлены в одну сторону (широкая сторона наружу). Линии давления параллельны (в одном направлении).

    Характеристики: Высокая однонаправленная осевая нагрузка. Минимальная моментная жесткость. Распределение радиальной нагрузки.

    Суффикс: "DT" (SKF), "T"

4. Универсальное соединение / дуплекс (DG / G ):

    Ориентация: Подшипники шлифуются для возможности установки в *любой* конфигурации (DB, DF или DT) без потери производительности. Требуется тщательный подбор.

    Характеристики: Обеспечивает гибкость монтажа. Используется, когда точная конфигурация может быть окончательно определена позже или требуется гибкость. По своей сути не является специфическим путем нагрузки, как DB/DF/DT.

    Суффикс: "DG" (SKF - часто подразумевает пару, подходящую для DB/DF), "G" (FAG - универсальное соответствие).

II. Конфигурации триплетов (три подшипника):

В тройках сочетаются основные типы пар для работы с более высокими нагрузками или определенными комбинациями нагрузок. Распорки имеют решающее значение.

5.  Тандем - спина к спине (TBT ):

    Ориентация: Два подшипника в тандеме, направленные в одну сторону, в паре «спина к спине» с третьим подшипником, направленным в противоположную сторону.

    Характеристики: Высокая однонаправленная осевая нагрузка (от тандемной пары) в сочетании с хорошей жесткостью и двунаправленной моментной нагрузкой (от пары DB).

    Суффикс: "TBT"

6. Тандем "лицом к лицу" (TFT ):

    Ориентация: Два подшипника в тандеме, направленные в одну сторону, в паре лицом к лицу с третьим подшипником, направленным в противоположную сторону.

    Характеристики: Высокая однонаправленная осевая способность (тандем) в сочетании с двунаправленной осевой способностью (пара DF). Более низкая моментная жесткость по сравнению с TBT. Более чувствительны к тепловому расширению.

    Суффикс: "TFT"

7.  Тандем-тандем (TT ):

    Ориентация: Три подшипника *все* направлены в одну сторону в тандеме.

    Характеристики: Очень высокая однонаправленная осевая способность. Минимальная моментная жесткость.

    Суффикс: "TT"

8.  Универсальный триплет (TG ): Встречается реже. Подшипники шлифуются для возможного использования в тройке, но конкретное расположение должно быть определено при монтаже. Суффикс: "TG"

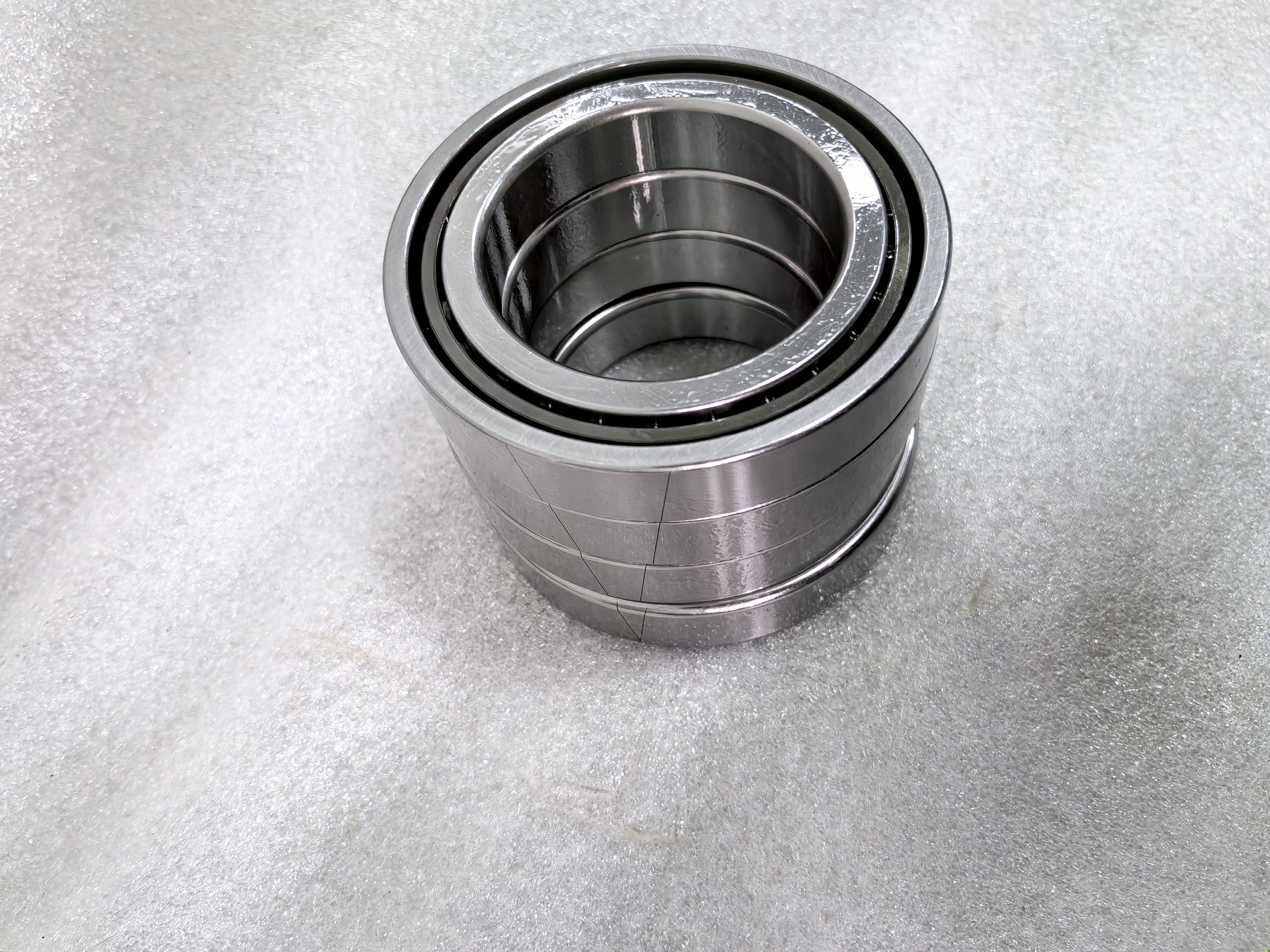

III. Конфигурации Quadruplet (четыре подшипника):

Четырехрядные подшипники обеспечивают максимальную жесткость и грузоподъемность для самых сложных условий эксплуатации.

9.  Четырехсторонняя конструкция «спина к спине» (QBC ):

    Ориентация: Две пары «спина к спине», сложенные вместе. Наиболее распространенная конфигурация квадруплета.

    Характеристики: Чрезвычайно высокая жесткость и способность выдерживать моментные нагрузки. Отличная способность к двунаправленному усилию. Используется в шпинделях для тяжелых условий эксплуатации.

    Суффикс: "QBC"

10. Четырехсторонняя лицевая поверхность (QFC ):

    Ориентация: Две пары «лицом к лицу», сложенные вместе.

    Характеристики: Очень высокая двунаправленная тяговая способность. Более низкая жесткость/моментная способность по сравнению с QBC. Более высокая термочувствительность.

    Суффикс: "QFC"

11. Четырехслойный тандем «спина к спине» (QBT ):

    Ориентация: Тандемная пара, уложенная спина к спине.

    Характеристики: Сочетает очень высокую однонаправленную тягу (Tandem) с высокой жесткостью/мощностью двунаправленного момента (DB).

    Суффикс: "QBT"

12. Четырехслойный тандем «лицом к лицу» (QFT ):

    Ориентация: Тандемная пара, сложенная с лицевой парой.

    Характеристики: Сочетает очень высокую однонаправленную тягу (Tandem) с хорошей двунаправленной тягой (DF).

    Суффикс: "QFT"

13. Четырехслойный тандем (QT ):

    Ориентация: Четыре подшипника *все* в тандеме, направленные в одну сторону.

    Характеристики: Исключительно высокая однонаправленная осевая нагрузка. Минимальная моментная жесткость.

    Суффикс: "QT"

14. Универсальный квадруплекс (QG ): Подшипники, заточенные для возможного использования в качестве квадруплекса. Конкретное расположение определяется при монтаже. Суффикс: "QG".

IV. Конфигурации квинтуплетов (пять подшипников):

Пятерные подшипники представляют собой вершину максимальной жесткости и грузоподъемности, как правило, в массивных шпинделях.

15. Квинтуплекс «спина к спине» (PBC ):

    Ориентация: Стандартная конфигурация, часто включающая несколько пар DB, уложенных друг на друга.

    Характеристики: Максимально возможная жесткость и моментная нагрузка.

    Суффикс: "PBC" ("P" часто обозначает квинтуплекс в кодах SKF)

16. Квинтуплекс «лицом к лицу» (PFC):

    Ориентация: Несколько пар DF уложены друг на друга.

    Характеристики: Максимальная двунаправленная тяговая способность.

    Суффикс: "PFC"

17. Квинтуплексная тандемная система «спина к спине» (PBT ):

    Ориентация: Сочетает тандемные пары с парами DB.

    Характеристики: Исключительная однонаправленная тяга в сочетании с исключительной жесткостью.

    Суффикс: "PBT"

18. Квинтуплексный тандем «лицом к лицу» (PFT ):

    Ориентация: Сочетает тандемные пары с парами DF.

    Характеристики: Экстремальная однонаправленная тяга в сочетании с высокой двунаправленной тягой.

    Суффикс: "PFT"

19. Квинтуплексный тандем (PT ):

    Ориентация: Пять подшипников в тандеме.

    Характеристики: Максимально возможная однонаправленная осевая нагрузка.

    Суффикс: "PT"

20. Универсальный квинтуплекс (PG ): Подшипники, заточенные для возможного использования в качестве квинтуплета. Суффикс: "PG"

Суффиксы монтажных состояний:

«U»: Несмонтированная пара/комплект. Подшипники подобраны, но без предварительного натяга; пользователь применяет предварительный натяг во время монтажа (например, «DBU», «TBTU»).

«DU»: Смонтированный и предварительно отрегулированный узел. Предварительно нагружен на заводе и готов к установке в сборе (прокладки/фиксаторы включены), что обеспечивает сохранение предварительного натяжения (например, «DBDU», «QBCDU»).

Важнейшие соображения при комплексном сопряжении

1.  Прецизионные распорки: Необходимы для поддержания правильного расстояния между кольцами и обеспечения заданного предварительного натяга. Прецизионная шлифовка имеет решающее значение (суффикс «S» часто указывает на необходимость установки проставок).

2.  Терморегулирование: Предварительно нагруженные стопы выделяют значительное количество тепла. Современные системы смазки (струйная подача масла) и охлаждения обязательны, особенно при большом предварительном натяге и высоких скоростях.

3.  Специфика производителя: Коды типа «B» (FAG Back-to-Back) отличаются от «DB» (SKF). Классы точности (P4, P4A, P2) и специфические классы предварительного натяга (CA, GA) различаются. Всегда используйте техническую документацию производителя.

4.  Опыт монтажа: Для установки и предварительного нагружения сложных комплектов требуются специальные инструменты, процедуры и методы измерения (циферблатные индикаторы, тензодатчики). Предварительно установленные блоки («DU») упрощают установку.

5.  Анализ нагрузки и жесткости: Сложные стеки значительно изменяют жесткость системы и распределение нагрузки. Часто требуется сложный инженерный анализ.

Заключение

Конфигурация пар радиально-упорных шарикоподшипников (ACBB) превращает их из простых компонентов в сложные, специфические для конкретного применения системы. От фундаментальных пар DB, DF, DT и DG до очень сложных пар TBT, QBC и PBC, каждая компоновка предлагает явные преимущества в жесткости, тяговом усилие, сопротивлении моменту и тепловом режиме. Освоив обширную систему кодирования суффиксов ("DB", "DF", "DT", "DG", "TBT", "TFT", "TT", "TG", "QBC", "QFC", "QBT", "QFT", "QT", "QG", "PBC", "PFC", "PBT", "PFT", "PT", "PG", плюс "U"/"DU" и коды предварительной нагрузки) необходимы инженерам, определяющим, устанавливающим и обслуживающим высокопроизводительное оборудование в таких отраслях, как аэрокосмическая промышленность, точное производство, робототехника и энергетика. Успех зависит от тщательного соблюдения спецификаций производителя, точного контроля преднатяга, терморегулирования и экспертных методов установки, учитывающих уникальные требования каждого сложного подшипникового узла.
