Какие существуют классификации сферических подшипников?

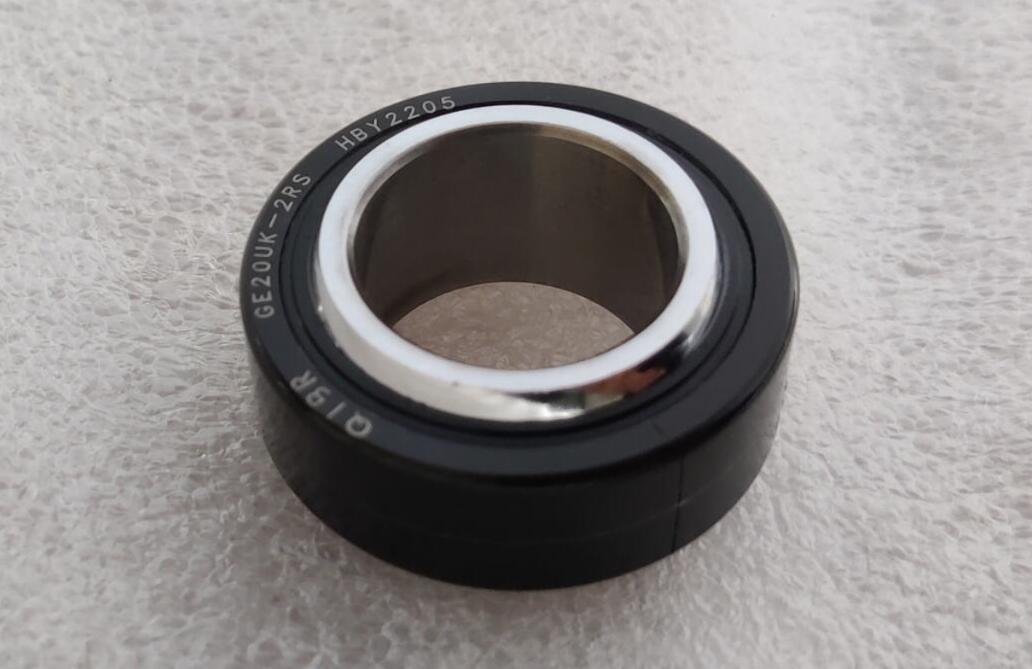

Сферические подшипники скольжения- это сферические подшипники скольжения с внутренней сферической поверхностью и наружной сферической поверхностью, находящейся в скользящем контакте. Они могут вращаться и поворачиваться на любой угол во время движения. Они изготавливаются с использованием различных специальных методов обработки, таких как фосфатирование поверхности, дробеструйная обработка, вставка, напыление и т.д. Сферические подшипники скольжения обладают такими характеристиками, как большая грузоподъемность, ударопрочность, коррозионная стойкость, износостойкость, самоустанавливаемость и хорошая смазка.

Классификация шарнирных подшипников: радиальные шарнирные подшипники, радиально-упорные шарнирные подшипники, упорные шарнирные подшипники и шарнирные подшипники со стороны стержня.

• Согласно различным методам классификации, шарнирные подшипники делятся на следующие категории в зависимости от направления нагрузки, которую они могут выдерживать, или номинального угла контакта.

1. Радиальные шарнирные подшипники - используются для восприятия радиальных нагрузок, номинальный угол контакта варьируется от 0 до 45 градусов. В соответствии с номинальным углом контакта их можно разделить на:

• Радиально-упорные радиальные шарнирные подшипники - радиальные шарнирные подшипники с номинальным углом контакта 0 градусов предназначены для восприятия радиальных нагрузок. Но они также могут выдерживать небольшие осевые нагрузки при восприятии радиальных нагрузок.
• Радиально-упорные радиальные шарнирные подшипники - радиальные шарнирные подшипники с номинальным углом контакта больше 0 градусов, но меньше или равным 45 градусов, могут воспринимать комбинированную нагрузку от радиальных и осевых нагрузок, действующих одновременно.

2. Упорные сферические подшипники - используются для восприятия осевых нагрузок, с номинальным углом контакта от 45 градусов до 90 градусов. В соответствии с различными номинальными углами контакта их можно разделить на:

• Упорные сферические подшипники - упорные сферические подшипники с номинальным углом контакта 90 градусов предназначены для восприятия чисто осевых нагрузок.

● По структуре наружного кольца сферические подшипники делятся на:

• Сферические подшипники с цельным наружным кольцом;
• Сферические подшипники с двойным и половинным наружным кольцом;
• Сферические подшипники с одинарным прорезным наружным кольцом;
• Сферические подшипники с двойным прорезным наружным кольцом (разъемные наружные кольца).

● Сферические подшипники классифицируются в зависимости от того, крепятся ли они к концам стержней или устанавливаются на них:

• Общие сферические подшипники;
• Шатунные сферические подшипники.

● Сферические подшипники классифицируются в зависимости от того, требуется ли для них дополнительная смазка в процессе эксплуатации:

• Несамосмазывающиеся сферические подшипники;
• Самосмазывающиеся сферические подшипники.

● Сферические подшипники классифицируются по направлению нагрузки, номинальному углу контакта и конструктивному типу:

• Радиальные сферические подшипники
• Радиально-упорные сферические подшипники;
• Упорные сферические подшипники
• Шатунные сферические подшипники.

Сферические подшипники широко используются в различных инженерных машинах, водохранилищах и электросетях, и других объектах с рулевыми механизмами.
