Дюймовый конический роликовый подшипник точности допуска класса стандарта

Дюймовые конические роликоподшипники стандарт точности класса допуска.  Дюймовые конические роликоподшипники относятся к коническим роликоподшипникам, размеры которых измеряются в дюймах. Класс допуска Дюймовые конические роликоподшипники  также является независимым и полностью отличается от допусков метрических конических роликоподшипников. Например, допуски внутреннего и наружного диаметра дюймовых конических роликоподшипников положительные, а допуски внутреннего и наружного диаметра метрических конических роликоподшипников отрицательные и т.д

1. Классы допусков дюймовых конических роликоподшипников TIMKEN делятся на 4, 2, 3, 0 и 00, а точность - от низкой до высокой. Классы допусков метрических подшипников TIMKEN и стандартов ISO/DIN сравниваются в следующей таблице.

2. Дюймовые конические роликоподшипники могут быть изготовлены по 6 уровням допусков, но обычно используются уровни 4 и 2, которые обычно называют «стандартными». Уровень 2 имеет некоторые более точно контролируемые допуски, чем уровень 4, поэтому он может быть более востребован в конкретных областях применения. 3, 0, 00, 000 - это прецизионный уровень.

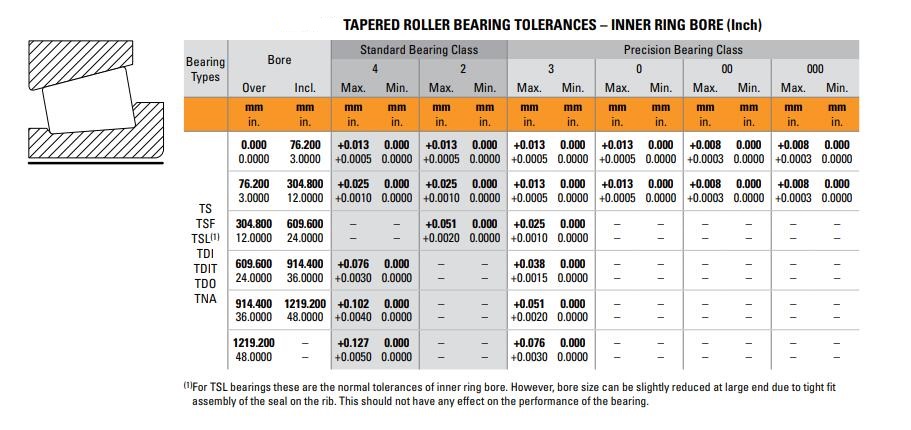

• Допуск отверстия внутреннего кольца

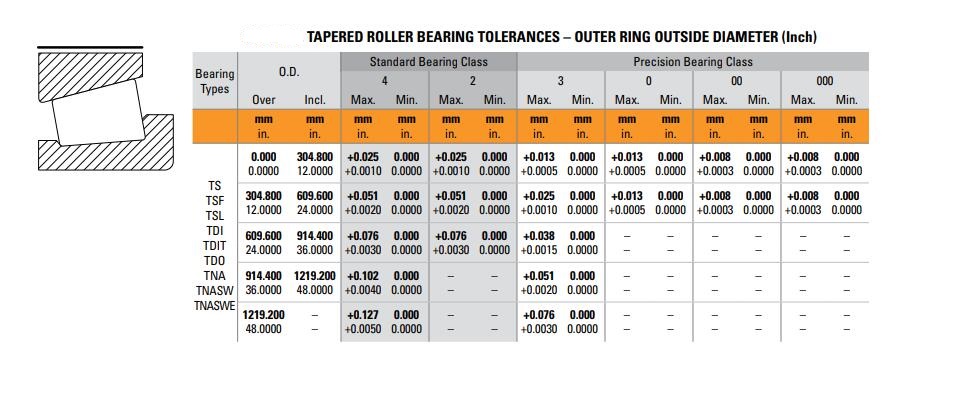

• Допуск наружного диаметра наружного кольца

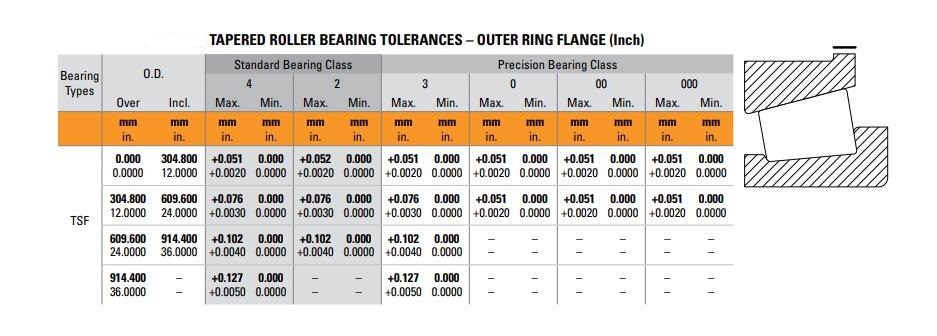

• Допуск фланца наружного кольца

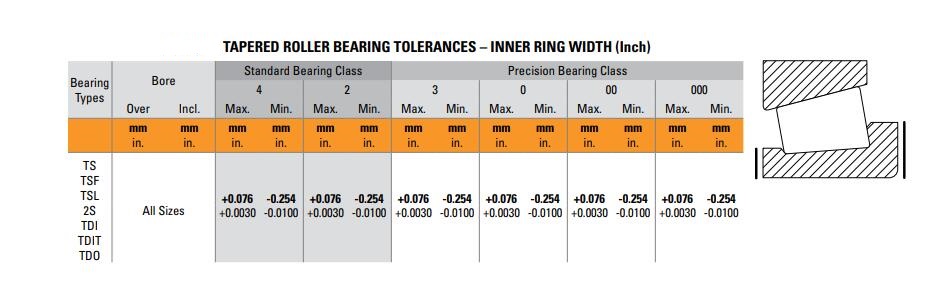

• Допуск ширины внутреннего кольца

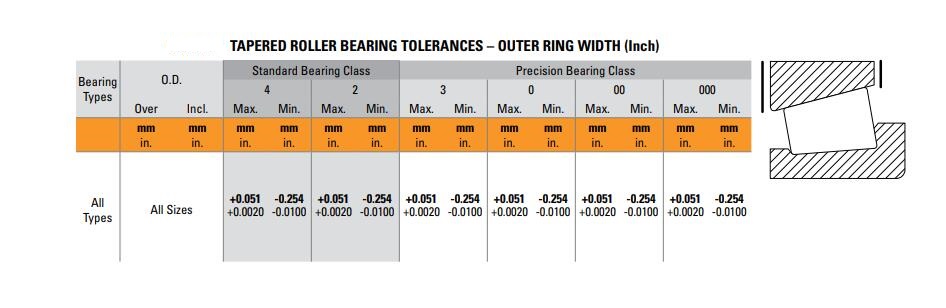

• Допуск ширины наружного кольца

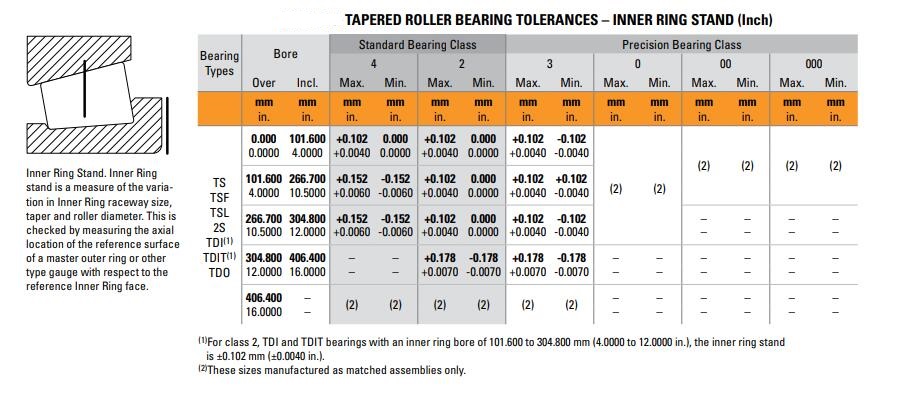

• Допуск стойки внутреннего кольца
• Допуск стойки наружного кольца

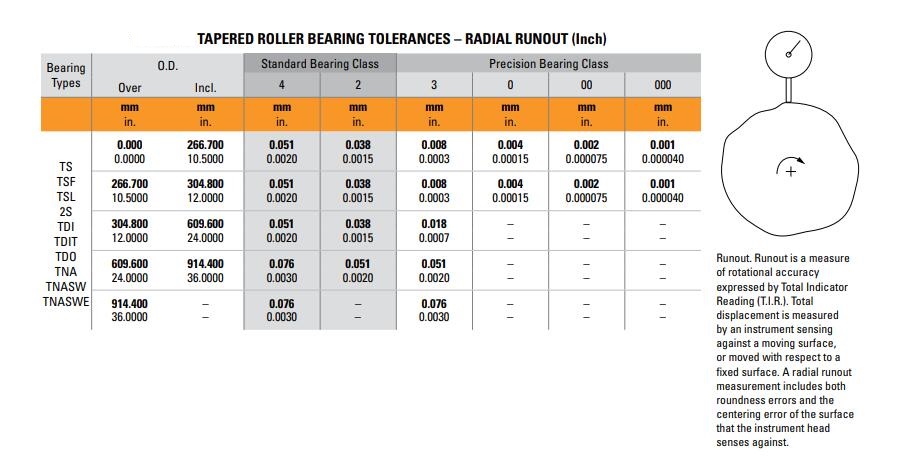

• Допуск радиального биения

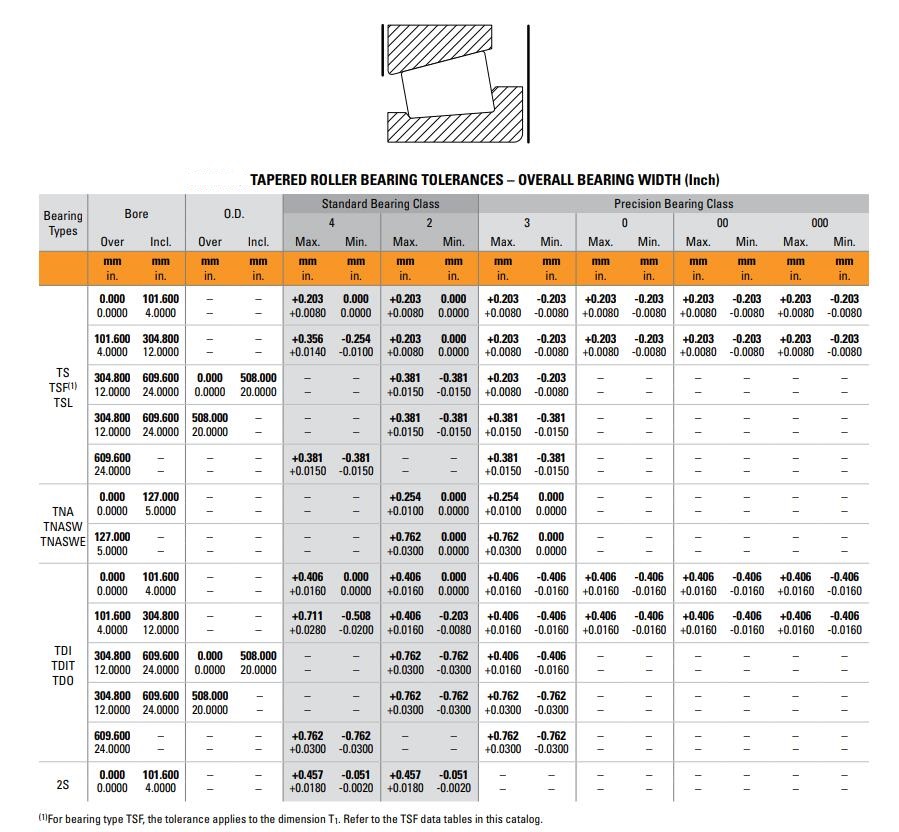

• Допуск на общую ширину подшипника

Для получения дополнительной информации о дюймовых конических роликоподшипниках, обращайтесь в QIBR.
