Как поворотные подшипники крепятся к валам?
Поворотные подшипники - это широко используемые крупные подшипники, применяемые в различных отраслях промышленности, включая машиностроение, строительство, угольную промышленность и судоходство. Эти компоненты имеют встроенные монтажные отверстия, системы смазки и уплотнительные устройства, что делает их пригодными для различных условий работы в различных машинах. В этой статье мы рассмотрим, как поворотные подшипники крепятся к валам.

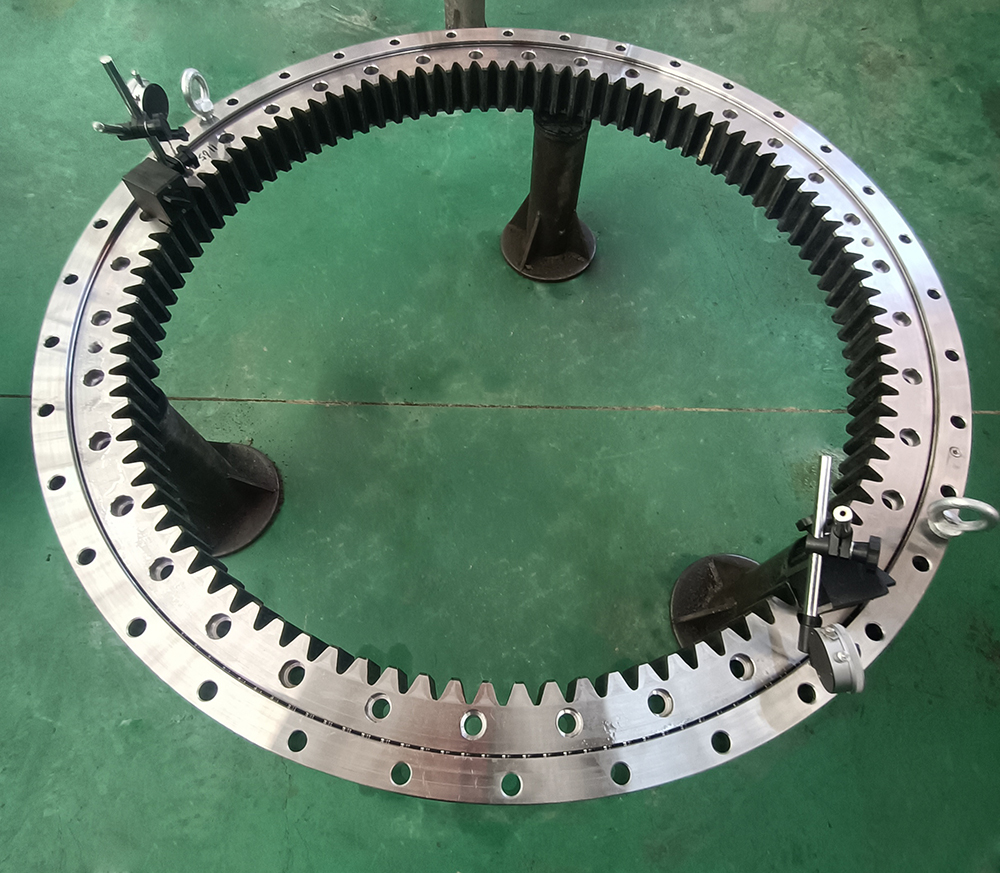

Обзор методов крепления
1. Интерференционная посадка
Интерференционная посадка является одним из наиболее распространенных методов соединения опорно-поворотных устройств с валами. В частности, внешний диаметр вала обычно обрабатывается так, чтобы он был примерно на две тысячных миллиметра больше внутреннего диаметра подшипника. Такая конструкция не позволяет вставить вал в отверстие подшипника при комнатной температуре. Для установки подшипник обычно нагревают до температуры около 90 градусов Цельсия, в результате чего его внутреннее отверстие расширяется за счет теплового расширения. В этот момент его можно легко установить на вал. Когда подшипник остывает, он сжимается и плотно обхватывает вал, обеспечивая надежное соединение. Этот метод не только прост и эффективен, но и гарантирует отсутствие ослабления из-за вибрации или изменения нагрузки в процессе эксплуатации.
2. Установочные винты
В некоторых случаях внутреннее кольцо опорно-поворотного подшипника может быть оснащено установочными винтами. Такая конструкция позволяет позиционировать подшипник на валу с помощью винтов. В этом случае размер обработки вала немного меньше, чем внутренний диаметр подшипника, что позволяет производить регулировку и позиционирование. Этот метод подходит для применений, где требуется частая регулировка или замена, обеспечивая большую гибкость.
3. Стопорные втулки
Стопорные втулки представляют собой особый метод крепления, при котором внутренний диаметр имеет коническую форму и содержит внешнюю коническую стопорную втулку. Затягивая гайку, можно зафиксировать подшипник и стопорную втулку вместе. Такая конструкция не только эффективно передает нагрузку, но и упрощает процесс установки, что делает ее подходящей для различных типов машин.

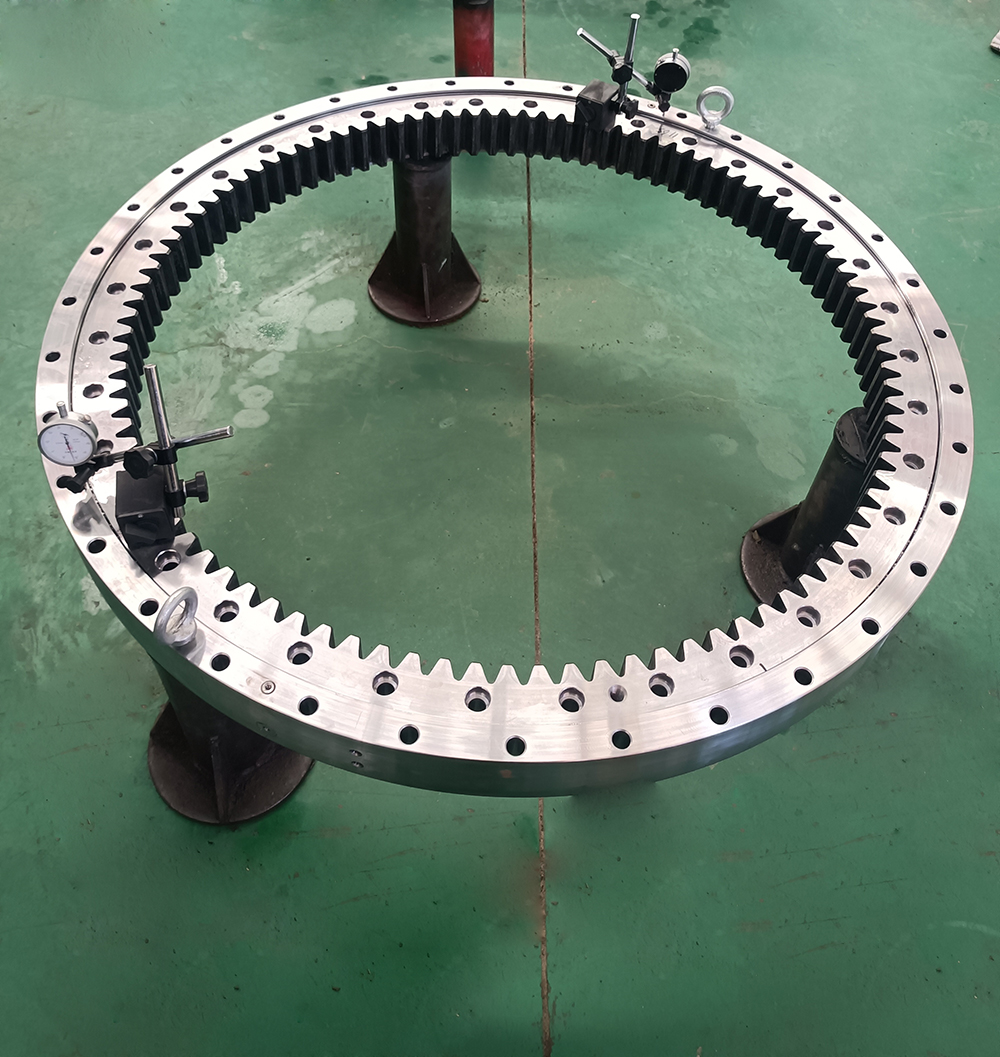

Техника установки и позиционирования
В практическом применении правильные методы установки и позиционирования имеют решающее значение для обеспечения работоспособности опорно-поворотных устройств.
1. Горячая и холодная установка
Горячая установка: Для подшипников со значительными интерференционными посадками можно использовать тепловое расширение, нагревая подшипник перед установкой. При этом температура обычно не превышает 100°C, чтобы не повредить материалы.
Холодная установка: Для небольших компонентов можно использовать охлаждающие агенты, например жидкий азот, для их сжатия перед быстрой установкой.
2. Метод гидравлического пресса
При использовании гидравлического пресса для установки давление должно оказываться непосредственно на торцевую поверхность кольца подшипника с интерференционной посадкой, чтобы не повредить рабочие поверхности. Этот метод подходит для массового производства или высокоточных установок.
3. Метод медного стержня и втулки
Для установки подшипников среднего и малого размера можно использовать медный стержень и ручной молоток. Благодаря использованию медного стержня для равномерной передачи усилия при нарезании резьбы, этот метод эффективно предотвращает повреждения из-за неравномерного распределения напряжения. Кроме того, использование специальной втулки позволяет повысить эффективность установки за счет равномерного распределения усилия.

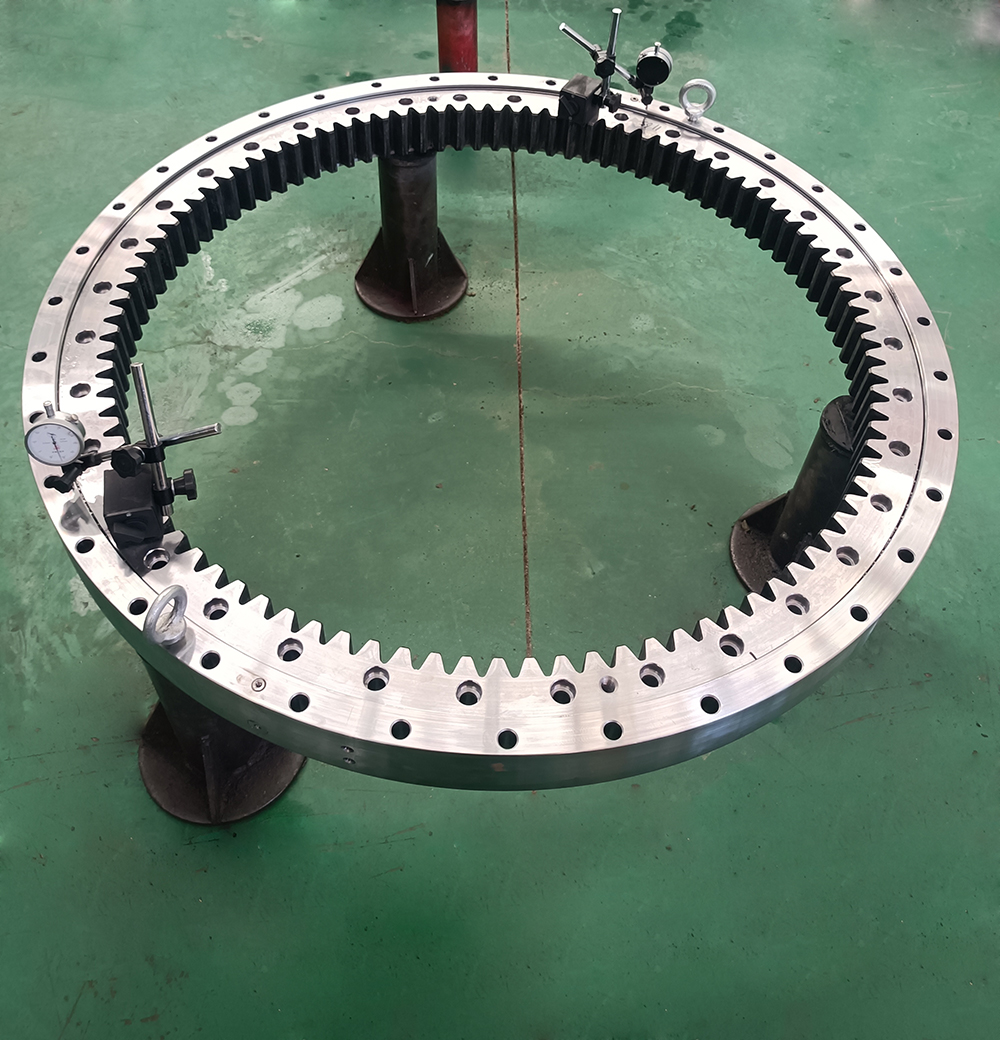

Осевое позиционирование
В поворотных подшипниках, помимо фиксации по окружности, необходимо учитывать и осевое позиционирование. К распространенным методам осевого позиционирования относятся:
1. Фиксация заплечика
Использование заплечика на валу вместе с интерференционной посадкой обеспечивает фиксацию внутреннего кольца. Этот метод подходит для конструкций, требующих фиксации на обоих концах.
2. Эластичные стопорные кольца
Эластичные стопорные кольца в сочетании со стопорными гайками позволяют зафиксировать внутреннее кольцо на месте. Этот метод выдерживает определенный уровень двунаправленной нагрузки и подходит для конструкций с меньшими нагрузками.
3. Стопорные гайки
В условиях работы на высоких скоростях и при больших нагрузках крепление внутреннего кольца с помощью контргаек является обычной практикой. Этот метод обеспечивает стабильность даже в условиях высокой нагрузки.
4. Упорные шайбы
Упорные шайбы обычно используются в ограниченном пространстве или там, где нарезка резьбы затруднена; они работают вместе с торцевыми кольцами для фиксации внутреннего кольца.

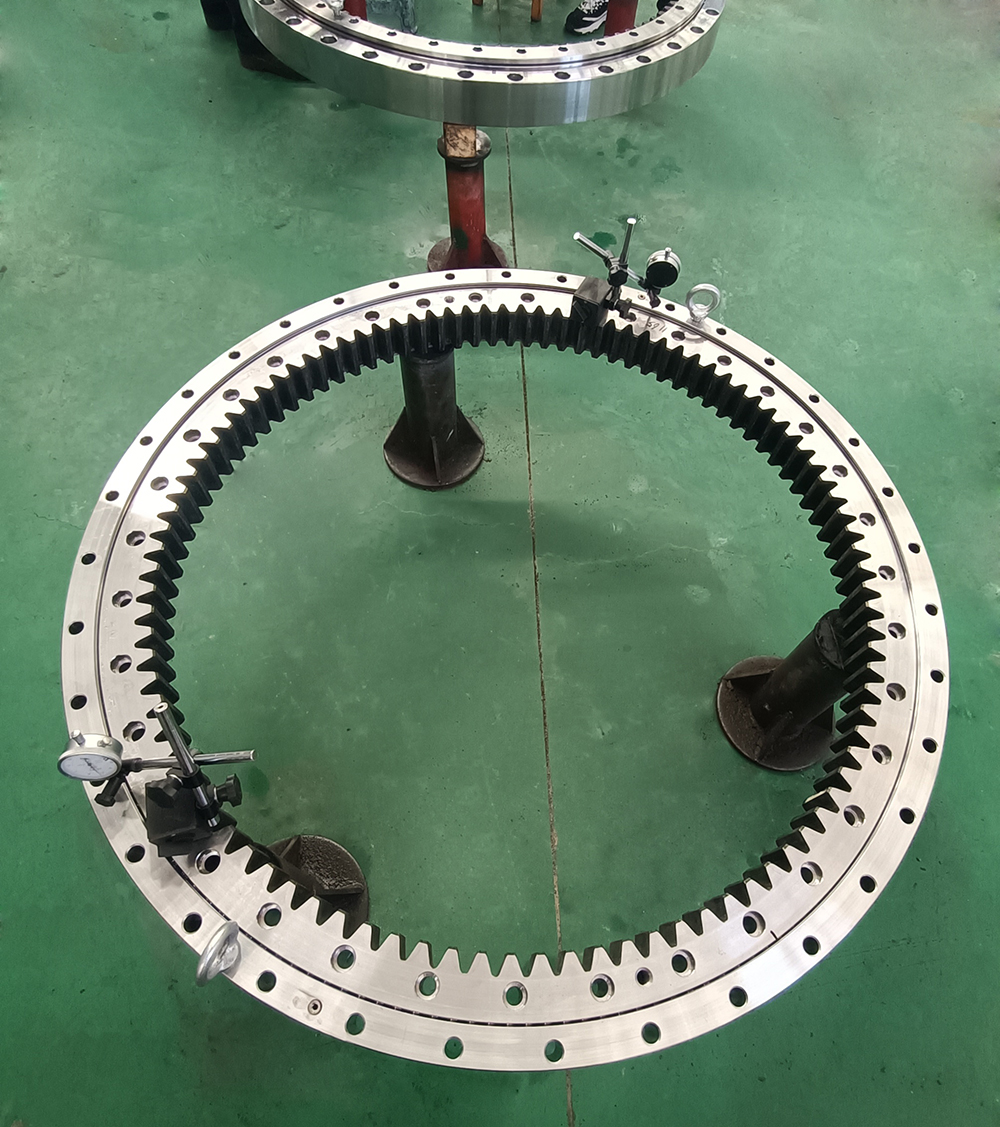

Важность фиксации
Надежное соединение поворотные подшипники с валами не только влияет на эффективность работы оборудования, но и напрямую связано с его безопасностью и сроком службы. Неправильное соединение может привести к нестабильной работе, повышенному износу или даже выходу оборудования из строя. Поэтому в процессе проектирования и монтажа необходимо выбрать наиболее подходящий способ крепления, исходя из конкретных условий работы, чтобы обеспечить длительную стабильную работу оборудования.
В целом, существуют различные способы крепления опорно-поворотных устройств к валам, каждый из которых имеет свои особенности. При практическом применении выбор подходящего метода в зависимости от конкретных условий может обеспечить оптимальную производительность. Благодаря разумному проектированию и точному монтажу можно значительно повысить общую эффективность и надежность механического оборудования.
Если вам нужна дополнительная помощь или модификации, не стесняйтесь обращаться к нам!
