Способы разборки шарикоподшипников

I. Подготовка к разборке

1. Безопасность превыше всего

• Надевайте защитные перчатки и очки
• Обеспечьте надлежащую вентиляцию рабочей зоны

2. Организация рабочего пространства

• Поддерживайте чистоту и порядок при разборке
• Устраните препятствия из рабочей зоны

3. Подготовьте инструмент

• Выберите подходящие инструменты для разборки в зависимости от типа подшипника и способа установки
• Подготовьте вспомогательные материалы (проникающее масло, чистящие средства и т.д.)

4. Разметка положения

• Зафиксируйте  исходное положение и ориентацию (особенно для радиально-упорных подшипников)
• Используйте маркировочную краску или бирки для идентификации

II. Общие методы разборки

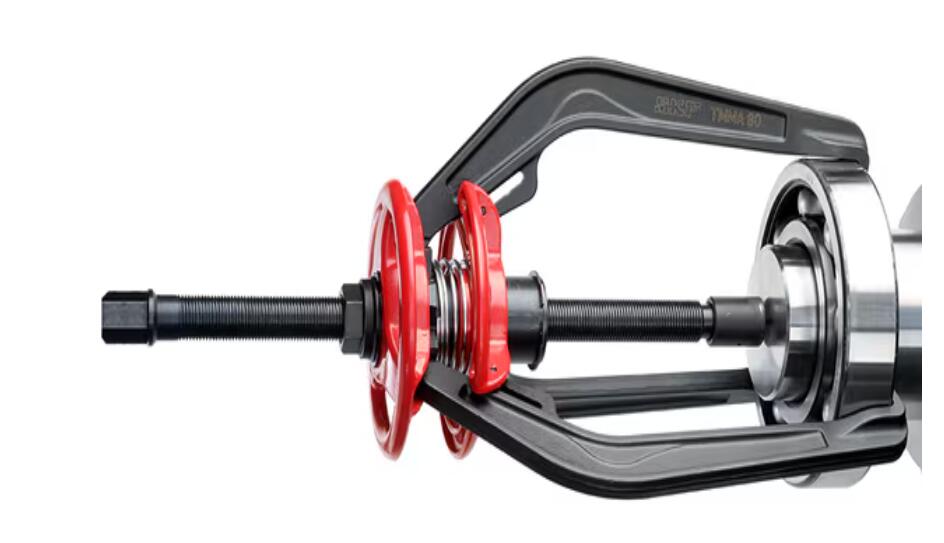

1. Метод механического съемника

Применение:Малые диаметры валов с легкими интерференционными посадками

Инструменты:

• Двухчелюстные или трехчелюстные съемники подшипников
• Гидравлические съемники (для подшипников большего размера)

• Надежно закрепите губки съемника на внутреннем кольце шарикоподшипника
• Выровняйте центр съемника по оси вала
• Приложите равномерное усилие натяжения
• Для неподатливых подшипников: Приложите контролируемый нагрев к внутреннему кольцу (≤120°C)

• Никогда не беритесь за наружное кольцо - это может привести к повреждению шарикоподшипника
• Используйте проникающее масло для плотной посадки

2. Метод гидравлической разборки

Области применения: Большие шарикоподшипники или посадка с большим натягом

Оборудование:

• Гидравлическая насосная система
• Специализированные демонтажные рукава

• Равномерное распределение усилия
• Минимизация повреждений вала/подшипника

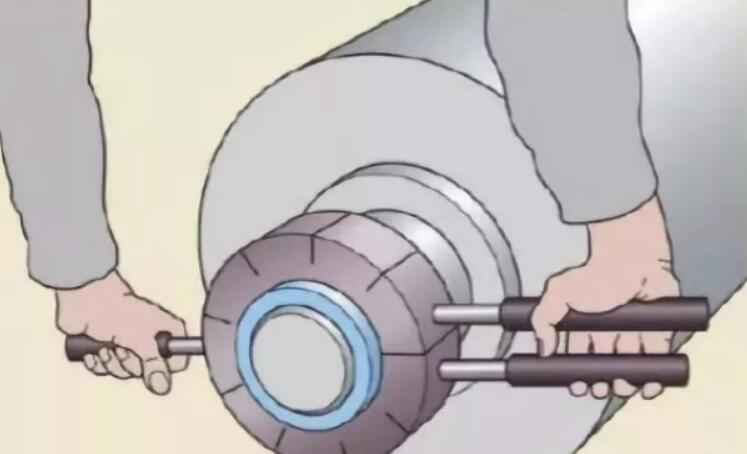

3. Метод термической разборки

Принцип: Использование теплового расширения/контракции

Процедура:

• 1. Нагрейте внутреннее кольцо с помощью индукционного нагревателя или тепловой пушки (диапазон 80-120°C)
• 2. Быстро снимите с помощью съемника

Запрещено:

Нагрев прямым пламенем (вызывает отжиг материала)

4. Ударный метод (последнее средство)

Применение: Только для некритичных подшипников малого размера

Правильная техника:

• Используйте насадки из меди или мягкого металла
• Равномерно наносите удары по внутреннему кольцу
• Никогда
• не ударяйте по наружному кольцу или телам качения

III. Особое обращение с подшипниками

1.Заржавевшие/заклинившие подшипники:

• Предварительно обработать проникающим маслом (например, WD-40)
• Дать несколько часов для проникновения
•  Сочетать с температурным методом

• Предельная температура: не более 80°C
• Предпочтительны механические методы снятия

• Используйте прецизионные микросъемники
• Соблюдайте предельную осторожность

IV. Проверка после разборки

1. Осмотр компонентов:

• Проверьте вал и корпус на предмет износа
• Оцените характер отказов подшипников (для предиктивного обслуживания)

2. Подготовка поверхности:

• Очистите сопрягаемые поверхности
• Удалите заусенцы и остатки.

V. Распространенные ошибки и их предотвращение

Ошибка                                                  Последствия                                                 Правильная практика

Удар по наружному кольцу                                                           Повреждение тел качения/сепаратора              Всегда прилагайте усилие к внутреннему кольцу

Неправильный выбор съемника                                                  Проскальзывание инструмента/травма

 Используйте профессиональные инструменты, соответствующие размеру

Чрезмерный нагрев                                                                                                           материала Отжиг             Контролируйте термометром (не превышайте пределы)

VI. Профессиональные рекомендации

1. Консультация эксперта: Рекомендуется для точного/ценного оборудования

2. Документация: Сохранять инструкции производителя по разборке

3. Проектные соображения: Учесть доступность разборки на этапе проектирования

4. Преимущества обслуживания: Регулярное техническое обслуживание значительно снижает сложность разборки

Освоение этих профессиональных методов разборки подшипников позволит повысить эффективность работы, минимизировать возможные повреждения оборудования и продлить срок службы оборудования.
