Конический роликоподшипник дюймовый точности допуска класса стандарта

Конические роликоподшипники дюймовые относятся к коническим роликоподшипникам, размеры которых измеряются в дюймах. Допуски конических роликоподши дюймовыхпников также независимы и полностью отличаются от допусков метрических конических роликоподшипников. Например, допуски внутреннего и наружного диаметра конических роликоподшипников дюймовых положительные, а допуски внутреннего и наружного диаметра метрических конических роликоподшипников отрицательные и т.д.

1. Классы допусков конических роликоподшипников дюймовых TIMKEN делятся на 4, 2, 3, 0 и 00, а точность - от низкой до высокой. Степени допусков метрических подшипников TIMKEN и стандартов ISO/DIN сравниваются в следующей таблице.

2.  Конические роликоподшипники дюймовые могут быть изготовлены по 6  классов допусков, но обычно используются уровни 4 и 2, которые обычно называют «стандартными». Уровень 2 имеет некоторые более точно контролируемые допуски, чем уровень 4, поэтому он может быть более востребован в конкретных областях применения. 3, 0, 00, 000 - это прецизионный класс.

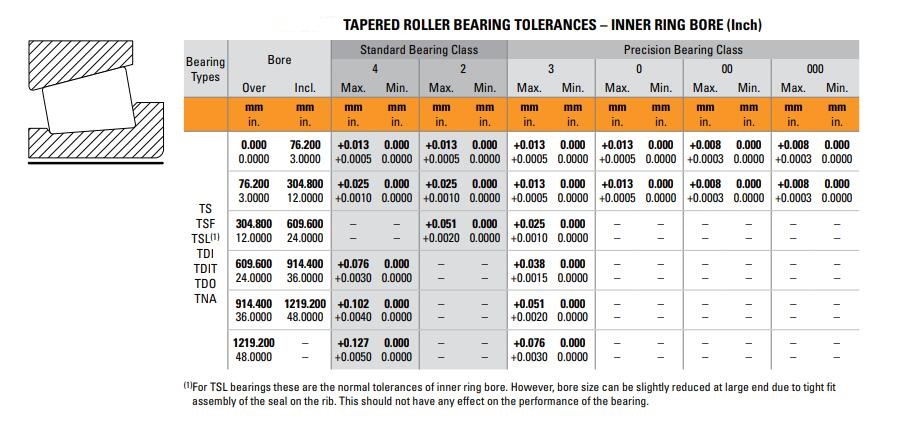

• Допуск отверстия внутреннего кольца

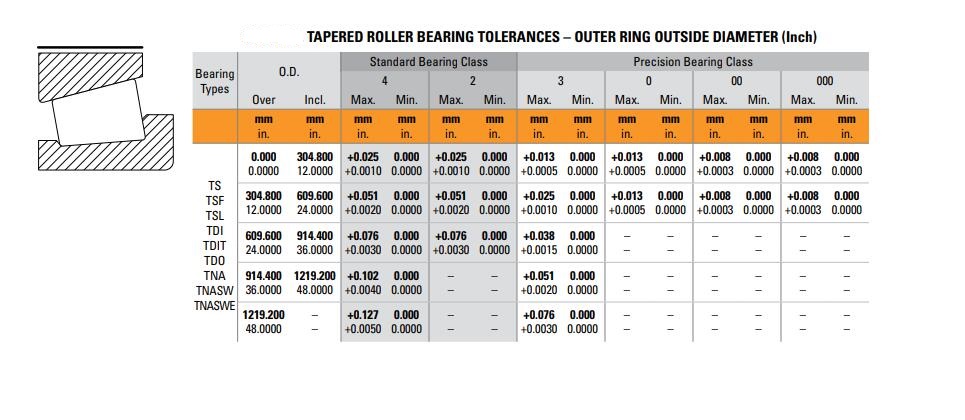

• Допуск наружного диаметра наружного кольца

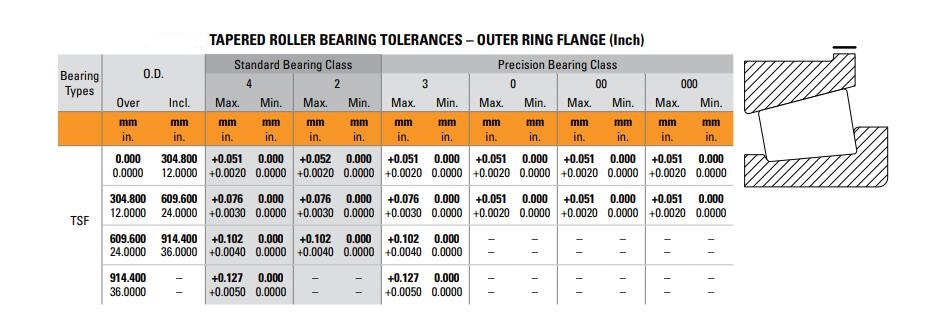

• Допуск фланца наружного кольца

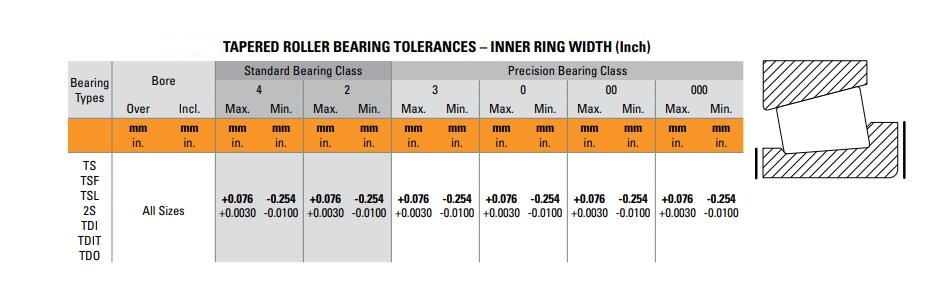

• Допуск ширины внутреннего кольца

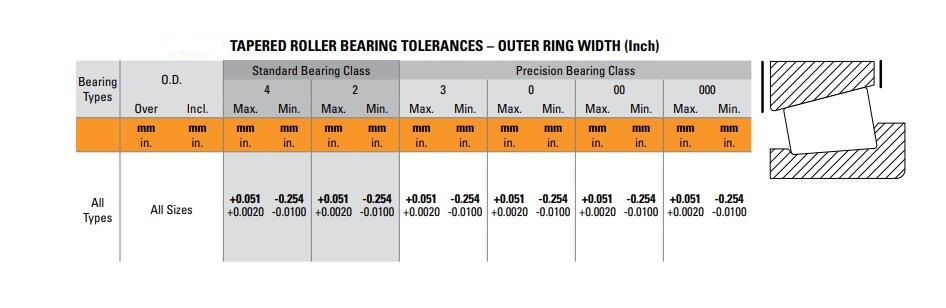

• Допуск ширины наружного кольца
• Допуск стойки внутреннего кольца

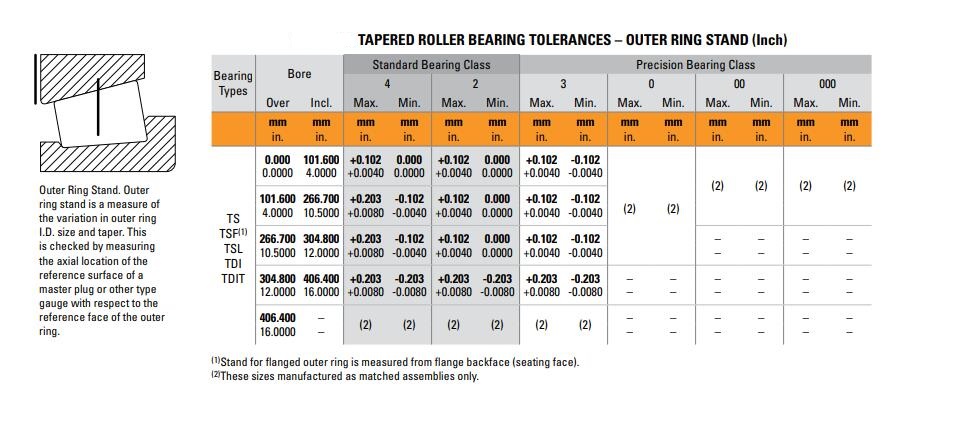

• Допуск стойки наружного кольца

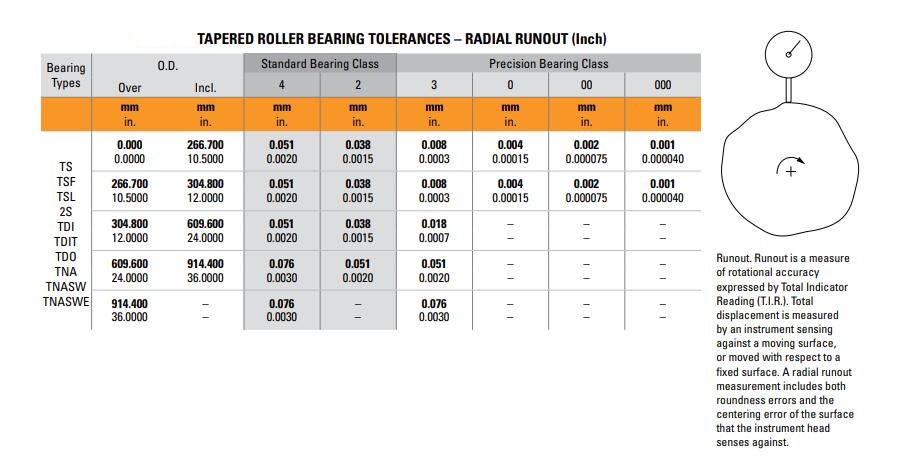

• Допуск радиального биения

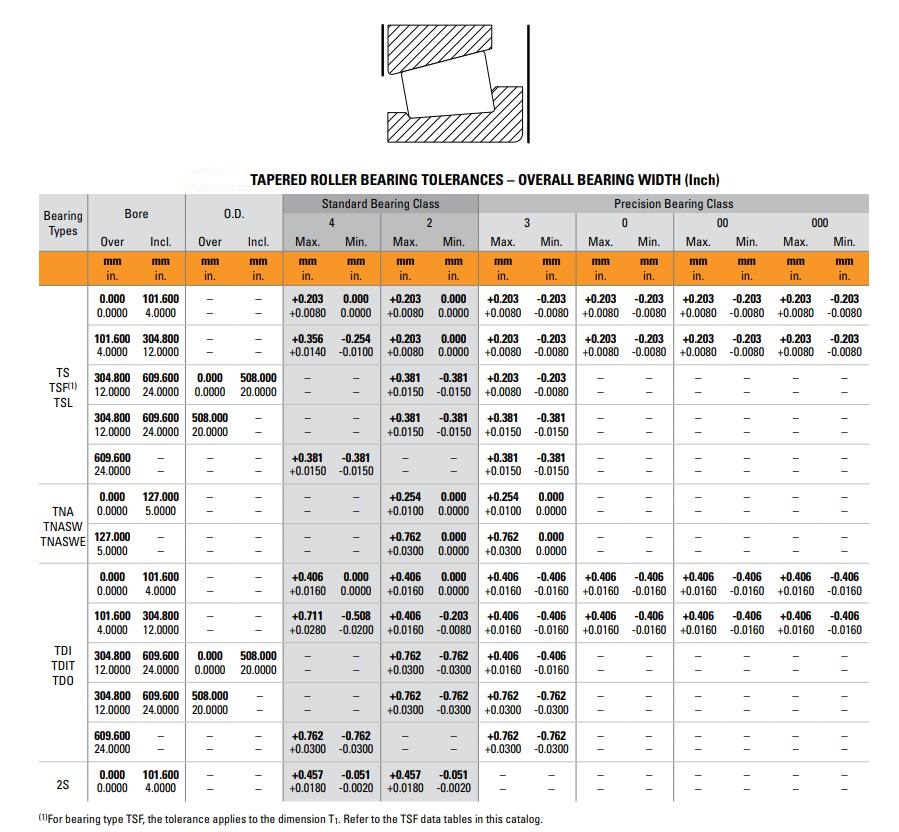

• Допуск общей ширины подшипника

Для получения дополнительной информации о конических роликовых подшипниках дюймовых, не стесняйтесь обращаться в QIBR.
